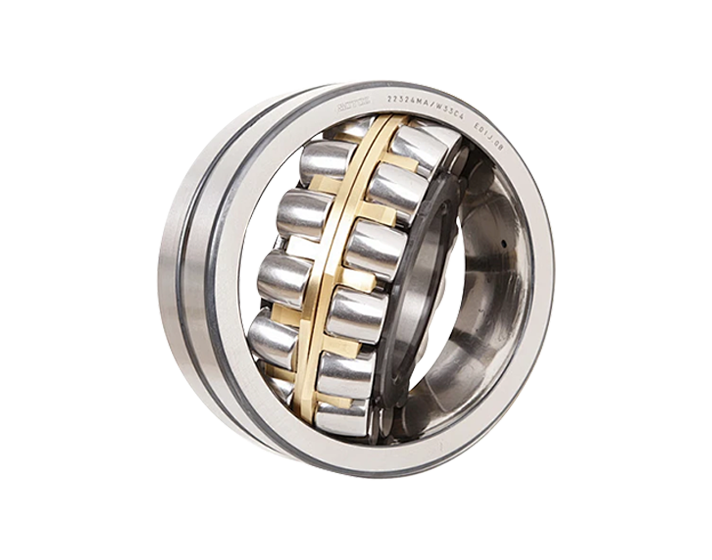

NTN调心滚子轴承

所属分类：

NTN调心滚子轴承

调心滚子轴承具有双列滚子，外圈有1条共用球面滚道，内圈有2条滚道并相对轴承轴线倾斜成一个角度。这种巧妙的构造使它具有自动调心性能，因而不易受轴与轴承箱座角度对误

咨询我们

详情

测试产品参数1测试产品参数1测试产品参数1测试产品参数1测试产品参数1测试产品参数1测试产品参数1
测试产品参数1测试产品参数1测试产品参数1
测试产品参数1测试产品参数1
关键词:
测试产品参数2测试产品参数2测试产品参数2测试产品参数2测试产品参数2测试产品参数2
测试产品参数2测试产品参数2测试产品参数2测试产品参数2
测试产品参数2测试产品参数2测试产品参数2
产品参数3产品参数3产品参数3产品参数3产品参数3产品参数3产品参数3产品参数3
产品参数3产品参数3产品参数3
产品参数3产品参数3

NTN调心滚子轴承


调心滚子轴承具有双列滚子，外圈有1条共用球面滚道，内圈有2条滚道并相对轴承轴线倾斜成一个角度。这种巧妙的构造使它具有自动调心性能，因而不易受轴与轴承箱座角度对误差或轴弯曲的影响，适用于安装误差或轴挠曲而引起角度误差之场合。该轴承除能承受径向负荷外，还能承受双向作用的轴向负荷。调心滚子轴承其内孔有圆柱形和圆锥形两种，圆锥形锥孔锥度为1：30 和1：12两种，这种圆锥形内孔轴承配以紧定套或退卸套，即可将锥形内孔调心球轴承方便、迅速地装配在光轴或阶梯机轴上。

一、NTN 调心滚子轴承核心特点

结构：双列鼓形滚子，外圈球面滚道，自动调心，可补偿 **1.5°–2.5°** 轴不对中。

载荷：极强径向载荷 + 双向轴向载荷，耐冲击、抗振动。

技术：E 型优化内部设计，承载更高；HMI热处理，污染环境寿命更长。

安装：圆柱孔（无 K）、锥孔（K，1:12），可配紧定套 / 退卸套。

二、主流型号系列（以 2 开头）

系列	特点	典型型号	应用
222	标准宽型，通用重载	22212E、22220EAK	风机、减速机、泵
223	加宽型，高承载	22317E、22324EMD1	破碎机、振动筛、轧机
230	低截面，大内径	23030E、23040CCK	风电主轴、大型齿轮箱
231	高宽比，重载	23128E、23136CC	矿山、冶金、造纸
240/241	特大型，超重型	24060、24180	风电、大型回转设备

三、常见后缀含义（选型关键）

E：加强型，高承载（NTN 主力）

K：锥孔（1:12），配紧定套

C：铜保持架；EA：钢板保持架；EM：黄铜保持架

W33 / D1：外圈带油槽 + 油孔，便于润滑

C3 / C4：游隙（C3 大于标准 C0）

LLB / 2RS：双面密封，防尘防水

四、典型应用场景

风电：主轴、齿轮箱（230/240 系列）

矿山：破碎机、振动筛（223 系列）

冶金：轧机、连铸机（231 系列）

通用：风机、减速机、泵、输送机（222 系列）

NTN调心滚子轴承的应用

调心滚子轴承因其具有自动调心能力、高径向载荷容量以及能承受双向轴向载荷的特性，特别适用于存在安装误差、轴挠曲或重载、振动工况的场合。其主要应用领域包括：
‌1.采矿与冶金‌：用于破碎机、振动筛、轧钢机齿轮箱轴承座、轧钢机辊子等设备，应对重载和冲击负荷。
‌2.能源行业‌：广泛应用于风力发电机组、减速装置等，承受变载荷和安装不对中。
‌3.造纸与印刷机械‌：用于造纸机械、印刷机械，确保在连续运转中的稳定性。
‌4.交通运输‌：用于铁路车辆车轴，承受运行中的动态载荷和振动。
‌5.工业减速机与振动机械‌：适用于各类产业用减速机、立式带座调心轴承，以及振动筛等需要高可靠性的设备。
6‌.木材加工‌：用于木工机械，处理高冲击和不规则负载。
这些应用均得益于调心滚子轴承对轴与轴承座之间角度误差（通常可补偿1°至2.5°）的容忍能力，以及其优异的抗冲击性能。‌
