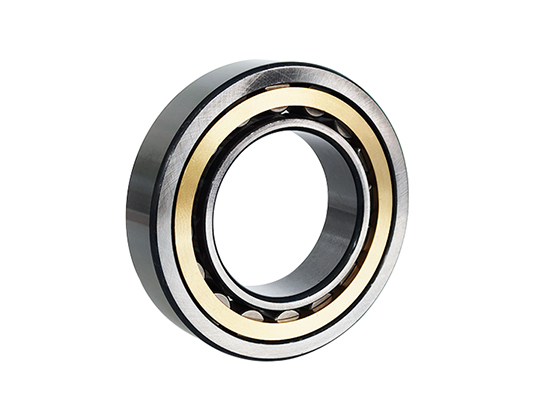

DHK达克-圆柱滚子轴承

所属分类：

DHK达克-圆柱滚子轴承

圆柱滚子与滚道为线接触轴承。负荷能力大，主要承受径向负荷。滚动体与套圈挡边摩擦小，适于高速旋转。根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱

咨询我们

详情

测试
关键词:

DHK达克-圆柱滚子轴承


圆柱滚子与滚道为线接触轴承。负荷能力大，主要承受径向负荷。滚动体与套圈挡边摩擦小，适于高速旋转。根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。该轴承是内圈、外圈可分离的结构。内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。一般使用钢板冲压保持架，或铜合金车制实体保持架。但也有一部分使用聚酰胺成形保持架。

圆柱滚子轴承介绍及常见产品参数

圆柱滚子轴承是径向重载、高转速、高精度场景里最常用的轴承类型之一，适合承受大径向力，转速高、刚性好、不易打滑。

一、圆柱滚子轴承介绍

1. 结构特点

滚动体为圆柱滚子，线接触，承载远大于球轴承

主要承受纯径向载荷，大多数不能承受轴向载荷

摩擦小、允许高转速，温升低

内圈、外圈可分离安装，装拆方便

可控制游隙、可预紧，刚性高，适合精密传动

2. 常见结构类型

NU 型：内圈双挡边，外圈无挡边 → 可双向轴向位移

N 型：外圈双挡边，内圈无挡边 → 可双向轴向位移

NJ 型：内圈双挡边，外圈单挡边 → 可承受单向轴向力

NUP 型：内圈双挡边 + 平挡圈，外圈单挡边 → 可承受双向轴向力

RN 型：无外圈，滚子直接滚道 → 用于空间极小场合

3. 优点

径向承载能力极强，耐冲击

高转速性能好，适合电机、机床主轴

刚性高、旋转精度高

安装、拆卸、维护方便

4. 典型应用

电机、发电机、机床主轴、减速机、齿轮箱、压缩机、风机、造纸机械、工程机械。

二、常见产品参数

1. 基本尺寸

d：内径 mm

D：外径 mm

B：宽度 mm

r：倒角 mm

2. 载荷与寿命

Cr：基本额定动载荷 kN

Cor：基本额定静载荷 kN

基本额定寿命：10⁶转

3. 运行参数

径向游隙：C2、C0（普通）、C3、C4、C5

精度等级：P0（普通）、P6、P5、P4（精密）

极限转速：脂润滑 / 油润滑

三、常用型号及参数示例

型号	内径 d	外径 D	宽度 B	动载荷 Cr (kN)	静载荷 Cor (kN)	类型
NU205	25	52	15	27.5	25.5	单列圆柱滚子
NU208	40	80	18	51.5	52.0	单列圆柱滚子
NU210	50	90	20	69.0	71.0	单列圆柱滚子
NU212	60	110	22	97.5	105	单列圆柱滚子
NJ206	30	62	16	36.0	35.0	可单向承受轴向力

四、简单选型一句话

要大径向载荷、高转速、高精度 → 圆柱滚子轴承

电机、减速机、齿轮箱、机床主轴 → 首选圆柱滚子

DHK达克-圆柱滚子轴承的应用

圆柱滚子轴承因其‌径向承载能力大、摩擦系数小、适合高速运转‌等特点，被广泛应用于多个工业领域。根据其结构类型（如单列、双列、满装等）和性能特点，
主要应用领域包括：
‌1.重型机械与矿山设备‌：如轧钢机、开坯机、减速箱、振动筛、起重运输机械等，这些设备需要承受重负荷与冲击负荷，圆柱滚子轴承的高承载能力使其成为理想选择。
2‌.交通运输‌：用于机车车辆、大中型电动机、内燃机等，能够可靠支撑高速旋转的轴系。
3‌.能源与发电‌：应用于发电机、燃气涡轮机等设备，满足高转速与高可靠性的运行需求。
4‌.精密制造与机床‌：双列圆柱滚子轴承（如NNU、NN型）因具有高径向刚性，常用于机床主轴支承，确保加工精度。
5‌.工业齿轮箱与传动系统‌：EM系列（机加工黄铜保持架）轴承适用于齿轮箱、振动机械等恶劣工况环境。
6‌.特殊专用设备‌：如铁路用四列圆柱滚子轴承用于轨道车辆，行星摆线减速机转臂轴承用于精密减速机构，以及带有密封设计的NNF型轴承用于需长期免维护的场合。
