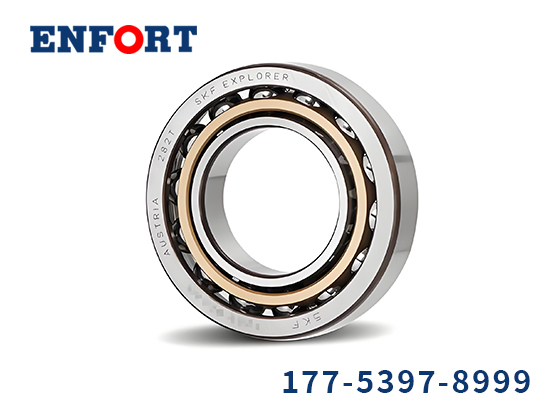

什么是角接触球轴承？

精密机械的“全能受力高手”揭秘

在新能源汽车电机加工、航空发动机运转、精密机床切削的核心环节，总有一个“隐形功臣”在默默承压——它既能扛住轴的径向压力，又能顶住轴向推力，让高速旋转的部件保持微米级精度，它就是角接触球轴承。不同于普通轴承只能“单方向受力”的局限，这种轴承凭借独特的结构设计，成为高端装备领域不可或缺的“全能受力高手”，今天就带大家读懂它的核心奥秘。

一眼看懂：角接触球轴承的“核心标识”

很多人对轴承的认知停留在“减少摩擦”，但角接触球轴承的厉害之处，在于它能同时承受径向载荷（轴的径向压力，比如齿轮传动时的横向作用力）和轴向载荷（轴的轴向推力，比如电机转子的前后窜动），这也是它区别于深沟球轴承等普通轴承的关键特质。

它的核心秘密的在于“接触角”——内外圈滚道经过特殊设计，使得钢球与滚道的接触点连线，与轴承轴线的垂直线形成一个特定的夹角，这个夹角就是接触角。简单来说，接触角就像轴承的“受力角度”，角度越大，它对抗轴向力的“底气”就越足，但极限转速会稍作让步，就像运动员侧重力量就会牺牲一点速度一样，完美平衡了承载能力与转速需求。

举个直观的例子：同样尺寸的角接触球轴承和深沟球轴承，前者的外圈多为单挡肩、滚道曲率更大，而后者是双挡肩设计，这也让角接触球轴承能实现“双向受力”，而深沟球轴承更擅长承受径向载荷，轴向承载能力较弱。

深入拆解：角接触球轴承的“工作逻辑”与优势

看似小巧的角接触球轴承，每一处设计都为“高效受力、精准运转”服务，其核心工作特点可以总结为3点，通俗好懂不绕弯：

1. 载荷承受：既能“扛”又能“顶”，适配复杂工况

角接触球轴承的核心使命，就是应对“径向+轴向”的联合载荷。不过要注意，单列角接触球轴承就像“单肩扛重物”，只能承受单向轴向力；如果设备需要双向轴向力（比如机床主轴的前后定位），就需要将轴承成对安装，通过合理搭配实现双向承载，这也是它在精密设备中最常见的使用方式。

国内某精工机床曾面临主轴刚性不足、温升失控的难题，更换超精密角接触球轴承后，不仅解决了重切削工况下的振动问题，还实现了24小时连续运转，设备利用率提升至92%，这正是其优秀载荷承受能力的体现。

2. 接触角：选对角度，适配不同需求

接触角不是固定值，行业内最常见的有15°、25°、40°三种，不同角度对应不同的应用场景，按需选择才能发挥最佳性能：

15°（70000C型）：侧重高速性能，适合高速轻载场景，比如精密电机、高速泵，能实现高转速的同时保持稳定运转，是高精度设备的首选；
25°（70000AC型）：平衡型选手，兼顾高速与轴向承载能力，适配大多数通用精密设备，比如齿轮箱、小型机床主轴；
40°（70000B型）：轴向承载“实力派”，适合轴向载荷较大的场景，比如重型机床、航空航天设备，能稳稳顶住较大的轴向推力，但极限转速会略低。

3. 高刚性高精度：精密运转的“定心丸”

对于机床主轴、航空发动机等对精度要求极高的设备，“零游隙”和高刚性至关重要。角接触球轴承可以通过预紧工艺消除滚道与钢球之间的间隙，不仅能提高旋转精度，还能增强轴承的刚性，减少振动和噪声，让设备在高速运转时依然保持稳定——比如超精密角接触球轴承的径向跳动可控制在1μm以内，能满足航空航天零部件的微米级加工需求。

值得一提的是，混合陶瓷材质的角接触球轴承（Si₃N₄陶瓷球+钢质内外圈），还能进一步降低发热和离心力，让主轴转速提升33%以上，寿命延长275%，成为高端装备的“升级之选”。

分类与配对：不同场景，选对“搭档”

角接触球轴承的分类的核心是“适配场景”，按结构、接触角和配对方式划分，每一种都有明确的适用范围，不用盲目选择：

1. 按接触角：对应不同承载需求

如前文所述，主要分为70000C型（15°）、70000AC型（25°）、70000B型（40°），此外还有NSK专属的25°接触角（A5型），可根据载荷类型和转速需求精准匹配。

2. 按结构：应对不同安装空间与载荷

单列：结构简单、安装方便，适合空间有限、单向轴向载荷的场景，比如小型电机、精密仪器；
双列：无需成对安装，可直接限制轴的双向轴向位移，承载能力更强，适合重载、高精度场景，比如重型机床主轴；
四点接触：兼具单列和双列的优势，能承受双向轴向载荷，且转速更高，适合高速精密设备，比如航空发动机传动系统。

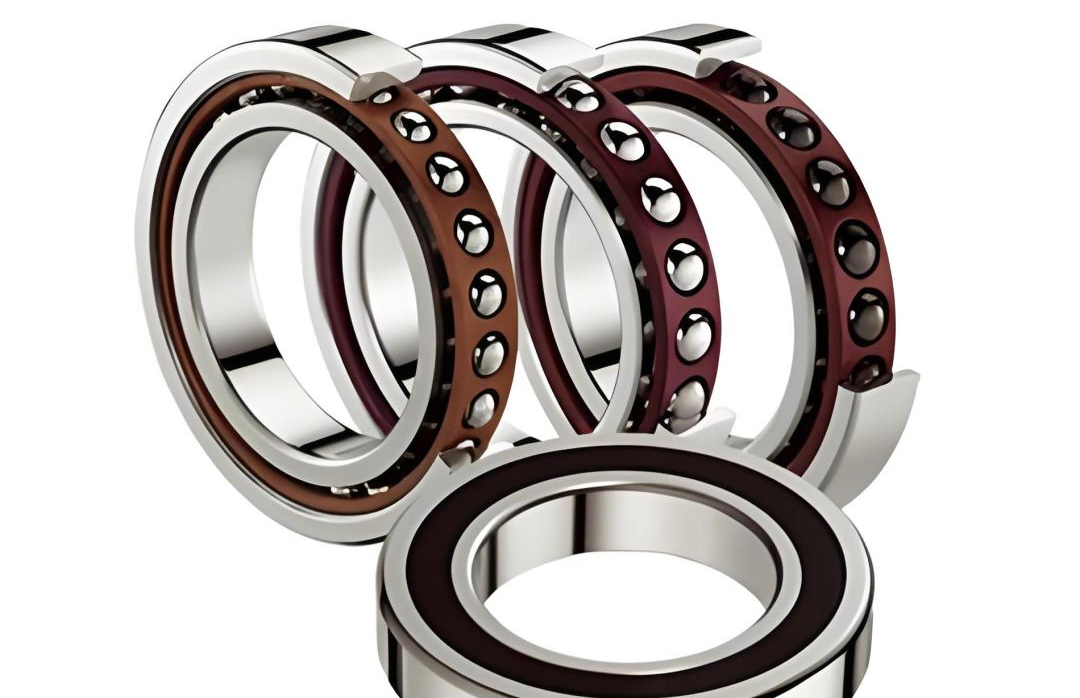

3. 配对方式：三种组合，适配不同力矩需求

当需要承受双向轴向载荷时，成对安装的角接触球轴承有三种常见配对方式，就像“搭搭档”一样，各有分工：

背对背（DB）：像两个队友背靠背防守，能承受较大的倾覆力矩，适合机床主轴这种需要稳定精度的场景；
面对面（DF）：受力均匀，定位精度高，适合对轴向定位要求严格的设备，比如精密测量仪器；
串联（DT）：能叠加轴向承载能力，适合单向轴向载荷较大、单个轴承无法满足需求的场景，比如重型齿轮箱。

应用场景：哪里有高精度，哪里就有它

角接触球轴承的应用，早已渗透到我们生活和工业生产的方方面面，尤其在对“高精度、高刚性、高速性能”有要求的领域，几乎不可或缺：

机床领域：是机床主轴的“核心支撑”，从普通数控车床到五轴联动加工中心，它的精度直接决定了零件加工的误差，比如新能源汽车电机壳体的加工，就离不开它的精准支撑；
航空航天领域：从飞机起落架、直升机旋翼到航空发动机主轴，它能在高温、高压、高速的极端环境下稳定运转，保障飞行安全，是航空装备的“关键零部件”；
通用工业领域：齿轮箱、高速泵、精密电机、离心机等设备中，它能平衡载荷、减少振动，延长设备寿命，降低维护成本；
高端装备领域：工业机器人、精密测量仪器、半导体设备等，对精度和稳定性的要求极高，角接触球轴承成为其“定心丸”，确保设备正常运转。

选型小提醒：避开误区，选对才实用

很多人在选择角接触球轴承时，容易陷入“精度越高越好”“只看型号不看工况”的误区，其实只要抓住3个核心：明确载荷方向和大小、匹配接触角、结合安装空间，就能选对产品：

1. 不盲目追求高精度：P4、P2级超精密轴承适合高端设备，普通设备用P0、P6级即可，避免成本浪费；

2. 不随意混装配对轴承：不同厂家、新旧轴承的精度差异较大，混装会影响设备稳定性；

3. 结合工况选接触角：高速轻载选15°，通用场景选25°，重载选40°，精准匹配才高效。

小轴承，撑起高端装备的“大精度”

角接触球轴承看似小巧，却承载着精密机械的“运转底气”。它的接触角设计，平衡了承载与转速；它的配对方式，适配了不同工况；它的高刚性高精度，推动了高端装备的升级。从新能源汽车到航空航天，从精密机床到工业机器人，它默默坚守在核心岗位，用“全能受力”的实力，助力每一台设备精准运转。
