环形导轨

自动化产线高效循环的精密“跑道”‌

在智能制造浪潮席卷全球的今天，自动化生产线对设备的‌运行精度、稳定性和空间效率‌提出了前所未有的高要求。在这种背景下，‌环形导轨‌应运而生，并迅速成为现代精密循环输送系统的核心解决方案。它不仅是将直线与圆弧导轨巧妙组合成闭合回路的机械奇迹，更是提升产线柔性与生产效率的关键引擎。

本文将为您深入解析环形导轨的‌核心原理、显著优势、科学选型方法及广泛应用领域‌，助您全面了解这一高效自动化利器。

一、什么是环形导轨？‌

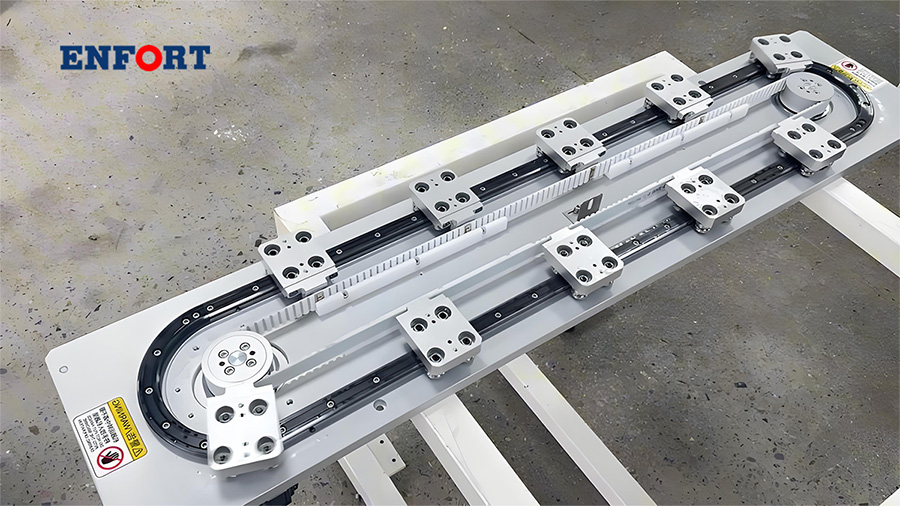

环形导轨，本质上是‌一个闭合的循环轨道系统‌。它将精密的直线导轨段与平滑的圆弧导轨段无缝拼接，通过电机驱动（如同步带、链条或齿轮），带动装有工件的滑块（滑座）在轨道上做连续的循环运动。这一设计使得工件能够在固定路径上实现‌高精度流转‌，在指定位置完成加工、装配、检测等一系列作业，完美替代了传统流水线或直进式运动方式。

市场参考‌：市场售价根据规格、负载、精度与定制化程度差异显著。普通轻型系统单价约数百元/套，而重型、高精度或复杂的非标系统价格可达数千元甚至更高。

二、环形导轨的五大核心优势‌

卓越的定位精度‌：环形导轨系统的‌重复定位精度‌通常可达±0.05mm。若搭配止动气缸、定位销等二次定位机构，精度可进一步提升至±0.02mm，远超传统的链条输送或皮带线，为‌精密装配和测试工序提供了坚实基础‌。

出色的刚性与运行稳定性‌：轨道通常采用高强度淬硬钢（硬度可达58-62 HRC），滑块内置滚轮或滚柱轴承。这种结构不仅能‌承受较大的径向和轴向负载‌，运行平稳且抗冲击性强，特别适合需要重载和稳定性的场合，如压装、拧紧、焊接等工艺。

极致的布局灵活性‌：系统支持多种闭合形状，包括经典的‌椭圆形‌、‌矩形‌，以及可“站立”安装的‌立式环形‌或根据车间布局定制的‌异形结构‌。这种设计极大地‌节省了设备占地面积‌，能更灵活地适应生产车间的空间限制。

低噪音与低维护成本‌：采用滚动摩擦替代滑动摩擦，运行噪音显著降低。同时，低磨损特性延长了设备寿命。许多先进系统还配备自动润滑装置，‌减少了频繁的人工维护、张紧和加油的需求‌，大大降低了长期运营成本。

高效连续作业能力‌：系统支持多个滑块承载工件在轨道上持续循环，实现了“边输送边加工”的流线化作业，消除了工序间的等待时间，可显著‌提高生产节拍和整体设备效率（OEE）‌。

三、科学选型指南：避免“小马拉大车”‌

选择合适的环形导轨，需要对以下关键参数进行综合评估：

‌考量维度‌	‌选型要点与建议‌
‌负载与驱动方式‌	- ‌轻载（≤20kg/滑座）‌：推荐采用‌同步带驱动‌，响应快、噪音小、成本经济。- ‌中/重载（20kg-100kg+）‌：务必选用‌链条驱动‌，其强大的牵引力和耐用性可避免因高负载导致的同步带拉长或断裂风险。
‌精度需求等级‌	- ‌一般输送、上下料、喷涂‌（±0.5mm精度）：标准精度环形导轨即可满足。- ‌精密组装、测试、点胶‌（≤±0.05mm精度）：除了要求高精度的导轨本体，‌必须搭配二次定位或锁紧机构‌，才能真正保证加工点的绝对精度。
‌轨道形状与材质‌	- ‌形状‌：若‌轨道中央需要布置工站设备‌（如机械手、检测机），选择‌矩形环线‌更方便；若主要为‌空间紧凑的循环输送‌，‌椭圆环线‌更具优势。- ‌材质‌：务必确认导轨有效硬化层硬度及滑块滚轮材质。切勿选择未淬火的“软轨”，应确保‌滚轮采用轴承钢（如GCr15）并经热处理‌，以防止早期磨损。
‌转弯半径与工装设计‌	常见圆弧段直径范围为255mm至800mm。一个关键经验公式是：‌承载工装板或滑台的长度，不宜超过所选圆弧直径的1/2到2/3‌，否则在弯道处易发生干涉或卡死。
‌环境与特殊要求‌	需考虑‌工作环境‌（如有无切削液、金属粉尘），可选择相应防护等级的滑块。在医疗、食品等行业，还需要考虑材料的洁净度要求。
