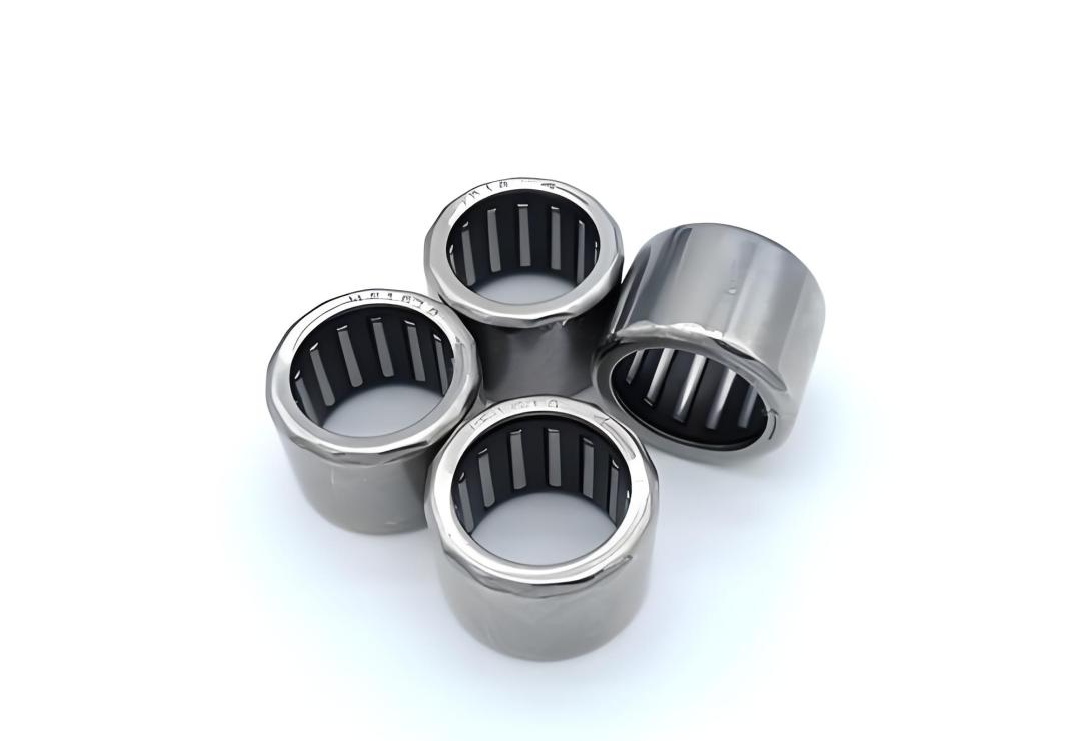

单向滚针轴承结构详解

在精密传动的世界里，有一种轴承，‌没有内圈‌，却能‌单向锁死‌；‌体积微小‌，却可‌传递巨大扭矩‌。它不靠摩擦片，不靠电磁力，仅凭‌斜面、滚针与弹簧‌的默契配合，就实现了机械界的“单向通行”——这就是‌单向滚针轴承‌，也称‌滚针离合器‌。

核心五组件：精巧到极致的机械艺术

冲压外圈：薄如纸，韧如钢‌

·材料：‌ST14低碳钢‌，经深拉伸成型，壁厚仅零点几毫米

·功能：‌既是外壳，又是滚道‌，内表面精密加工出‌偏心圆弧斜面‌

·特点：径向截面极小，为紧凑型设计提供空间基础

·表面处理：部分型号带‌滚花（R/KFR）‌，压入座孔后防转不松动

滚针滚动体：细如发丝，硬如金刚‌

·材料：‌GCr15高碳铬轴承钢‌，经淬火回火，硬度达HRC60+

·形态：‌数量众多、细长如针‌，直径通常0.5–3mm，长度可达10–30mm

·作用：在弹簧力下‌始终贴合外圈斜面与轴颈‌，实现扭矩传递与锁止

·关键机制：顺转时“下坡”滑动，逆转时“上坡”楔紧，‌无间隙锁死‌

保持架：精准引导的“滚针管家”‌

·材质：‌强化尼龙‌（耐温、减震）或‌金属‌（高负载工况）

·结构：带‌引导槽‌，确保滚针均匀分布、不卡滞、不偏斜

·创新设计：部分型号‌集成簧片‌（塑料或不锈钢），直接提供预紧力，简化结构

异形弹簧：无声的“锁止指挥官”‌

·类型：‌非对称螺旋簧‌或‌片状弹片‌，安装于保持架内侧

·功能：持续施加‌径向压力‌，确保滚针在非驱动方向‌瞬间楔入斜面间隙‌

·效果：‌响应速度<10ms‌，实现“一刹即停”，无延迟、无打滑

配合轴颈：隐形的“内圈”‌

无独立内圈！‌轴本身成为滚道‌

·表面要求：‌淬硬处理，HRC58–62‌，耐磨性媲美轴承钢

·优势：省去内圈成本与空间，实现‌极致轻量化与小型化‌

工作原理：斜坡楔紧，一念锁止

运动方向	滚针状态	扭矩传递	机械行为
‌顺转（驱动方向）‌	滚针沿斜面“‌下坡‌”滑动，间隙增大	✅ 顺畅传递	自由旋转，低摩擦
‌逆转（锁止方向）‌	滚针被推入“‌上坡‌”窄区，间隙闭合	❌ 完全锁死	弹簧+斜面协同，瞬间楔紧

这就是‌“斜坡楔紧”原理‌——不是靠摩擦，而是靠‌几何形状与力的协同‌，实现‌零滑移的单向传动‌。

两大经典系列：HF vs HFL，选对才高效

✅ ‌HF‌：追求极致紧凑，‌最小径向尺寸‌的首选

✅ ‌HFL‌：‌一物两用‌，省去额外轴承，简化设计

工程细节：看不见的“隐形冠军”

·润滑‌：出厂预填‌锂基润滑脂‌，宽温域适用，免维护周期长

·温度范围‌：‌-30℃ ~ +120℃‌，适应严寒与高温工况

·防转设计‌：滚花外圈（R/KFR）确保压装后‌不旋转、不窜动‌

·寿命‌：在额定载荷下，‌可达数百万次锁止循环‌，可靠性极高

应用场景：它在你身边，默默守护动力

·汽车‌：启动机单向离合器、自动变速箱过载保护

·工业‌：包装机、印刷机、输送带的反向制动

·机器人‌：关节驱动中的‌瞬时锁止‌，防止重力下坠

·医疗器械‌：电动手术工具的‌安全锁定‌机制

·新能源‌：电动工具、无人机云台的‌防倒转保护‌

为什么它不可替代？
