单向滚针轴承外圈如何固定?一文读懂四大主流方案与工程选型秘籍——恩弗特
单向滚针轴承外圈如何固定一文读懂主流方案与工程选型秘籍在高转速、重载荷、空间紧凑的机械系统中,单向滚针轴承凭借其极高的径向承载能力,成为传动设计中的“隐形冠
单向滚针轴承外圈如何固定
一文读懂主流方案与工程选型秘籍

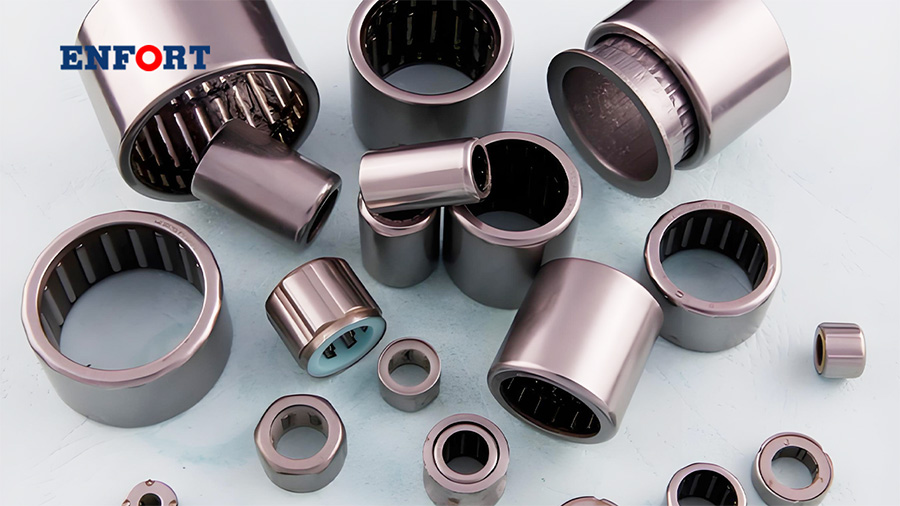

在高转速、重载荷、空间紧凑的机械系统中,单向滚针轴承凭借其极高的径向承载能力,成为传动设计中的“隐形冠军”。但你是否知道——它的外圈固定方式,直接决定整机的寿命与可靠性?
外圈不稳,滚针乱跑;轴向错位,整机报废。今天,我们深入拆解四种工业级外圈固定方案,帮你避开安装陷阱,选对“锁死”方式。
✅ 四大核心固定方式,各有所长
| 固定方式 | 结构原理 | 适用场景 | 优势 | 局限 |
|---|---|---|---|---|
| 轴承座凸肩 + 端盖压紧 | 壳体孔加工轴向台阶定位,另一侧用螺钉紧固端盖压住外圈 | 重载、高速、频繁启停工况(如变速箱、工程机械) | 可精确调节游隙、承载能力强、抗冲击性优 | 占用轴向空间较大,需额外加工端盖安装面 |
| 孔用弹性挡圈 | 在壳体孔内车削环形槽,嵌入钢制弹性挡圈实现轴向限位 | 空间极度受限、轻载、低速场合(如小型电机、仪表机构) | 轴向尺寸最小、安装快捷、成本低 | 承载能力弱,不耐冲击,长期振动易疲劳失效 |
| 止动环(带槽外圈) | 外圈本身预加工止动槽,嵌入专用止动环锁定 | 需简化装配流程的标准化模块设计 | 无需加工壳体、结构简洁、更换方便 | 承载能力最低,仅适用于轻载静载环境 |
| 过盈配合辅助固定 | 外圈与壳体孔采用基轴制过渡或过盈配合(如H7/k6、H7/js6) | 所有方案的基础配套,几乎无一例外使用 | 提供周向防转力,抑制“蠕动”现象,提升稳定性 | 不能单独使用,必须与上述轴向限位方式组合 |
工程真相:在90%以上的工业应用中,过盈配合是“隐形搭档”,它不负责“锁死”轴向位移,但能防止外圈在旋转中“打滑”——这是轴承早期失效的头号元凶。
五大致命误区,90%工程师都踩过
·单向载荷搞反了?
单向滚针轴承只能承受一个方向的轴向力。若载荷方向与设计相反,轴承将瞬间失效。安装前务必核对轴承标记方向(通常标有“→”或“ONE WAY”)。
·内外圈混装,滚针散架?
滚针轴承为可分离式结构。安装时必须先装外圈,再将滚针与内圈组合后套入轴上。若先装内圈,滚针极易脱落,造成不可逆损伤。
·配合制度用错,寿命减半?
外圈与壳体孔必须采用基轴制(如φ30H7/k6),而非基孔制。否则易因间隙过大导致“蠕动”,表面磨蚀、发热、烧结接踵而至。
·螺钉没防松,半夜“哐当”响?
端盖螺钉、挡圈卡扣在振动环境下极易松脱。必须加装弹簧垫圈、使用螺纹锁固胶(如Loctite 243)或机械防松片,别让一次疏忽毁掉整台设备。
·以为“能装上”就等于“能用”?
轴向间隙过大 → 外圈窜动 → 滚针偏磨 → 磨损加剧 → 突发断裂。安装后必须用塞尺检测轴向窜动量,确保≤0.05mm。
选型决策树:3步锁定最佳方案
1.问载荷与转速
> 5000 rpm 或 > 5kN 轴向力 → 选 凸肩 + 端盖
< 2000 rpm 且 < 1kN → 可选 弹性挡圈 或 止动环
2.量轴向空间
空间≤5mm → 弹性挡圈
空间5–15mm → 止动环
空间≥15mm → 凸肩 + 端盖
3.看维护频率
需频繁拆检 → 止动环(无需拆壳体)
一次性装配 → 凸肩 + 端盖(长期稳定)
“轴向靠端盖/挡圈锁死,周向靠过盈防转,方向别搞反,螺钉必须防松” —— 这是单向滚针轴承外圈固定的黄金法则。
无论你是在临沂的工程机械厂,还是在青岛的精密仪器车间,只要遵循这套逻辑,就能让轴承“稳如磐石”,告别非正常停机。


免责声明:图文素材来源于网络,版权归原作者所有,如有侵权,请联系删除。
