轴承结构形式分为哪几类？恩弗特帮您一文读懂滚动轴承的"十大家族"

轴承结构形式分为哪几类小到指尖陀螺，大到万吨货轮，轴承无处不在。但你真的了解它们的"身世"吗？‌很多人一提到轴承，脑海里浮现的就是一个&qu

轴承结构形式分为哪几类

小到指尖陀螺，大到万吨货轮，轴承无处不在。但你真的了解它们的"身世"吗？‌

很多人一提到轴承，脑海里浮现的就是一个"铁圈圈"。事实上，轴承的世界远比想象中复杂且精彩。根据国家标准 ‌GB/T 271-2017‌，滚动轴承按结构形式主要分为 ‌10 大类‌，每一类都有独特的"绝活"。

今天，我们就来一次彻底的梳理——看看这些默默支撑机械运转的"幕后英雄"，到底是怎么分类的。

为什么轴承结构分类这么重要？

选错轴承，轻则设备异响、效率下降，重则主轴断裂、整机报废。

轴承的结构形式决定了它能‌承受什么力、适应什么工况、装在什么位置‌。搞清楚分类逻辑，才能在选型时不踩坑。

国标的分类核心依据有三点：

·滚动体形状‌（球？滚子？针？）

·承载方向‌（径向？轴向？还是都行？）

·套圈结构特征‌（能不能调心？能不能拆开？）

滚动轴承十大结构类型详解

1、深沟球轴承 —— "万金油"选手

·特点‌： 结构简单，主要承受径向载荷，同时能扛少量双向轴向力。

·为什么用得最广？‌ 成本低、转速高、噪音小，从电机到家电，几乎哪里都有它的身影。如果你只记住一种轴承，记住它就对了。

2、调心球轴承 —— "自我纠正"专家

·特点‌： 双列钢珠 + 球面外圈，当轴出现轻微偏斜时，它能自动补偿。

·适用场景‌： 轴线容易跑偏的长轴、农业机械、纺织设备等。简单说，就是"轴歪了，它不较劲"。

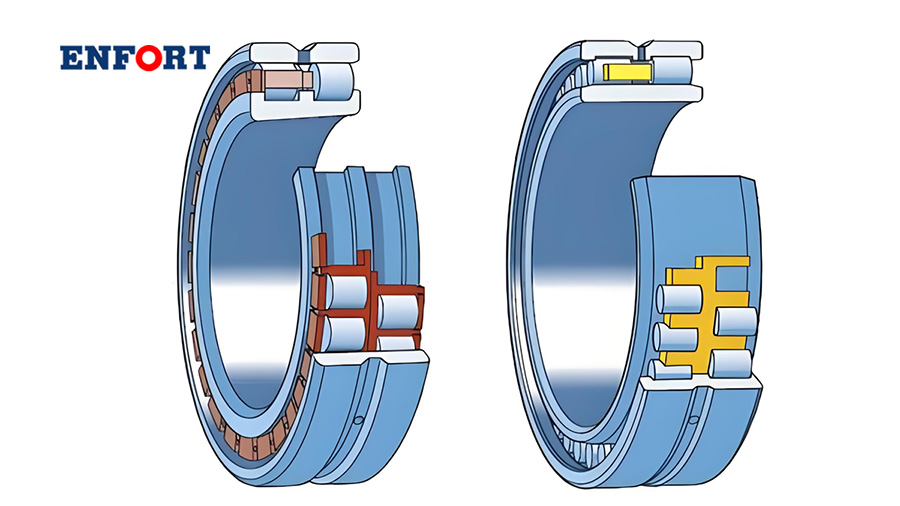

3、圆柱滚子轴承 —— "大力士"

·特点‌： 滚子与滚道是线接触，径向承载能力远超球轴承。部分型号套圈可分离，方便装拆。

·一句话点评‌： 重型机床、轧钢设备的常客，专治"大径向力"。

4、调心滚子轴承 —— "重载 + 调心"双buff

·特点‌： 鼓形滚子配球面外圈，既能承受重载，又能自动调心，还能扛双向轴向力。

·适用场景‌： 矿山机械、造纸机、风力发电——工况恶劣它不怕。

5、滚针轴承 —— "空间魔术师"

·特点‌：滚子细长如针，径向截面极小，在狭小空间里也能发挥大作用。

·典型应用‌： 汽车变速箱、缝纫机、办公设备——凡是"地方小、要求高"的场合，它都是首选。

6、角接触球轴承 —— "精准搭档"

·特点‌：存在接触角（α），能同时承受径向和单向轴向载荷。‌注意：通常需要成对使用。‌

·为什么成对？‌ 因为单向承受轴向力，一正一反配对，才能实现双向固定。精密主轴、高速电主轴离不开它。

7、圆锥滚子轴承 —— "锥形力量"

·特点‌：锥面滚子与锥面滚道配合，能同时扛大径向力和单向轴向力。

·一句话点评‌： 汽车轮毂轴承的核心组件，承受力大、可靠性高。

8、推力球轴承 —— "轴向专用"

·特点‌：专为轴向载荷设计，分单向和双向两种结构，几乎不承受径向力。

·适用场景‌： 起重机吊钩、立式水泵——力的方向是"上下"的，它最在行。

9、推力滚子轴承 —— "轴向重载担当"

·特点‌：包含圆柱推力、圆锥推力、调心推力等子类，线接触结构让它在轴向重载下依然游刃有余。

·典型应用‌： 大型水轮机、石油钻机——轴向力大到吓人的场合，球轴承顶不住，得靠它。

10、组合轴承及特殊类型 —— "跨界选手"

·特点‌：包括四点接触球轴承、带座外球面轴承等复合结构，把多种功能集成在一个单元里。

·一句话点评‌： 省空间、免调心、装拆方便，是现代机械设计越来越爱用的"懒人方案"。

除了"十大类"，还有哪些分类维度？

如果说上面的十大类是"姓什么"，那下面这些维度就是"干什么的"：
