轴承外圈与轴承座配合间隙是多少?别再被"0.02~0.1mm"忽悠了!—— 恩弗特进口轴承
轴承外圈与轴承座配合间隙是别再被"0.02~0.1mm"忽悠了!很多工程师在装配轴承时,习惯性地在外圈和座孔之间"留点缝"
轴承外圈与轴承座配合间隙是
别再被"0.02~0.1mm"忽悠了!
很多工程师在装配轴承时,习惯性地在外圈和座孔之间"留点缝",心里想着差不多就行。但你知道吗?这个"差不多"可能正在毁掉你的设备。

先抛结论:没有"万能间隙值"
如果你在网上搜"轴承外圈配合间隙",大概率会看到类似"0.02~0.1mm"的说法。
请把这个数字从脑子里删掉。
轴承外圈与轴承座之间,不存在一个通用的固定间隙标准。配合方式取决于三个核心因素:
·轴承承受的是旋转载荷还是静止载荷?
·外圈是固定端还是游动端?
·轴承的直径尺寸和工况条件是什么?
盲目留隙,轻则振动异响,重则外圈在座孔里"打转"磨损失效——业内称之为"外圈蠕变"(Creep),是轴承早期失效的头号杀手之一。

两种工况,两种完全不同的配合逻辑
固定端外圈:外圈旋转,载荷跟着转
·典型场景:电机转子带动轴承外圈旋转,外圈承受旋转载荷。
·配合原则:严禁间隙配合!
这种工况下,外圈必须被"锁死"在座孔里。如果存在径向间隙,外圈会在载荷作用下相对于座孔发生微转动,反复摩擦导致:
·座孔表面磨损、发热
·配合精度逐渐丧失
·最终轴承报废
·推荐配合方式:过渡配合甚至轻过盈配合
| 座孔公差带 | 配合性质 | 说明 |
|---|---|---|
| H7 | 过渡/零间隙 | 较常用,适用于一般工况 |
| J7 | 过渡/微过盈 | 载荷较大时优选 |
| K7 | 轻过盈 | 重载、冲击工况推荐 |
实际装配后的状态:可能是微小过盈(比如0.005mm),也可能是零间隙,但绝不允许出现可感知的径向间隙。
游动端外圈:补偿热膨胀,允许轴向移动
·典型场景:长轴两端支撑,一端固定,另一端需随轴热胀冷缩自由移动。
·配合原则:可以间隙配合,但间隙值不是拍脑袋定的。
游动端外圈需要在径向有一定"活动空间",以补偿轴的热膨胀。但这个间隙:
·随轴承直径增大而增加
·需查公差表精确计算
·不能随意放大
·典型参考范围(仅供理解量级):
| 轴承外径 | 典型径向间隙范围 |
|---|---|
| φ50mm 级 | 约 0.01 ~ 0.05mm |
| φ100mm 级 | 约 0.03 ~ 0.08mm |
| φ200mm 级 | 约 0.05 ~ 0.12mm |
注意:这只是数量级参考,具体数值必须根据公差表计算,不同公差等级的座孔和外圈组合,结果完全不同。

配合怎么算?手把手教你查表
轴承外圈配合采用基轴制——外圈公差带是固定的(上偏差为0,下偏差为负),座孔公差带可选。
间隙计算公式:
最大间隙=座孔最小极限尺寸−外圈最大极限尺寸
·举个实际例子:φ50mm 轴承
| 参数 | 数值 |
|---|---|
| 座孔 H7 | +0.025 / 0 mm |
| 外圈(公差带 h6) | 0 / -0.016 mm |
| 最大间隙 | 0.025 - 0 = 0.025mm(不对,应该是0.025-(-0.016)? 实际应查表) |
更准确地说,以常用深沟球轴承为例:
·外圈公差带通常为 m6、k6、h6 等(视型号而定)
·座孔选 H7 时:若外圈为 h6,最大间隙 = 0.025 - 0 = 0.025mm,最小间隙 = 0 - (-0.016) = 0.016mm——这其实是过渡配合区间
·若需要更紧,选 K7 座孔(+0.012 / +0.001),配合外圈 h6,则变为过盈配合
一句话总结:别背数字,查表才是正道。GB/T 307.1 和 ISO 492 标准里都有完整公差数据。

90%的人会搞混的三个误区
❌ 误区一:轴向间隙 = 径向配合间隙
轴承端盖与外圈之间常留 0.05~0.1mm 的轴向间隙,这是为了热膨胀和安装调整,跟外圈与座孔的径向配合完全是两码事。很多人把两者混为一谈,导致径向配合也"随便留缝"。

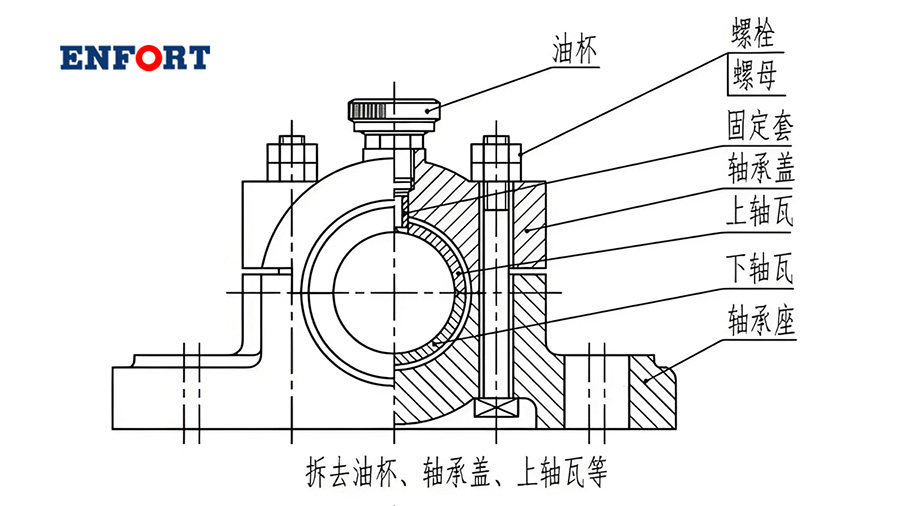

❌ 误区二:滑动轴承的经验套到滚动轴承上
铜套、轴瓦等滑动轴承需要明确的油膜间隙,但滚动轴承外圈原则上应该固定。外圈在径向上"乱晃",对滚动轴承来说是灾难。
❌ 误区三:所有工况都用同一种配合
·铝合金座孔:热膨胀系数大,应适当减小间隙甚至选过渡配合
·高速重载:尽量避免任何径向间隙,选过渡或轻过盈
·轻载低速、外圈静止:可以适当放松,选 H7 等过渡配合即可

实战建议:如何正确选择配合?
按这个逻辑走,基本不会出错:
第一步:判断外圈是否旋转?
├── 是(旋转载荷)→ 过渡/过盈配合(H7/J7/K7),严禁间隙
└── 否(静止载荷)→ 可选过渡或小间隙(H7/G7)
第二步:判断是固定端还是游动端?
├── 固定端 → 紧配(J7/K7 优先)
└── 游动端 → 间隙配合(G7/H7),查表算具体值
第三步:查公差表,计算实际间隙/过盈范围
第四步:特殊材料(铝合金、工程塑料)或特殊工况
(高速、重载、高温)→ 针对性调整
轴承配合这件事,差之毫厘,谬以千里。
"0.02~0.1mm"这种一刀切的说法,看似方便,实则害人。真正靠谱的做法是:明确工况 → 判断载荷 → 查公差表 → 算配合值。
如果你手头有具体的轴承型号(内径、外径)、转速、载荷类型、是否为游动端,欢迎留言,我可以帮你查表给出更精确的公差范围。
别再"差不多"了,你的设备值得更精确的对待。
