复合滚轮轴承结构解析：四大核心部件，撑起重载搬运的"脊梁"——恩弗特进口轴承

复合滚轮轴承结构解析-四大核心部件-在自动化仓储、重型门架、物流输送等领域，有一种轴承默默承担着"搬运心脏"的角色——‌复合滚轮轴承‌（又称

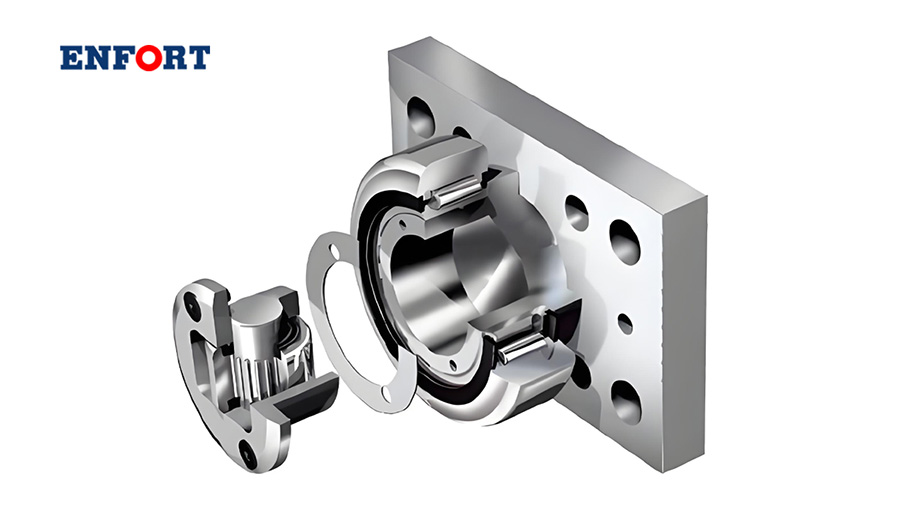

复合滚轮轴承结构解析

-四大核心部件-

在自动化仓储、重型门架、物流输送等领域，有一种轴承默默承担着"搬运心脏"的角色——‌复合滚轮轴承‌（又称组合滚轮轴承）。它不是一个简单的滚动体，而是一套精密协作的承载系统。今天，我们就把它拆开来看，逐一解析它的四大核心部件。

一、轴头——连接设备的"桥梁"

轴头是复合滚轮轴承与机器设备之间的连接枢纽。

不同于普通轴承通过螺栓或法兰安装，复合滚轮轴承的轴头采用‌焊接方式‌直接与设备固定。具体做法是：将轴头焊接在一块带有圆孔的连接板上，再通过连接板与门架等主体结构组装。

值得一提的是，轴头头部通常设计为‌倒角结构‌，这一细节大大方便了现场安装时的对位与焊接操作。看似简单的设计，却体现了对工程实用性的深刻理解。

二、主滚轮——扛起重压的"主力军"

主滚轮是整套复合滚轮轴承中‌最主要的承载体‌，主攻‌垂直方向的载荷和冲击负荷‌。

它的内部结构是‌满装滚子轴承‌——滚子密密麻麻地排列在滚道内，不留多余空间，承载能力直接拉满。正因如此，主滚轮必须具备三项硬指标：

极强的耐磨性‌——长期滚动摩擦，材料必须扛得住；

优秀的耐腐蚀性‌——潮湿、酸碱环境下照样稳定工作；

出色的抗冲击能力‌——重载突发冲击不变形、不开裂。

更有趣的是，主滚轮本身就是一套完整的满装滚子滚轮轴承，‌完全可以拆下来作为单向轴承单独使用‌。一物两用，灵活度拉满。

三、侧滚轮——化解横向力的"后卫"

如果说主滚轮是前锋，那侧滚轮就是稳固防线的后卫。

侧滚轮主要承受‌水平方向的载荷‌，同样要求耐磨、耐腐蚀、抗冲击。但它的结构与主滚轮不同——侧滚轮采用‌无内圈满装滚针设计‌。

没有内圈，它靠什么运转？答案是一根‌芯轴（心轴）‌。芯轴代替了传统内圈的角色，与轴头紧密配合，将侧滚轮稳稳"架"在轴头内部。这种设计既节省了空间，又简化了结构，是工程智慧的体现。

四、盖板——锁定全局的"封印"

如果前面三个部件是演员，盖板就是导演。

盖板的作用非常明确：‌将安装在轴头内部的侧滚轮、套在轴头外部的主滚轮，通过螺母和螺纹胶在轴头尾部牢牢固定在一起‌，使所有部件成为一个不可拆卸的整体。

别小看这一块盖板。没有它，各部件各自为政，轴承根本无法正常工作。螺母提供机械锁紧力，螺纹胶则防止振动松脱，双重保险确保长期稳定运行。

装配逻辑：从内到外，层层锁定

复合滚轮轴承的装配顺序清晰而巧妙：

1.侧滚轮‌通过心轴装入轴头内部；

2.主滚轮‌从外部套入轴头；

3.盖板‌从轴头尾部扣上，用螺母+螺纹胶拧紧封死。

内有侧滚轮承托，外有主滚轮承载，尾部盖板一锤定音——四个部件各司其职、环环相扣，最终组成一套能同时应对垂直与水平双向载荷的复合承载系统。

复合滚轮轴承的精妙之处，不在于某一个部件多么惊艳，而在于‌四个部件的协同设计‌——用最紧凑的结构，实现最全面的承载能力。无论是重型门架的地轨滑行，还是自动化设备的重载搬运，它都是那颗不可或缺的"滚动心脏"。

下次看到门架下那排不起眼的滚轮，你会知道：里面藏着一整套精密的工程逻辑。
