《导轨滑块结构组成》恩弗特一文拆解精密运动背后的"硬核"零件

+导轨滑块结构组成+一文拆解精密运动背后的"硬核"零件你以为的"简单滑块"，其实藏着七层精密结构在自动化产线上，你见过机

+导轨滑块结构组成+


一文拆解精密运动背后的"硬核"零件



你以为的"简单滑块"，其实藏着七层精密结构

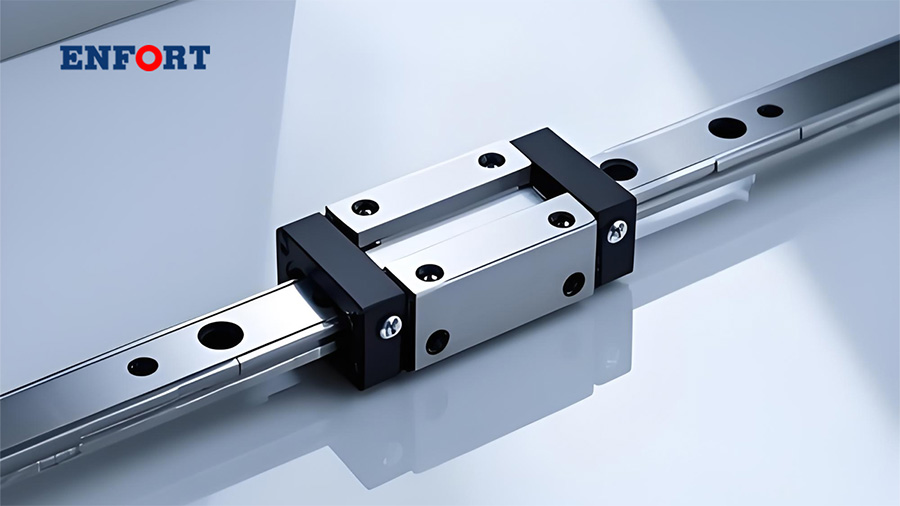

在自动化产线上，你见过机械臂丝滑地往返运动，见过激光切割机精准地走出每一条切线——这些看似平常的直线运动背后，都离不开一个核心部件：‌滚动式直线导轨滑块‌。


它不大，通常只有巴掌甚至手指大小，却承载着整个设备的精度与寿命。


那么，这个"小家伙"里面到底装了什么？今天我们一层层拆开看。


导轨体



 一切运动的"地基"


导轨滑块的第一层，是那条带有精密滚道的金属轨道。


通常采用碳素钢制造，表面硬度不低于 ‌58HRC‌，硬度堪比刀具。它的作用很纯粹：‌提供运动基准面‌。滑块在上面跑，靠的就是这条轨道的精度。


一句话理解：轨道不硬、不准，后面所有零件都白搭。


滑块本体



 扛活儿的"骨架"


如果说导轨是地基，滑块本体就是建在上面的"房子"。


它是一个框架结构，对外连接工作台或移动部件，‌直接承受外部负载‌；对内则设有滚道腔室，为滚动体提供运行空间。


你可以把它想象成一个"精密外壳"——看着简单，但尺寸公差控制在微米级。


滚动体



 化滑动为滚动的"关键一招"


导轨滑块之所以叫"滚动式"，核心就在这里。


根据类型不同，滚动体可以是：


类型特点
‌钢珠‌最常见，适合中等负载、高速度
‌滚柱‌接触面积大，承载能力更强
‌滚针‌结构紧凑，适合空间受限场景


它们的使命只有一个：‌把滑动摩擦变成滚动摩擦‌，大幅降低阻力、延长寿命。


循环系统



 让钢珠"跑起来还能回家"


钢珠不能只滚一趟就停了，必须形成闭合循环，才能持续工作。


这就需要两个关键结构：


·回珠槽‌（内嵌于导轨或滑块中的弯道通道）

·端盖回流器‌（通常是那个白色塑料件，藏在滑块两端）


钢珠从一端出发，沿着滚道滚动，到达末端后经由回流器"拐弯"送回起点——就像一条微型高速公路上的环形匝道。


保持器（保持架）



 滚动体的"交通指挥员"


如果几十颗钢珠在滚道里乱撞会怎样？噪音、磨损、精度全毁。


保持器的作用就是：‌分隔并引导滚动体均匀分布‌，让每颗钢珠保持等距、有序运行。


·特别提醒‌： 如果你遇到的是弧形导轨，其保持器为柔性闭环结构，‌严禁拆解‌！一旦拆开，将导致永久变形，整个滑块直接报废。


密封组件



 粉尘的"守门员"


再精密的内部结构，一旦进了灰尘、跑了润滑脂，寿命立刻打折。


所以导轨滑块配备了三重防护：



1.侧面密封垫片‌——挡住侧向侵入物


2.刮屑板‌——主动刮除轨道表面异物


3.防尘盖‌——整体封堵外部污染


同时，密封结构还负责‌锁住内部润滑脂‌，确保长期免维护运行。


辅助接口



 细节决定专业度


最后两个"小零件"，往往被忽略，却至关重要：


·注油嘴‌（黄铜或钢制）：定期补充润滑脂的入口

·预压调整垫片‌：控制滑块与导轨之间的间隙和刚性，直接影响运动精度


不只是这一种




 三种"变体"你得知道


上面讲的是主流滚动式直线导轨。但实际应用中，还有几种特殊结构值得了解：



双轴心导轨


不用传统滚珠，而是‌光轴+滚轮滑块‌。分为：


·内夹式‌：光轴嵌入铝型材内部，外观整洁

·外夹式‌：光轴与滚轮均外露，安装方便



环形导轨滑块


用于旋转分度场景，额外包含‌滚轮支架、预紧机构、定位锁紧装置‌（如锥形销+气缸），实现工位级精确定位。



特种滑块


·PEEK材质自润滑滑块‌：没有传统滚动体，靠高分子材料自身的摩擦学特性工作

·带锁紧功能滑块‌：集成压紧组件，断电时也能锁住位置，防止滑落


选型与维护



 两个容易踩的坑



选型时‌：

滑块长度直接影响额定负载与力矩容量——不是越短越好

预压等级（ZA/ZB/Z0）决定刚性与间隙状态，需根据工况选择



维护时‌：

✅ 允许：补充润滑脂、检查密封件

❌ 禁止：非专业拆解！保持架精度一旦破坏，不可逆


一个导轨滑块，七大核心部件，每一个都在微米级的精度下协同工作。它不起眼，却是整个精密运动系统的"心脏"。


下次再看到设备平稳运行时，不妨想一想——那个藏在里面的小滑块，正在以每秒数十次的循环，默默完成它的使命。


觉得有用？收藏这篇，选型维护都用得上。
