恩弗特疑问解析--滚轮导轨结构原理：为什么它能在粉尘中跑得又快又稳？

滚轮导轨结构原理-为什么它能在粉尘中跑得又快又稳？-想象一条自动化生产线，粉尘飞扬、切屑飞溅，导轨滑块动不动就卡死、异响、精度跑偏——这几乎是所有恶劣工况下直线

滚轮导轨结构原理

-为什么它能在粉尘中跑得又快又稳？-

想象一条自动化生产线，粉尘飞扬、切屑飞溅，导轨滑块动不动就卡死、异响、精度跑偏——这几乎是所有恶劣工况下直线运动系统的"噩梦"。

有没有一种导轨，不怕脏、跑得快、还能长期保持精度？

答案就是——‌滚轮导轨‌。

它没有滚珠导轨那么"娇贵"，也没有滑动导轨那么"笨重"，凭借一个看似简单却极其巧妙的结构原理，在工业自动化领域杀出了一条血路。

今天，我们就把它拆开来看。

核心原理：把"滑"变成"滚"

滚轮导轨的本质，其实就一句话：

用带V型槽的滚轮轴承，在淬硬的V型导轨面上滚动，把滑动摩擦变成滚动摩擦。‌

听起来简单，但背后藏着精密的配合关系。

滚轮并不是一个光秃秃的轮子——它的本质是一个‌密封轴承‌。外圈直接加工出V型槽，内部装着钢球或圆锥滚子等滚动体。而这些滚动体，‌根本不直接接触导轨面‌，而是被密封结构严严实实地包裹在内。

·这意味着什么？

意味着灰尘进不去，切屑进不去，润滑脂跑不出来。导轨面和滚动体之间，永远隔着一层密封屏障。

而真正与导轨"亲密接触"的，是轴承外圈上那道精密加工的‌V型槽‌。

这就是滚轮导轨最聪明的地方——‌让最耐磨、最容易维护的部分去"扛"最恶劣的环境。‌

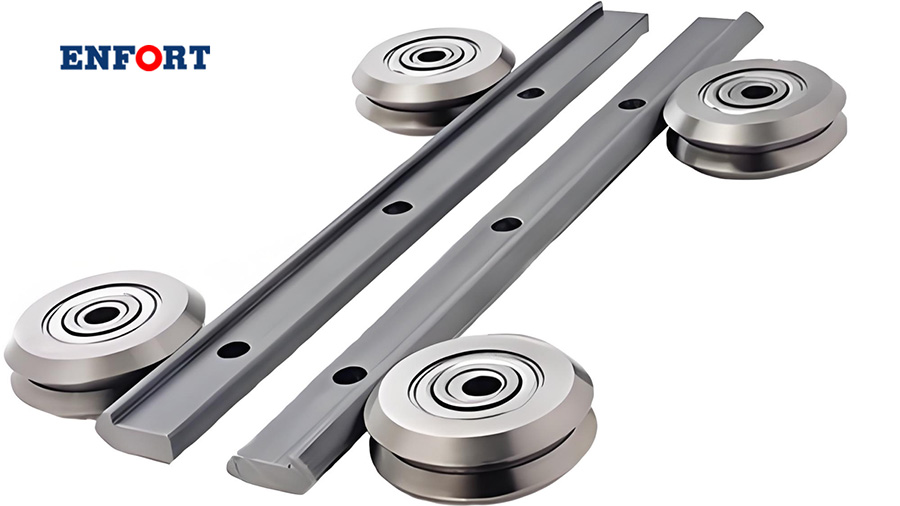

两大核心组件：导轨与滚轮

滚轮导轨的结构并不复杂，主要就两部分，但每一部分都有讲究。

1. 导轨：硬度即正义

导轨通常是一条经过‌淬硬处理‌的V型导轨面，硬度可达 ‌HRC60‌ 左右。

这个数字什么概念？普通碳钢硬度大约HRC20-30，淬火后的导轨面几乎和刀具一样硬。高硬度带来的是极强的耐磨性和长期精度保持能力——即使常年在粉尘中高速运行，导轨面也不容易"啃"出沟痕。

2. 滚轮：密封轴承的"变身"

前面说了，滚轮本质是密封轴承。但它和普通轴承不同的是——

外圈被加工出了与导轨完全匹配的V型槽，使得滚轮能精准地"骑"在导轨上滚动。内部的钢球或圆锥滚子负责承受载荷、降低摩擦，而密封圈则把一切脏东西挡在外面。

一个滚轮，同时完成了‌承载、导向、密封‌三件事。

三个关键设计点：细节决定成败

✅ 接触方式：线接触，不是点接触

V型滚轮与V型导轨面之间形成的是‌线接触‌，而非滚珠导轨的点接触。

线接触意味着什么？接触面积更大，单位面积上的压强更小，承载能力自然更强。同时，滚动摩擦系数极低，运动阻力小，磨损也更少。

简单说：又能扛、又跑得轻松。

✅ 自清洁效应：越脏越能打

这是滚轮导轨最被低估的优势之一。

滚轮在导轨面上滚动时，V型槽的边缘会产生天然的‌"刮擦"效应‌——就像雨刮器一样，把附着在导轨面上的灰尘、切屑、油泥统统刮掉。

所以你会发现，滚轮导轨特别适合那些‌粉尘大、切屑多、环境脏‌的场合。别的导轨怕脏，它反而靠脏"活"得更好。

✅ 预紧调节：不换零件，拧一拧就行

滚轮通常配有‌偏心轴‌结构。通过旋转偏心轴，就能调整滚轮对导轨的压紧量，也就是预紧力。

预紧力大，精度高但阻力大；预紧力小，阻力小但可能有间隙。用户可以根据实际工况灵活调节，而且维护时不需要更换任何零件，拧几圈螺丝就能恢复精度。

这种"可调性"，让滚轮导轨在长期使用后依然能保持良好状态。

和其他导轨比，它赢在哪？
