滚针轴承型号大全：恩弗特一篇搞懂HK/BK/NA/NK/AXK全系列选型

滚针轴承型号大全-一篇搞懂HK/BK/NA/NK/AXK全系列选型-在机械设计和设备维修中，滚针轴承因"体积小、承载大"的特性，几乎无处不在

滚针轴承型号大全

-一篇搞懂HK/BK/NA/NK/AXK全系列选型-

在机械设计和设备维修中，滚针轴承因"体积小、承载大"的特性，几乎无处不在——从汽车变速箱、摩托车发动机，到机床主轴、电动工具，再到液压泵、纺织机械，处处都有它的身影。然而面对HK、BK、NA、NK、RNA、NKI、AXK……这一长串字母数字组合，很多工程师和采购人员常常一头雾水。

今天这篇文章，我们把滚针轴承的四大类结构、常见系列型号、尺寸规律和命名规则一次性讲透。读完它，你再看滚针轴承型号，就像读说明书一样清晰。

先有个整体认知：滚针轴承分四大类

滚针轴承按‌结构形式‌可以分为四大类，每一类都有自己的典型应用场景和代表型号：

大类	结构特点	典型型号系列	主要应用
冲压外圈型	薄壁外圈，重量轻、径向尺寸小	HK、BK、F、MF	汽车变速箱、摩托车连杆、电动工具
实体套圈型	机加工套圈，精度高、刚性好	NA、NKI、RNA、NK	机床、减速机、工程机械
组合/保持架组件型	仅滚针+保持架，直接装在轴上	K 系列	空间受限场合、快装维修
推力型	承受轴向载荷，径向尺寸极小	AXK、AS、LS	蜗杆减速器、转向机构、丝杠支承

记住这个分类框架，后面所有型号都是在这四大类下面展开的。

冲压外圈滚针轴承：最"薄"的选择

冲压外圈滚针轴承的‌外圈是用薄钢板冲压出来的‌，因此径向尺寸非常紧凑，特别适合安装空间有限的场合。它又分两种基本形式：

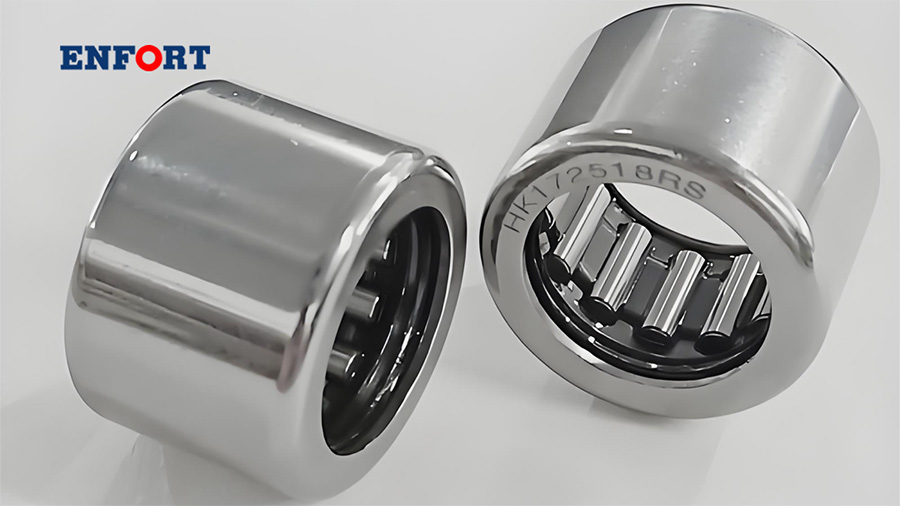

HK 型 —— 开口端冲压外圈（最常用）

·结构‌：冲压外圈 + 滚针保持架组件，一端开口

·特点‌：安装方便，可直接压入轴承座孔

·命名示例‌：HK0810 → 内径 8mm、外径 12mm、宽度 10mm

·带密封版本‌：HK0810-2RS → 双侧橡胶密封，防尘防漏脂效果更好

BK 型 —— 封闭端冲压外圈

·结构‌：与 HK 类似，但一端是封闭的（盲孔型）

·特点‌：封闭端可承受一定轴向力，也起防尘作用

·适用‌：轴端安装、需要轴向限位的场合

NSK 品牌的冲压外圈系列

如果你接触 NSK 品牌的产品，会遇到另一套代号体系：

·F / FH / FJ 系列‌：带保持架的冲压外圈滚针轴承（对应 HK 类）

·MF / MFH / MEJ 系列‌：满装滚针型（没有保持架，滚针数量更多，承载更大，但转速受限）

选型小贴士‌：冲压外圈轴承压入座孔后，外径会略微膨胀，因此轴承座孔的尺寸精度和表面粗糙度要控制好，否则会影响内部游隙和运转灵活性。

实体套圈滚针轴承：高精度之选

实体套圈滚针轴承的内外圈都是‌机加工‌出来的，精度更高、刚性更好，适合重载、高精度的应用场景。

有内圈 vs 无内圈，怎么选？

类型	代表型号	结构	适用场景
带内圈	NA、NKI	内圈+外圈+滚针保持架	轴不能淬硬磨削的场合，安装方便
无内圈	RNA、NK	只有外圈+滚针保持架	轴表面直接作为滚道（需淬硬磨削），径向空间更紧凑

常见系列解读

NA 型‌ —— 外圈带双挡边，带内圈的实体套圈滚针轴承。双挡边意味着可以承受一定的轴向力，定位更可靠。

NKI 型‌ —— 同样是带内圈的实体套圈轴承，外圈带双挡边。命名中数字常以"内径/宽度"形式出现，例如 NKI20/16 表示内径 20mm、宽度 16mm（外径 32mm）。

RNA 型‌ —— 无内圈版本，外圈带双挡边。如 RNA6910，内径 58mm、外径 72mm、高度 40mm，常用于轴本身可作为滚道的精密场合。

NK 型‌ —— 无内圈实体套圈轴承，外圈带双挡边。如 NK12/12，轴径 12mm、外径 19mm、宽度 12mm。

关键区别‌：NA/NKI 有内圈 → 安装方便、对轴要求低；RNA/NK 无内圈 → 径向尺寸更小、对轴表面硬度和粗糙度要求高。

滚针和保持架组件：最极简的方案

如果你想把轴承径向尺寸压缩到极致，那么滚针和保持架组件（K 型）是终极答案。

K 型 —— 向心滚针和保持架组件

结构‌：只有滚针 + 保持架，没有内圈也没有外圈

安装方式‌：直接套在轴上，装在轴承座孔里，轴和座孔分别充当内、外滚道

命名规则‌：K + 内径x外径x宽度，非常直观

例如 K35x42x16 → 内径 35mm、外径 42mm、厚度 16mm

又如 K45X53X25H（TIMKEN 风格）→ 内径 45mm、外径 53mm、厚度 24.8mm

优点‌：径向尺寸最小、成本低、更换方便

缺点‌：对轴和座孔的硬度、粗糙度、形位公差要求很高

滚针推力轴承：专扛轴向力

当你的机构需要承受轴向载荷、同时径向空间又很紧张时，滚针推力轴承就是最佳选择。它‌只能承受轴向力‌，不能承受径向载荷。

AXK 系列 —— 滚针和保持架推力组件

·结构‌：平面滚针 + 保持架，没有垫圈（需配合轴圈和座圈使用）

·示例‌：AXK 0414 TN → 内径 4mm、外径 14mm、高度 2mm，TN 表示尼龙保持架

·示例‌：AXK 1024 → 10x24x2mm；AXK 5070 → 50x70x3mm

AS 系列 —— 推力垫圈（轴圈/座圈）

配合 AXK 组件使用，起滚道作用

·示例：AS 0414 → 内径 4mm、外径 14mm、厚度 1mm

LS 系列 —— 另一种推力垫圈

尺寸略有差异，如 LS 0619 → 内径 6mm、外径 19mm、厚度 2.75mm

使用提醒‌：滚针推力轴承必须与推力垫圈配套使用，否则滚针会直接嵌入轴或壳体端面，造成磨损。另外它不允许有偏斜，对安装对中性要求较高。

典型型号尺寸速查表

为了方便你快速对照，这里汇总了各类型号的尺寸规律：

型号示例	类型	内径(mm)	外径(mm)	宽度/高度(mm)
HK0810-2RS	冲压外圈开口	8	12	10
NK12/12	无内圈实体套圈	12	19	12
NKI20/16	带内圈实体套圈	20	32	16
RNA6910	无内圈实体套圈	58	72	40
K35x42x16	保持架组件	35	42	16
K45X53X25H	保持架组件	45	53	24.8
AXK 1024	推力滚针组件	10	24	2
AXK 5070	推力滚针组件	50	70	3
AS 0414	推力垫圈	4	14	1
LS 0619	推力垫圈	6	19	2.75

型号命名规则：一串字母数字背后的密码

看懂了命名规则，任何陌生型号你都能猜个八九不离十。

前缀字母 = 结构类型

HK‌ → 冲压外圈、开口端、带保持架

BK‌ → 冲压外圈、封闭端（盲孔）

NA‌ → 实体套圈、带内圈、外圈双挡边

NKI‌ → 实体套圈、带内圈、外圈双挡边

RNA‌ → 实体套圈、无内圈、外圈双挡边

NK‌ → 实体套圈、无内圈、外圈双挡边

K‌ → 滚针和保持架组件（无内外圈）

AXK‌ → 推力滚针和保持架组件

数字 = 尺寸信息

数字部分的规律因系列不同略有差异：

HK/BK 系列‌：前两位内径，后两位宽度（外径需查表）

NK/NKI 系列‌：斜杠前为内径，斜杠后为宽度

K 系列‌：直接标内径×外径×宽度（K35x42x16）

AXK/AS 系列‌：前两位内径，后两位外径（AXK 1024 → 10x24）

后缀字母 = 特殊配置

后缀	含义
RS	单侧丁腈橡胶接触密封
2RS	双侧接触密封
TN	玻璃纤维增强尼龙（聚酰胺）保持架
KF	塑料弹簧保持架
R	外圈外圆部分滚花
C3 / C4	径向游隙大于普通组（C4 比 C3 更大）
