小滚珠，大乾坤

一文读懂球轴承的结构、分类与选型

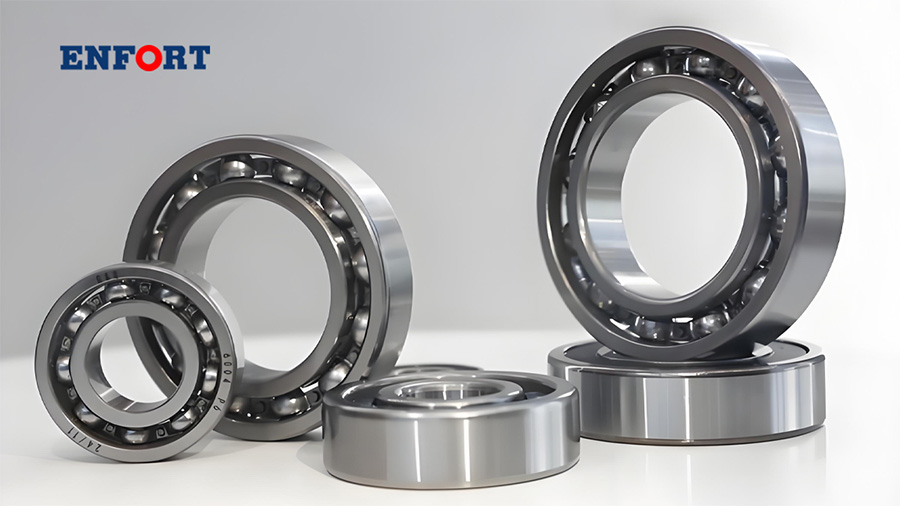

拆开一台洗衣机、一台电机，或者一辆自行车的花鼓，你大概率会看到一个闪着金属光泽的圆环：中间一圈钢珠被整齐地隔开，手指轻轻一拨，它能转很久才停。

这就是球轴承。

球轴承是滚动轴承的一种，也叫滚珠轴承。它由内圈、外圈、滚珠和保持器（保持架）四个基本部分组成，靠滚珠在内外圈之间滚动来减少摩擦、支撑载荷，广泛应用于电机、汽车、机床等各类旋转机械。

它个头不大，却决定着一台机器能不能转得稳、转得快、转得久。理解它，其实就是理解了现代机械最基础的一道"关节"。

四件套：一颗钢球身边的三个伙伴

球轴承的结构看上去简单，但四个零件各司其职，缺一不可。

内圈装在轴上，通常随轴一起旋转；外圈装在轴承座里，起到固定和支撑的作用；两者相对的表面上各有一道经过精密加工的弧形沟道，也就是滚道。钢球（滚珠）就卡在这两道沟道之间滚动，是真正承担载荷的零件。保持架则像一排小栅栏，把钢球均匀地分隔开，防止它们互相碰撞、摩擦和挤堆。

除了这四大件，很多轴承还会额外配上密封圈或防尘盖，用来挡住灰尘、铁屑和水分，同时把出厂时注入的润滑脂留在里面。

原理：把"蹭"变成"滚"

球轴承的核心价值，是用滚珠的滚动摩擦代替滑动摩擦。

如果让一根轴直接架在孔里转动，两个金属面是硬碰硬地相互滑动，阻力大、发热快、磨损也快。而装上球轴承之后，轴与座之间被一圈钢球隔开，相对运动变成了钢球在滚道上的滚动，阻力大幅下降，转速和效率都随之提高。

代价则藏在"点"上：钢球与滚道之间是点接触，接触面积很小。好处是摩擦小、发热少、极限转速高；坏处是接触应力集中，同样尺寸下，它的承载能力天生不如滚子轴承。这是理解球轴承所有优缺点的一把钥匙。

四类常见球轴承，各管一摊活

球轴承型号繁多，但日常遇到的大多是下面这四类，它们的分工相当清晰。

类型	承载特点	典型用途
深沟球轴承	以径向载荷为主，同时能承受一定量的双向轴向载荷	电机、家电、汽车、农机，通用性最强
角接触球轴承	存在接触角（常见 15°、25°、30°、40°），接触角越大，轴向承载能力越强，可同时承受径向与轴向载荷	机床主轴、高速电主轴、精密设备，通常成对安装
调心球轴承	外圈滚道为球面，能自动补偿轴或轴承座的挠曲与不同心，主要承受径向载荷	长轴、多支点轴、木工机械、纺织机械传动轴
推力球轴承	由轴圈、座圈与钢球保持架组件构成，专门承受轴向载荷，不能承受径向载荷	汽车转向销、起重机、机床主轴等以轴向力为主的场合

其中深沟球轴承是应用最广的一类，也是大多数人见到球轴承时的第一印象。它结构简单、摩擦阻力小、极限转速高，主要承受径向负荷，也能承受一定量的任一方向轴向负荷。在轴与轴承座孔存在较小倾斜（约 8′ 到 16′，视游隙而定）时它仍能工作，但倾斜会明显缩短使用寿命。此外，把径向游隙适当调大后，它还能在一定程度上替代角接触球轴承，承担更大的轴向负荷。

一套轴承的诞生：从一根钢棒到一只成品

球轴承看起来只是个圆环，制造过程却是一整套精密工程。

第一步：选材与制坯。 套圈和钢球通常采用高碳铬轴承钢，最典型的牌号是 GCr15——碳含量约 0.95%～1.05%，铬含量约 1.40%～1.65%。钢材需经球化退火，让内部碳化物呈均匀球状分布，既便于后续切削，也为最终热处理打好基础。套圈毛坯则由棒料、管料经锻造或车削成型，并预留出磨削余量。

第二步：热处理。 这是决定轴承寿命的关键工序。淬火让钢材转变为高硬度的马氏体组织，随后立即进行低温回火，消除淬火应力、稳定尺寸。处理完成后，套圈与钢球的硬度通常达到 HRC 60 以上（轴承钢常见硬度区间为 HRC 60～65）。硬度过低耐磨性不足，过硬则容易脆裂。

第三步：磨削。 热处理会让零件产生微小变形，接下来就要靠磨削把尺寸和形状拉回图纸要求。端面、外径、内孔、沟道依次精磨，精度控制在微米级——沟道的位置、曲率、圆度与粗糙度，直接决定成品轴承转动时顺不顺、响不响。

第四步：滚道超精。 磨削之后，滚道表面仍留有细微的波峰波谷。超精加工用细粒度的油石，在较低压力和较高频率的振荡下对滚道进行微量修整，加工余量只有几微米，却能把表面粗糙度降到 Ra 0.02～0.05 微米左右，并在表面形成均匀的交叉网纹。这些网纹能储存微量润滑油、帮助形成稳定油膜，是轴承做到"低噪音、高转速"的关键一步。

第五步：装配与检验。 装配前，钢球会按直径进行微米级分组，套圈也按沟道尺寸分组，通过"选配"而非"任取"的方式组合零件，从而精确控制成品游隙。合套、装球、装保持架之后，经过退磁、清洗、烘干，再注入定量润滑脂、压上密封圈或防尘盖。最后，成品还要经过旋转精度测量与振动噪音测试，逐项合格才能出厂。

型号里的密码：6206 到底说了什么

轴承型号是一串有严格规则的数字，读懂它，选型就成功了一半。

以最常见的 6206 为例：

第一位 6，代表轴承类型为深沟球轴承；
第二位 2，代表尺寸系列，此处指轻系列；
后两位 06，代表内径代号——内径代号 04 及以上时，乘以 5 即为内径毫米数，06×5＝30mm。

所以 6206 的内径是 30mm，它的完整基本尺寸是 30mm×62mm×16mm（内径×外径×宽度）。作为参考，它的基本额定动载荷约 19.5kN、静载荷约 11.3kN，脂润滑极限转速约 11000 r/min，油润滑可达约 13000 r/min。

内径代号也有几个特例需要记住：00、01、02、03 分别对应内径 10mm、12mm、15mm、17mm，不能按乘法换算。

数字之外，后缀字母同样重要：

ZZ（2Z）：两面带金属防尘盖，非接触式，摩擦小、适合较高转速，主要用于防尘；
2RS：两面带接触式橡胶密封圈，防尘防水能力强，但摩擦和温升略高，适合潮湿多尘环境；
C3：径向游隙大于普通组。电机轴承常用这一组，因为运转时内圈随转子升温、外圈受机座约束，温差会让游隙变小，预留更大游隙可避免热态下卡滞；
P5 / P4 / P2：公差精度等级，数字越小精度越高。P4、P2 级主要用于数控机床主轴等极端精密场合。

尺寸地图：从 8 毫米到几米

按公称外径，滚动轴承大致分为六个尺寸段：

微型轴承：外径 26mm 以下。典型如 F688，内径 8mm、外径 16mm，闭式（带防尘盖或密封圈）厚度 5mm、开式厚度 4mm，法兰外径 18mm，内部只有 9 粒直径 2.381mm 的钢球，常用于微型电机、3D 打印机、精密仪器。
小型轴承：外径 28～55mm。
中小型轴承：外径 60～115mm。6206（30×62×16mm）就落在这个区间。
中大型轴承：外径 120～190mm。
大型轴承：外径 200～430mm。
特大型轴承：外径 440mm 以上，多见于轧机、风电、重型装备等场合。

选型五问：把对的轴承装在对的地方

面对一份图纸或一台待修的设备，可以顺着下面五个问题往下推：

载荷往哪个方向走？ 以径向载荷为主，选深沟球轴承；轴向载荷较大且要求高速，选角接触球轴承；轴向载荷占绝对主导，选推力球轴承；如果轴较长、容易挠曲或同轴度难以保证，优先考虑有自动调心能力的调心球轴承。
转速有多高？ 高速场合优先选深沟球或角接触球轴承，同时确认润滑方式——脂润滑结构简单、免维护，油润滑散热更好、允许更高转速。
精度要到什么级别？ 通用设备用普通精度即可；对跳动和热稳定性要求高的主轴，才需要上到 P5 及以上等级。
游隙留多大？ 温升明显的工况（如电机）常用 C3；精密低速或需要高刚性时，则可能需要更小的游隙甚至预紧。
环境怎么样？ 干燥洁净可用金属防尘盖；潮湿、多尘、有水汽的场合应选接触式橡胶密封；高温、腐蚀、真空等特殊环境，则要考虑特种材料和润滑方案。
