调心滚子轴承型号尺寸表:一张表看懂 222 / 223 / 230 / 231 / 239 / 240 系列怎么选——ENFORT

调心滚子轴承型号尺寸表一句话提炼‌:调心滚子轴承的型号不是乱码——内径看末两位乘 5,系列看中间数字,能不能装在光轴上、要不要油槽油孔,全藏在后缀字母里。本文把







调心滚子轴承型号尺寸表


一句话提炼‌:调心滚子轴承的型号不是乱码——内径看末两位乘 5,系列看中间数字,能不能装在光轴上、要不要油槽油孔,全藏在后缀字母里。本文把常用系列的尺寸整理成表,再配一份“避坑清单”,帮你三分钟查到准确尺寸。





为什么先查“型号尺寸表”,再谈选型

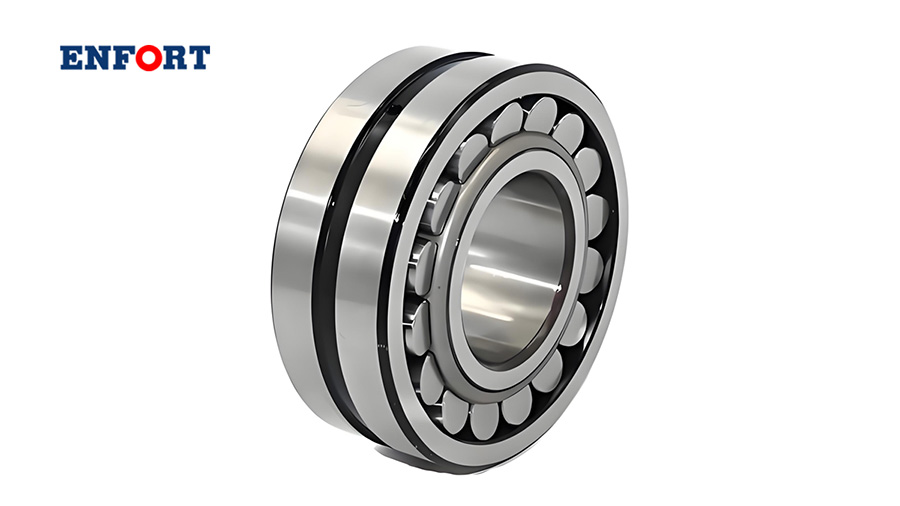

在一台振动筛、轧机或重载减速机里,调心滚子轴承往往是“定海神针”:它能自动补偿同轴度误差,扛得住重载与冲击。但麻烦也在这儿——‌同内径的轴承,外径和宽度能差出一大截‌。买错一个型号,轻则装不进去,重则整套设备停机。


所以选型的第一动作,永远是:‌报出完整型号 → 查准内径 d、外径 D、宽度 B‌。这张“型号尺寸表”,就是你的第一手依据。





3 秒读懂型号:先会拆,再会查


调心滚子轴承的基本代号一般由“类型 + 尺寸系列 + 内径”三段数字组成,以 22320 为例:


2 | 23 | 20‌


·第一位“2”‌:类型代号,代表调心滚子轴承(2 类,含推力调心滚子);

·中间两位“23”‌:尺寸系列,前一位是宽度系列、后一位是直径系列,决定轴承的“胖瘦”;

·末两位“20”‌:内径代号,用于换算公称内径。


1. 内径换算:末两位 × 5,但记住四个例外‌

内径在 ‌20~480mm‌ 区间时,‌内径 = 末两位数字 × 5mm‌。例:22320 → 20×5 = ‌100mm‌;22222 → 22×5 = ‌110mm‌;24040 → 40×5 = ‌200mm‌。


但有 ‌四个特例‌:口诀“‌零零十,零一十二,零二十五,零三一七‌”——即 00 = 10mm、01 = 12mm、02 = 15mm、03 = 17mm。


内径 ≥ 500mm‌ 或“斜杠型号”(如 240/630)时,直接用数字表示实际内径——240/630 的内径就是 ‌630mm‌。


2. 尺寸系列:数字越大,轴承越“胖”‌

同内径下,“直径系列”数字越大,外径越大、承载能力越强;“宽度系列”越靠后,轴承越宽、越能扛轴向力。这也正是下面同一内径会出现七八个不同外径型号的原因。





常用系列尺寸对照表(单位:mm)


下表 d = 内径,D = 外径,B = 宽度(厚度)。所列均为圆柱孔基本型标准值,不同品牌、不同内部结构(C / CA / CC 等)可能略有差异,最终以官方样本为准。


(一)222 系列——轻宽型(宽度相对窄,转速友好)‌


型号dDB
22205255218
22206306220
22207357223
22208408023
22209458523
22210509023
222115510025
222126011028
222136512031
222147012531
222168014033
2222010018046
2222211020053
2222412021558
2222613023064
2223015027073


(二)223 系列——中宽型(比 222 更宽,承载更足)‌


型号dDB
22308409033
223094510036
223105011040
223115512043
223126013046
223136514048
223147015051
223157516055
223168017058
223178518060
223189019064
223199520067
2232010021573
2232211024080
2232412026086
2232613028093
22328140300102


(三)230 / 231 系列——宽型(外径适中,宽度较大)‌


型号dDB所属
2302412018046230
2302613020052230
2302814021053230
2303216024060230
2312010016552231
2312211018056231
2312412020062231
2312613021064231
2312814022568231


(四)232 系列——特宽型(同内径里外径大、扛重载)‌


型号dDB
2322010018060.3
2322211020069.8
2322412021576


(五)239 / 240 系列——大尺寸的两条路线(轻外径 / 特宽承载)‌


型号dDB所属
2393618025052239
2394020028060239
2394422030060239
2394824032060239
2402412018060240
2402613020069240
2402814021069240
2403015022575240
24040200310109240
240/630630920290240


(六)241 系列——超宽型(同内径里最“壮”)‌


型号dDB
2412211018069
2412412020080
2412613021080
2412814022585


(七)213 系列——中宽加强型‌


型号dDB
21308409023
213105011027
213126013031





后缀代号速查表(型号的“个性签名”)


后缀含义
K圆锥孔,锥度 1:12
K30圆锥孔,锥度 1:30
W33外圈带润滑槽 + ‌3 个‌油孔
W33X外圈带润滑槽 + ‌6 个‌油孔
C内圈无挡边、活动中挡圈、冲压保持架(对称滚子加强型)
CA内圈带挡边、活动中挡圈、实体保持架
CCC 型保持架、滚子引导方式改进
MB机加工黄铜实体保持架
/C3、/C4径向游隙大于标准组,常用于高温或过盈配合
2CS / VT143双侧接触式密封


圆锥孔(K / K30)型号配上紧定套或退卸套,就能装到无轴肩的光轴上,拆装特别方便——这也是它常出现在传动轴、风机、输送设备上的原因。





选型最容易踩的 4 个坑


·坑 1:内径一律“末两位 × 5”。‌ 只有 00 / 01 / 02 / 03 四个例外,其余 ≥ 04 才乘 5;遇到斜杠型号(如 240/630)直接看数字。


·坑 2:同内径就以为能互换。‌ 下面这些轴承内径都是 120mm,外径最多差出 80mm,宽度也各不相同:


型号dDB
2302412018046
2402412018060
2312412020062
2412412020080
2222412021558
2322412021576
2232412026086


·坑 3:宽度数据以讹传讹。‌ 例如 22328 的标准宽度是 ‌102mm‌,网上个别资料写成 144mm,属于错误。买前务必对照品牌样本复核。


·坑 4:W33 和 W33X 不是一回事。‌ 前者 3 个油孔,后者 6 个,润滑结构不同,别混用。


调心滚子轴承的“型号尺寸表”看似枯燥,其实是一套高度规律的语言:‌内径定基准,系列定胖瘦,后缀定结构‌。掌握了这套读法,再遇到任何新型号,你都能第一时间判断它大概的尺寸区间。
