杆端关节轴承全解析：结构原理、型号标准与选型维护【恩弗特ENFORT】

杆端关节轴承全解析结构原理、型号标准与选型维护杆端关节轴承是一种带有螺纹杆端的球面滑动轴承，属于关节轴承家族的重要分支。根据 ISO 24652:2023 国际

杆端关节轴承全解析

结构原理、型号标准与选型维护

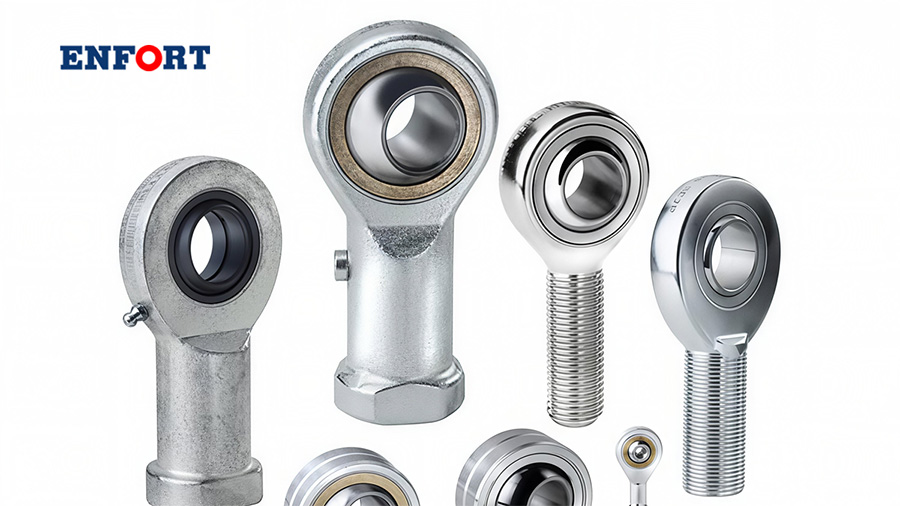

杆端关节轴承是一种带有螺纹杆端的球面滑动轴承，属于关节轴承家族的重要分支。根据 ISO 24652:2023 国际标准及我国 GB/T 9161-2001《关节轴承 杆端关节轴承》的界定，它主要用于机械连杆机构中传递载荷，并允许一定角度的摆动。凭借球面配合带来的自动调心能力，这种轴承即使在安装出现错位时也能正常工作，因而被广泛应用于工程机械、液压油缸及汽车减震器等设备。


01




结构与工作原理



杆端关节轴承的核心结构由一个有外球面的内圈和一个有内球面的外圈组成，杆端部分通常设计为内螺纹、外螺纹或焊接座，用于与活塞杆、液压缸底座等部件连接——焊接型与螺纹型也正是 ISO 24652:2023 所覆盖的两大结构变体。


1. 球面滑动设计内圈外球面与外圈内球面相互配合，使轴承能在任意角度自由旋转摆动，自动补偿安装误差带来的同心度偏差。


2. 自润滑特性内圈外球面上常镶有复合材料（如 PTFE），工作中可产生自润滑；部分型号则需定期加注润滑脂。


3. 承载能力能够承受径向负荷、轴向负荷，或径向与轴向同时存在的联合负荷，具体取决于型号设计。


4. 海外品牌设计以 SKF、THK 等为代表的海外品牌，其杆端轴承多采用镜面抛光球面内圈，确保无间隙平滑旋转，部分型号还提供免润滑设计。



02




常见型号与标准



杆端关节轴承的型号分类主要依据螺纹类型、润滑方式及尺寸系列，国内外标准体系基本对应。



国家标准型号


  • SI 系列：杆端带内螺纹，如 SI…E 型（无油槽）、SI…ES 型（有油槽）。

  • SA 系列：杆端带外螺纹，如 SA…E 型、SA…ES 型。

  • SQ 系列：球头杆端关节轴承，杆端为碳素结构钢，球头为渗碳钢。

  • 其他类型：左旋螺纹（SLLB/SALB）、焊接型（SK/SF）及带锁口型（SLR）等。


国际标准


  • ISO 12240-4：规定了球面滑动轴承杆端的尺寸、公差和径向内部游隙，是杆端关节轴承的基础国际标准；我国 GB/T 9161-2001 即等效采用该标准的 1998 版。

  • ISO 24652:2023：专门针对液压缸用杆端关节轴承的最新国际标准，由中国主导制定，于 2023 年正式发布。



尺寸系列


按尺寸可分为 EH 系列（加强型）、EG 系列（加强型）、英制 Z 系列及 JK 系列等。


03




选型与维护指南



选型时不能仅看尺寸匹配，还需综合考量工况条件；而正确的维护，则能显著延长轴承的使用寿命。



1. 选型核心要素


  • 载荷特性：需明确径向、轴向及冲击载荷大小，静态额定载荷不可直接等同于动态工况载荷。

  • 运动形式：适用于低速往复摆动，不适用于高速连续旋转，需校核摆动角度和频率。

  • 环境条件：粉尘多或禁止油污的场景宜选自润滑衬套轴承；腐蚀环境需考量不锈钢材质或特殊涂层。



2. 安装注意事项


  • 加热安装：大尺寸或过盈配合时，建议感应加热至 60-80°C 温差，加热温度严禁超过 280°C，以防聚四氟乙烯分解。

  • 工具使用：推荐使用安装用冲击环或压力机，切勿通过滑动接触面传递安装力。



3. 维护监控


  • 润滑管理：需维护型号使用前需油脂润滑，并定期再润滑；免维护型号注意温度不可超标。

  • 状态监测：通过听声音、摸温度、测振动判断运行状态，出现异常高温或振动需立即停机。


作为连杆机构中同时承担载荷与摆动的关键部件，杆端关节轴承的可靠运行，既依赖合理的选型，也离不开规范的安装与持续的维护监控。随着 ISO 24652:2023 等国际标准的落地，杆端关节轴承在液压缸等重载场景中的互换性与标准化水平还将持续提升。
