恩弗特为您展示--深沟球轴承结构拆解：外圈、内圈、钢球与保持架，各管什么

深沟球轴承结构拆解外圈、内圈、钢球与保持架，各管什么从一台小功率电机，到空调里的风扇、水泵，再到汽车变速箱，转轴想要转得动、转得稳，很多时候都靠同一类零件——深

深沟球轴承结构拆解

外圈、内圈、钢球与保持架，各管什么

从一台小功率电机，到空调里的风扇、水泵，再到汽车变速箱，转轴想要转得动、转得稳，很多时候都靠同一类零件——深沟球轴承。它只有四个基本部件，却把“滑动摩擦”换成了“滚动摩擦”，也因此成为应用最广泛的一类滚动轴承。下面把它的结构一层层拆开看。

四个部件，四件事

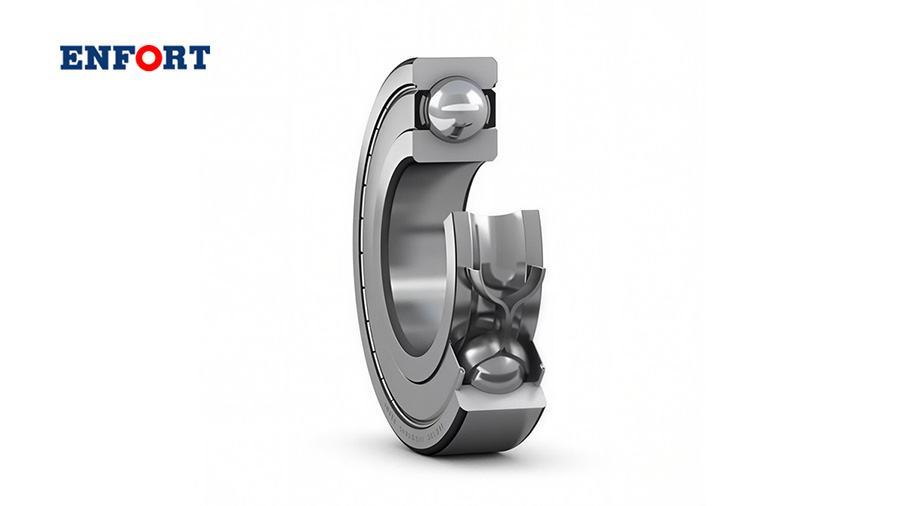

深沟球轴承的基本型，由一个外圈、一个内圈、一组钢球和一组保持架构成。四个零件看着简单，分工却很明确。

外圈：给轴承找一个不动的“家”。外圈固定在轴承座或设备基座里，通常不随轴转动。它承担的是定位的活儿——位置稳住了，载荷才能顺着外圈传递到机体上。

内圈：跟着轴一起转。内圈套在转轴上，与轴同步转动。内圈与轴、外圈与座孔的配合关系，会直接影响轴承装好之后的运转状态。

钢球：真正“扛活”的滚动体。一组钢球夹在内外圈滚道之间，既是减少摩擦的关键，也是承载载荷的核心。设备传递的径向载荷，最终大多要靠这一组钢球走完最后一段路。

保持架：不起眼，却决定高速时稳不稳。保持架把钢球均匀隔开，防止钢球之间直接碰撞摩擦，同时引导钢球沿着正确轨迹运动，对高速运转的稳定性和寿命很关键。常见的保持架由钢板冲压而成，车削黄铜、工程塑料等材质则多用于高速或特殊工况。

一句话概括：外圈定位，内圈随动，钢球承载，保持架分球。四个部件各司其职，缺一不可。

深沟滚道：一段弧形几何，换来两种承载能力

内外圈上的滚道不是平底槽，而是截面呈弧形的“深沟”，沟的截面圆弧半径比钢球半径略大一点点。

这个“略大”恰恰是关键。正因为圆弧半径略大于钢球半径，钢球与滚道之间不会整面贴合，而是形成近似点接触的滚动配合，摩擦阻力因此很小。

也正是这种几何匹配，让深沟球轴承同时具备两种能力：既能承受径向载荷（垂直于轴线的力），也能承受一定量的双向轴向载荷（沿轴线的力）。

不过“一定量”三个字要留意。当轴承只承受纯径向载荷时，接触角为零；只有在径向游隙加大之后，它才具备角接触球轴承的部分性能，能够承担较大的轴向载荷。换句话说，轴向承载能力是它的加分项，而不是主项。

同一套结构，几种不同的“分身”

按密封形式分

·开式：不带密封结构，适合环境洁净、外部另有防护的场合。

·防尘盖（金属盾）：通常由钢板冲压而成，属于非接触式防护，主要作用是挡住灰尘等异物进入滚道。

·接触式橡胶密封圈：属于接触式密封，能有效阻止轴承内的润滑脂外溢，对水汽和细小粉尘的阻挡能力也更强，代价是摩擦阻力相对更大。

还需要补充一句：带防尘盖或密封圈的型号，大多在出厂时就已经填好润滑脂。

按列数分

单列（类型代号 6）是绝对主流，结构最简单、应用最广。双列（类型代号 4）相当于在一套圈里放进两列钢球：内外径相同时，宽度只是略有增加，承载能力却明显提升，适合单列轴承承载能力不足的配置。常见的双列产品以开式结构为主。

变型结构

·带止动槽：外圈上有一道槽，搭配止动环就能完成轴向定位，可以省下轴承座的安装空间。

·带装球缺口（填充槽）：内外圈上各开一个缺口，能装入比标准结构更多的钢球，径向承载能力因此更高；代价是轴向承载能力受限，转速也不如标准结构。

·不锈钢等材质变型：用于对防腐蚀有要求的场合。

性能账本：长处和短板，都写在结构里

深沟球轴承的优点很直白：摩擦阻力小、极限转速高，经过优化还能做到低噪声、低振动；结构简单，制造成本低，安装与维护都方便。这些特点叠加起来，让它成为应用最广的一类滚动轴承。

短板同样来自结构。滚动体是钢球，接触形式接近点接触，所以耐冲击性较差，不宜承受重载荷，主要用于径向载荷为主、轴向载荷较小的工况。

结构决定了它的舞台

以径向载荷为主、转速较高的旋转支撑，是深沟球轴承最舒服的位置。小功率电动机、家电（如空调）、汽车与拖拉机变速箱、机床齿轮箱、水泵与风机、工业机器人关节，这些地方都能见到它。

反过来，如果工况是重载、强冲击，或者需要长期承受明显的纯轴向力，就得多留个心：要么换用其他类型的滚动体，要么让深沟球轴承与其他类型轴承搭配使用。

深沟球轴承的性价比，几乎全部写在那四个部件和一段弧形滚道里——用尽可能简单的几何，换来低摩擦、高转速和足够宽的适用面。看懂它的结构，也就看懂了它的能力边界：什么时候它是最优解，什么时候该换别的方案。
