线轨滑块全解析

一颗钢球，如何把摩擦降到五十分之一

机床的刀架要精准到位，搬运机械手要抓得住、放得稳，点胶机要在同一个位置来回走上几千次。这些动作背后都有同一个部件在工作，就是线轨滑块。它把金属与金属之间的滑动摩擦换成钢球滚动，让几十公斤的负载在微米级精度下平稳移动。

下面把它拆开讲清楚：由什么构成、钢球是怎么循环的、型号里那串字母数字怎么读、选型该盯住哪几个参数、品牌和价格又差在哪里。

线轨滑块到底是什么

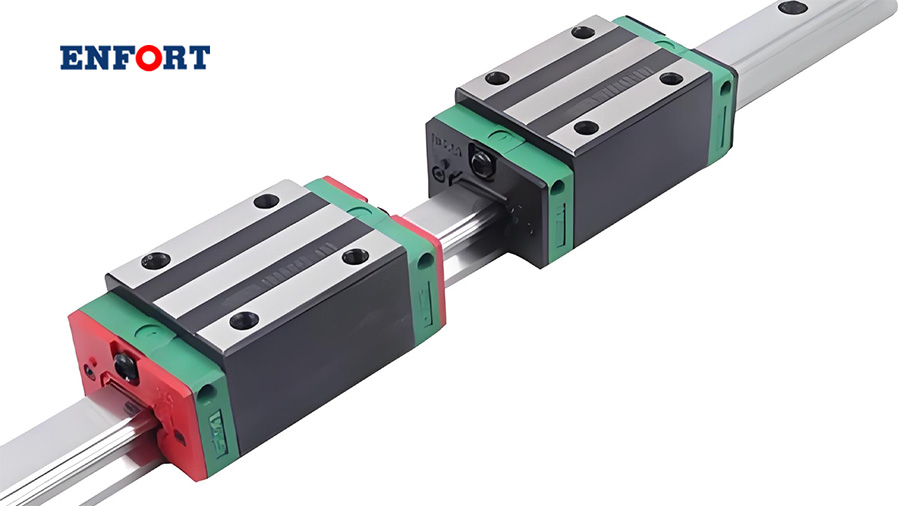

在直线导轨系统里，沿着轨道移动的那个部件就是滑块，也叫滑座。整套系统由四部分搭起来。

导轨固定在地基或机架上，表面经过硬化处理，作用只有一个：提供一条精确的运动轨迹。滑块装在导轨上，内部开有循环通道，需要移动的工作部件直接固定在它上面。滚动体放在滑块和导轨的滚道之间，是钢球或者滚柱。剩下的都算辅助件——保持器让钢珠彼此隔开，不互相碰撞磨损；端盖和刮片挡住粉尘、切削液；润滑结构则决定它到底能用多久。

这套东西的叫法很多：线轨、滑轨、线性导轨、线性滑轨、LM滚动导轨，指的通常是同一类产品。

它的结构也不是一开始就长成这样。1944年美国做出了最早的直线滚动导向装置，用的是滚珠导套；到1972年，THK创始人寺町博做出世界第一台直线运动球导轨。从滑动走向滚动，中间隔了将近三十年。

钢球是怎么循环起来的

外力推动滑块时，钢球在负载区受力滚动，离开负载区后进入滑块内部的回珠槽，绕一圈返回，再从另一端重新进入负载区。这个过程连续不断，所以直线导轨的行程原则上可以做到无限长。

真正把它和传统滑动导轨区分开的，是摩擦系数。滚动直线导轨的动摩擦系数大致在 0.002～0.004，传统金属滑动导轨在 0.1～0.3，两者相差约五十倍。

对比项	滚动直线导轨（滚珠/滚柱）	传统滑动导轨
动摩擦系数	约 0.002～0.004	约 0.1～0.3
静摩擦与动摩擦之差	极小，低速不易爬行	较大，低速易爬行
定位精度	高，可实现微米级重复定位	一般
高速能力	好，发热小，温升低	受摩擦发热限制
维护	周期性补充润滑脂	需持续供油润滑

摩擦小了，后面这些就顺理成章：驱动功率小，发热少，能跑高速；静摩擦和动摩擦几乎相等，低速时不会出现爬行，随动性好，定位精度就上得去；接触形式是点接触或线接触，刚性和承载能力也能做得很高。

这里有个常被忽略的区分。滚动体是钢球时，钢球与滚道是点接触，摩擦低、精度高；换成滚柱，接触变成线接触，刚性和承载能力明显更高，摩擦系数和速度上限则略逊一筹。所以大型加工中心、重载场合会优先考虑滚柱型。

还有一些型号在钢球循环上做了额外设计。精浚科技（STAF）的 BGC 系列用链带带动润滑，钢珠之间不直接金属碰撞，摩擦和噪音都能压下来；上银也有静音型滑块。这类改动的主要目的是降噪，同时让润滑更均匀。

型号里那串字母数字怎么读

型号看着乱，其实是一段一段拼出来的。以 HGH15CA 为例：HG 是系列代号，指四列式单圆弧牙型接触的重负荷系列；H 是滑块形式，H 为四方型，W 为法兰型；15 是导轨宽度，单位毫米；C 是负荷形式，C 为重负荷，H 为超重负荷；A 是滑块固定方式，A 为上锁式，B 为下锁式，C 为上下锁式。

导轨宽度是最直观的一档：常见的 15、20、25、30、35、45、55、65 毫米，数字越大，承载能力越强。需要小体积的场景还有微型系列，上银的 MGN 有 7、9、12、15 等规格，米思米的 SEB6 组装高度只有 6 毫米。

光看型号也看不出装出来多大，还得查尺寸表。以 HGH15CA 为例：

参数	数值
滑块高 H	28 mm
滑块宽 W	34 mm
滑块长 L	61.4 mm
基本动额定载荷 C	11.38 kN
基本静额定载荷 C0	16.97 kN

不同厂家给型号的编号思路不一样。米思米的体系里，SSEB6、SSELB10 到 SSELB20 属于轻载紧凑档；SSELB16、SSELB20、SSXR24 偏中载通用；SVR24、SVR28、SVR33 走重载高刚性路线。同系列之间，安装孔位和接口逻辑是连贯的，换规格不用重新适应一套设计。

选型，先看这四个参数

选型不是挑最贵的，是挑最匹配的。下面四个参数基本决定了合不合适。

尺寸规格：导轨宽度 15～65 毫米，按负载和安装空间定。负载大、空间够就往上走；空间卡得紧、负载又轻，就用小规格或微型系列。

精度等级：常见分普通级、高级、精密级、超精密级、超高精密级，上银的代号依次是 C、H、P、SP、UP。普通机加工和一般自动化设备，H 级基本够用；精密磨床、测量仪器、高要求产线才需要 P 级往上。等级选高了是浪费，选低了加工精度不达标。

预压等级：预压是给滑块内部预先施加的压紧力，用来消除间隙、提高刚性。一般从无预压到重预压分三到四档，各家代号不完全一样，常见写法有 Z0、Z1、Z2、Z3，也有 ZA、ZB 这类。档位越高，刚性越好，摩擦阻力和发热也跟着往上走。轻载高速场合用轻预压，通用设备选中预压，机床重载重切削才上重预压。

载荷与安全系数：动额定载荷 C 对应运动状态，静额定载荷 C0 对应停车和冲击状态。把设备自重、工件重量、切削力、冲击力都算进去，再乘 2 到 4 倍的安全系数，才是靠谱的选法。

还有两件容易被跳过的事。

一个是密封。粉尘大的车间，比如木工、陶瓷、石材加工，要加强密封；有切削液喷射的机床要用防水型，别让液体渗进去稀释润滑脂；腐蚀环境则要考虑不锈钢材质。

另一个是安装。导轨对安装基面的平整度和水平度有要求。基面不达标，再高的精度等级也发挥不出来，跑起来照样有噪音和漂移。选型阶段就把基面验收标准定下来，比事后返工省事得多。

它出现在哪些设备里

数控机床是最典型的场景。刀架、拖板的移动要求高刚性和高精度，通常配中到重预压。

自动化设备用量最大。搬运机械手、点胶机、锁付机，跑得勤、节拍快，以中载系列为主。

半导体制造、医疗仪器、激光切割这类场合，对洁净度、低发尘、防尘有额外要求，部分要用不锈钢材质或特殊密封结构。

这里要区分一个容易混的概念：双轴心导轨（滚轮式）也是直线运动部件，但结构完全不同。它在铝合金型材里嵌入两根镀铬钢轴，滑块上装 3 到 6 个滚轮，靠滚轮在轴上滚动。特点是速度高（最高可达 10 m/s）、噪音低、防尘好、可以长时间免润滑，但精度和负载上限不如滚珠直线导轨。它的位置在高速、静音、粉尘较多的工况，选型时别和滚珠直线导轨混着比。

线轨滑块不是越贵越好，是越匹配越好。把负载、精度、预压、规格和环境这几件事先想清楚，再去比价格，钱才花得踏实。
