调心球轴承的选型指南

在机械设备运转中，轴承就像“关节”，支撑着轴的旋转、传递载荷，而调心球轴承凭借其独特的自动调心能力，成为解决轴挠曲、安装精度不足等问题的“一把好手”。无论是造纸机械的高速运转，还是矿山输送机的重载作业，都能看到它的身影。但选对调心球轴承，才能避免设备故障、延长使用寿命——选型不是简单看尺寸，而是要结合工况、性能需求和经济性综合判断，这份实用指南，帮你一步到位选对轴承。

调心球轴承到底适合什么场景？

选轴承前，首先要明确：调心球轴承的核心优势的是“自动调心”，通俗来说，就是当设备的轴发生轻微弯曲、或者轴与轴承座安装时存在偏差时，它能自动补偿，保证轴承内部的滚动体和滚道始终良好接触，避免局部磨损导致轴承提前报废。这也是它和深沟球轴承、圆柱滚子轴承的核心区别。

1. 核心功能特点，一看就懂

很多人选型时容易混淆轴承类型，记住这4个关键点，快速判断是否适合用调心球轴承：

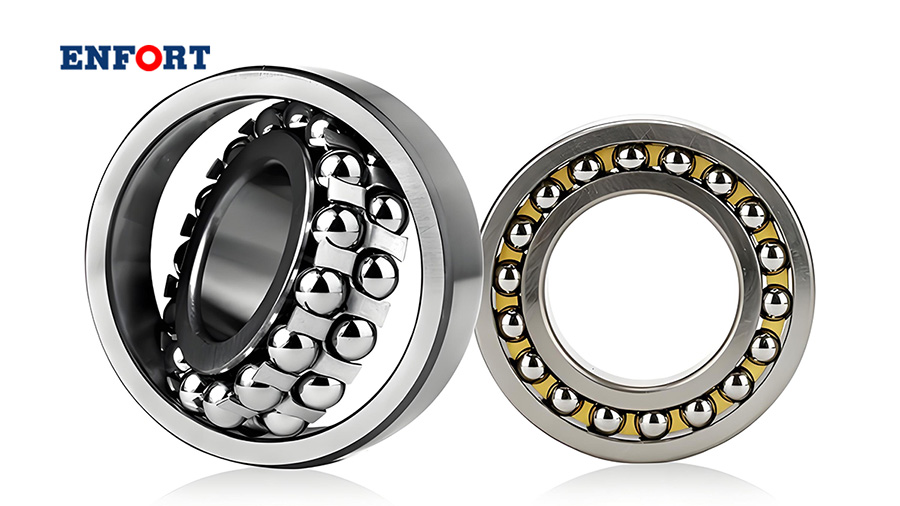

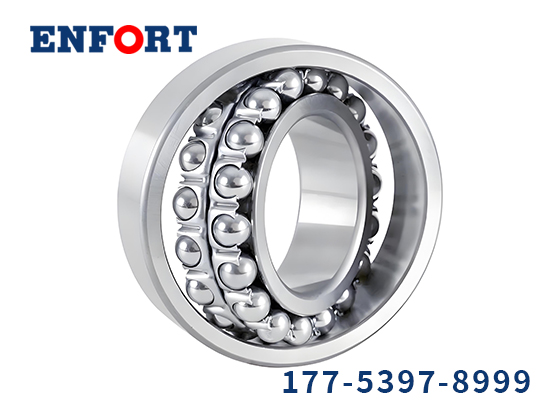

自动调心：外圈滚道设计成球面形状，曲率中心和轴承本身的中心重合，能自动补偿轴与轴承座的同轴度偏差，以及轴运转时的轻微挠曲变形，哪怕轴有一点点“歪”，也能正常运转，这是它最核心的优势，也是选型的核心判断依据之一。

承载能力：主要承受径向载荷（也就是垂直于轴的力），同时能承受少量轴向载荷（平行于轴的力），接触面积较大，承载性能稳定，适合以径向受力为主的设备场景。需要注意的是，它基本不适合纯轴向载荷的场合，承载能力也低于调心滚子轴承，重载冲击场景需谨慎选择。

转速与刚性：相比深沟球轴承，它的极限转速偏低，刚性也稍差，所以更适合中低速运转的设备，比如输送机托辊、齿轮装置等，对噪声和振动没有严格要求的工况也能适配。如果是高速、高精度运转的设备，就需要考虑其他类型轴承。

安装要求宽松：对轴和轴承座孔的同轴度误差不敏感，安装时不用追求极高的对中精度，能降低安装难度，尤其适合长轴、大型设备的安装场景。

2. 典型应用场景，对号入座不踩坑

只要设备存在轴挠曲、安装误差较大，或者是中低速、径向受力为主的情况，都可以优先考虑调心球轴承，常见应用场景包括：

· 造纸机械：网部、压榨部、干燥部（这些部位的轴运转时易产生挠曲，调心性能可避免轴承损坏）；

· 输送设备：矿山、港口、物流领域的输送机托辊（重载、中低速，安装精度难以做到极高，适配性强）；

· 通用机械：齿轮装置、小型电机、木工机械、纺织机械传动轴（中低速运转，对调心性有需求）；

· 特殊设备：半导体制造设备、工业风机、农业机械、食品饮料加工设备（部分场景需配合密封和润滑优化）。

选型核心：4大关键考量因素，缺一不可

明确调心球轴承适合自己的场景后，就需要细化选型参数。选型的核心逻辑是“匹配工况”——让轴承的性能的贴合设备的运转需求，既不浪费性能，也不勉强使用，这样才能兼顾使用寿命和经济性。

1. 先分析工况：这是选型的基础

工况直接决定了轴承的选型方向，重点关注3个维度：

载荷类型与大小：首先确认设备的载荷以径向为主、轴向载荷较小，这是选用调心球轴承的前提。如果轴向载荷较大，建议更换轴承类型；根据径向载荷的大小，选择对应承载能力的轴承型号，载荷越大，需要的轴承规格通常也越大，避免轴承过载损坏。

转速范围：确认设备的运转速度属于中低速范畴。如果设备转速过高，会导致轴承温度升高、磨损加快，此时不建议选用调心球轴承，可考虑深沟球轴承等更适合高速的类型。

工作环境：这是容易被忽略但非常关键的一点。如果设备处于高粉尘、高湿度、腐蚀性强的环境（如矿山、户外设备），需要重点考虑密封形式和润滑方式；如果是清洁、常温环境（如室内电机），选型可相对简单。

2. 再选技术参数：精准匹配设备需求

技术参数直接决定轴承能否正常适配设备，重点关注5个核心参数，不用死记硬背，结合工况对应选择即可：

尺寸规格：根据设备主轴的直径、轴承安装空间，确定轴承的内径、外径和宽度。这是最基础的参数，内径需与主轴直径匹配，外径和宽度需符合安装空间要求，过大或过小都会导致无法安装。部分调心球轴承带有1:12的锥孔，可通过紧定套在轴上定位，适合需要灵活安装的场景。

游隙等级：游隙指轴承未安装时，内圈或外圈固定后，另一方可移动的量，运转时的游隙会影响轴承的疲劳寿命、温升和噪声。常规工况选用CN基本组游隙即可；重载、温差大，或者需要补偿安装误差时，优先选用C3、C4这类较大游隙的轴承，避免热胀冷缩或安装偏差导致轴承卡滞；对刚性要求高、噪声要求严的场景，可选用C2等较小游隙。

密封形式：密封的核心作用是防止粉尘、水分进入轴承内部，同时防止润滑剂流失，根据环境清洁度选择：

- 铁盖密封：防尘效果好，适合高粉尘环境（如矿山输送机）；

- 橡胶密封：防尘防水性能更优，但会增加少量摩擦，适合潮湿环境；

- 开式轴承：无密封结构，需配合外部密封装置，适合清洁环境或有特殊润滑需求的场景。

保持架材质：保持架的作用是固定滚动体，材质影响轴承的强度和噪声：

- 钢板保持架：强度高、耐温性好，适合重载、高温工况；- 合成树脂（如尼龙66）保持架：重量轻、噪声低，适合中低速、对噪声要求高的场景；

- 黄铜保持架：耐磨性好，适合部分对精度有要求的场景。

精度等级：普通工况选用标准精度（P0级）即可，能满足大多数设备的需求；如果设备对旋转精度要求较高（如精密仪器、半导体设备），可考虑P6、P5等更高精度等级，不过精度越高，成本也会相应增加。
