调心轴承的作用

让设备持续平稳运转

装配现场有一句经验话——让一根长轴的两端支承做到"绝对同轴"，比想象中难得多。轴在负荷作用下会挠曲，轴承座孔在加工和安装中很难保证严格同轴，设备长期运转后还会因温升与变形产生角度误差。这些偏差如果全部由轴承内部硬扛，结果往往是局部过载、异常温升，直至提前失效。调心轴承，正是为这类偏差而生。

核心作用：

自动补偿轴与轴承座之间的角度偏差

按能否调心，滚动轴承可以分为调心轴承与非调心（刚性）轴承两类。调心轴承的共同特征是滚道为球面形，能够适应两条滚道轴心线之间的角偏差。

拆开来看，它的结构关键只有一句话：外圈滚道是一个球面的一部分，而这个球面的曲率中心落在轴承轴线上。当轴与外壳出现挠曲、内圈中心线与外圈中心线发生相对倾斜时，球面配合允许内圈在这条球面滚道上做小幅摆动，实现自动找正。偏差被结构本身"吸收"掉了，而不是转化成额外的轴承负担。

由此带来最直接的价值：装配与加工不必再苛求绝对同轴。在轴挠曲、基座变形、安装难以对中的现实工况下，轴承依然能保持正常运转。

三大核心功能

自动调心：把角度偏差"消化"在内部

调心性能的强弱，可以用允许的倾斜角度来衡量。调心球轴承的内外圈相对倾斜度一般不超过 3°，工程中常用的调心范围是 1° 到 2.5°；调心滚子轴承一般允许 1° 到 2.5°。需要提醒的是，这个角度是设计边界——一旦实际偏差超出允许范围，调心能力就不再起作用，轴承会重新回到"硬扛"的状态。

负荷承载：以径向为主，兼顾双向轴向

调心轴承受力上的定位很清晰：主要承受径向负荷，同时可承受双向轴向负荷，但一般不能承受纯轴向负荷。也就是说，轴向承载是它的辅助能力，必须建立在存在径向负荷的基础上。如果工况中只有轴向力而无径向载荷，强行使用会导致轴承受力不均、滚动体异常磨损，应改用专门的推力类轴承。

降低摩擦：发热少，寿命长

调心球轴承的摩擦系数低，滚动接触替代了滑动摩擦，能量损耗更小。高速运转时发热少，工作温度更稳定，轴承与整机设备的使用寿命都能得到延长。

哪些场合是调心轴承的主场

轴容易弯曲的双支承轴：轴在负荷作用下产生挠曲时，两支承点之间的角度关系会随之变化。
座孔难以保证严格同轴度的部件：加工与装配条件的限制让"孔与轴严格对中"成为难题。
存在安装误差或轴挠曲引起角度误差的场合：偏差来源不唯一，但都需要被补偿。
重负荷、冲击负荷或振动载荷工况：载荷方向与大小频繁波动，对轴承的容错能力提出更高要求。

两种主要类型：

调心球轴承与调心滚子轴承

同样是"能调心"，两类产品的取舍点并不相同。选择的关键，在于载荷大小与转速要求这对矛盾。 调心球轴承 采用双排钢珠结构，外圈滚道为内球面型，可自动调整因轴或外壳挠曲、不同心引起的轴心不正。它的承载能力相对较小，极限转速中等，更适合木工机械、纺织机械等中轻载、对转速有一定要求的场合。

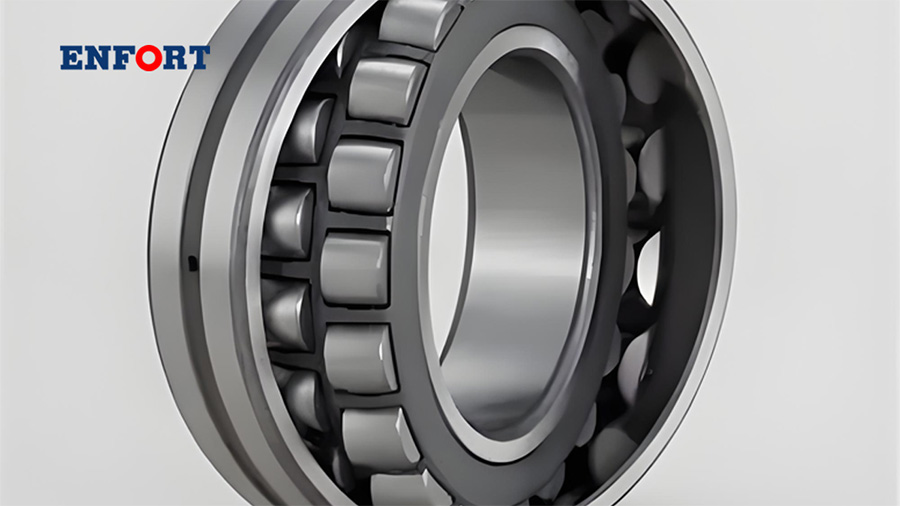

调心滚子轴承 采用双列滚子结构，外圈为一条共用球面滚道，内圈有两条相对轴线倾斜的滚道。这种构造让它的径向载荷能力明显更大，除径向负荷外还能承受双向轴向负荷，并具备较好的抗冲击能力；代价是滚子接触形式决定了它允许的工作转速较低。造纸机械、轧钢机、破碎机、振动筛这类重载设备，是它的典型应用场景。

对比项	调心球轴承	调心滚子轴承
滚动体结构	双排钢珠	双列滚子
承载能力	较小	径向承载能力大
极限转速	中等	较低
抗冲击能力	一般	较好
典型应用	木工机械、纺织机械	造纸机械、轧钢机、破碎机、振动筛
