杆端轴承选型指南：

不同工况下的精准匹配秘籍

你是否也曾为选择合适的杆端轴承而头疼？面对工程机械、液压油缸、汽车减震器等不同应用场景，面对径向、轴向或联合负荷，面对低速摆动、倾斜及旋转运动，如何才能选对轴承，避免因选型错误导致的设备故障和经济损失？别担心，这篇文章将为你揭秘杆端轴承的选型密码，让你轻松应对各种复杂工况。

杆端轴承的 "身份证" 与基本特性

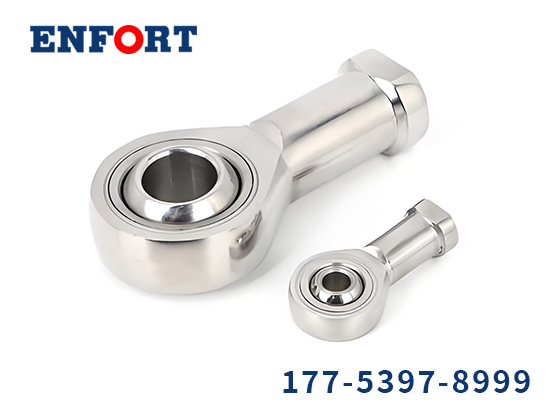

杆端关节轴承，俗称 "鱼眼轴承"，是带有杆端或装于杆端的关节轴承，属于球面滑动轴承的一种，由内圈外球面与外圈内球面构成。它能通过复合材料自润滑设计，承受径向、轴向或联合负荷，特别适合低速摆动、倾斜及旋转运动，尤其在安装错位时仍能稳定工作。

按 GB/T9161 标准，杆端轴承分为弯杆开球头、直杆开球头等十余种类型，并划分 EH、EG 等尺寸系列。材质上主要有两大类：耐磨非金属润滑型：如 PTFE 自润滑衬垫，免维护，适合清洁环境注油润滑型：钢 - 钢或钢 - 铜合金材质，需定期维护，适合重载冲击工况

核心选型要素：五大工况维度全面解析

1. 载荷类型：选对 "承重能力" 是关键

载荷类型	特点	推荐轴承类型	安全系数
纯径向载荷	主要承受垂直于轴线的力	向心杆端轴承 (SI 系列)	1.5-2.0
纯轴向载荷	主要承受平行于轴线的力	推力杆端轴承 (SA 系列)	2.0-2.5
联合载荷	同时承受径向和轴向力	角接触杆端轴承 (SQ 系列)	2.5
冲击载荷	负荷突然变化，有振动	加强型 EH/EG 系列，钢 - 钢材质	2.5-3.0

✔ 选型秘籍：冲击载荷工况下，务必选择加强型系列并提高安全系数，避免轴承过早失效。

2. 运动方式：匹配 "灵活性" 需求

小角度摆动 (±3°~±5°)：普通型杆端轴承，性价比高

大角度摆动 (±8°~±12°)：宽内圈型，适合需要较大角度调整的机构

高频摆动：自润滑型 (PTFE 衬垫)，减少摩擦热，延长寿命，安全系数≥3.0

低速旋转：注油润滑型，可通过定期加油保持良好润滑状态

倾斜运动：带调心功能的杆端轴承，适应安装误差和角度变化

3. 润滑方式：工况决定 "保养模式"

润滑方式的选择直接影响轴承寿命和维护成本，以下是不同工况的最佳匹配：

工况特点	推荐润滑方式	优势	典型应用
维护困难区域	自润滑型 (PTFE)	免维护，无需加油	高空设备、狭窄空间
洁净度要求高	自润滑型	无油脂污染	食品机械、纺织设备
极端温度	特殊自润滑材料	耐高低温 (-200℃~+280℃)	冶金设备、冷库
重载冲击	注油润滑型 (钢 - 钢 / 钢 - 铜)	承载能力强，抗冲击	矿山机械、工程机械
常规工况	润滑脂润滑	平衡性能与成本	通用机械设备
