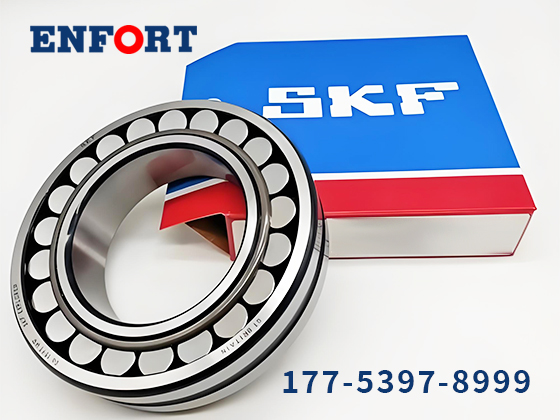

恩弗特轴承盘点之SKF 2224的轴承参数全面解析：尺寸、材质及核心特性详解

SKF 2224 的轴承参数全面解析：尺寸、材质及核心特性详解在工业传动系统中，轴承就像机械的 "关节"，支撑着旋转部件的平稳运行，决定着设

SKF 2224 的轴承参数全面解析：

尺寸、材质及核心特性详解

在工业传动系统中，轴承就像机械的 "关节"，支撑着旋转部件的平稳运行，决定着设备的效率与寿命。SKF 2224（准确型号为22224 系列）作为双列调心滚子轴承中的经典型号，凭借卓越的性能在众多重型机械设备中扮演着关键角色。本文将从尺寸参数、材质工艺、核心特性到实际应用，为你全面解析这款轴承的技术细节，让你对其有更深入的了解。

型号定位与基础认知

SKF 2224 属于双列调心滚子轴承（Spherical Roller Bearing），是 SKF 工业轴承家族中的重要成员SKF 集团。这类轴承设计有双列球面滚子，外圈有 1 条共用球面滚道，内圈有 2 条滚道并相对轴承轴线倾斜成一个角度。这种独特构造赋予了它自动调心性能，使其不易受轴与轴承箱座角度误差或轴弯曲的影响，适用于安装误差或轴挠曲而引起角度误差的场合。

精准尺寸参数全解

SKF 2224（22224）轴承的核心尺寸参数如下表所示，这些数据是选型、安装和维护的基础依据：

参数项	数值	单位
内径（d）	120	mm
外径（D）	215	mm
宽度（B）	58	mm
重量	约 8.6	kg
基本额定动载荷（C）	630	kN
基本额定静载荷（C₀）	765	kN
参考转速	3000	RPM
极限转速	4000	RPM
径向游隙（标准）	CN（普通级）	-

注：不同后缀型号的宽度和游隙可能有差异，如 22224 E/W33 宽度为 58mm，带外圈润滑槽和三个润滑孔。

材质工艺与制造细节

1. 核心材质选择

SKF 2224 轴承主体采用高纯度铬轴承钢（SUJ2/SAE 52100），这种钢材具有以下特性：

高碳含量（约 1.0%），确保淬火后获得高硬度（HRC 60-64）

铬元素（约 1.5%），提高淬透性和耐磨性，增强抗腐蚀能力

严格控制硫、磷等杂质含量，提升材料纯净度和疲劳寿命

部分特殊工况型号可选用不锈钢（如 440C）或陶瓷材料（氮化硅 Si₃N₄），以适应高温、腐蚀等恶劣环境。

2. 先进热处理工艺

SKF 采用贝氏体淬火或马氏体硬化处理技术，使轴承获得均匀的硬度分布和卓越的综合性能：

加热至 850-900℃后进行特殊介质淬火，形成均匀的贝氏体或马氏体组织

多次回火处理，消除内应力，提高韧性，防止使用中开裂

尺寸稳定性处理，确保轴承在 - 30℃至 + 120℃温度范围内保持精度

3. 保持架设计与材质

SKF 2224 轴承的保持架（Cage）主要有两种设计SKF 集团：

冲压钢保持架（后缀 J）：成本低、重量轻，适用于一般工况

机削黄铜保持架（后缀 M）：强度高、耐磨性好，适合高速、重载和高温工况

保持架采用滚子定心设计，确保滚子均匀分布，减少摩擦和振动，提高旋转精度SKF 集团。

4. 密封与润滑系统

标准型号为开放式设计（无密封），便于补充润滑SKF 集团。特殊密封型号（如 22224 2CS5）配备带钢骨架的丁腈橡胶（NBR）接触式密封圈，可有效防止润滑剂泄漏和污染物侵入，适用于中度污染环境。

E 型球面滚子轴承已带有润滑槽和三个润滑孔，无需额外标注 W33 后缀，方便维护时补充润滑脂。

核心特性与技术优势

SKF 2224 轴承凭借其独特设计和精湛工艺，具备以下核心优势：

1. 自动调心能力

可补偿角度误差达 1.5°-2°，有效应对轴的挠曲和安装偏差，减少边缘应力，延长使用寿命SKF 集团。这一特性使它在造纸机械、破碎机、振动筛等设备中表现尤为突出。

2. 高承载能力

双列滚子设计使其能承受双向大轴向载荷和重径向载荷，适用于同时承受径向和轴向复合载荷的工况SKF 集团。基本额定动载荷达 630kN，足以应对大多数重型工业应用需求。

3. 低摩擦与长寿命

优化的滚子轮廓设计，减少接触应力和摩擦系数

表面超精加工（Ra≤0.05μm），降低滚动阻力和温升

严格的制造公差控制，确保各部件精准配合，减少振动和噪音

4. 多工况适应性

通过选择不同后缀型号，可适应各种特殊工况：

C3 后缀：径向游隙大于普通级，适合温度变化大的场合

K 后缀：圆锥孔（锥度 1:12），便于安装和拆卸，适合需要频繁维护的设备

2CS5 后缀：两侧带密封，适用于粉尘多、湿度大的环境

E 后缀：增强型设计，提高承载能力和疲劳寿命

后缀含义解析与型号选择指南

SKF 2224 轴承的后缀代表不同的设计特性，正确理解这些后缀对选型至关重要：

后缀	含义	适用场景
E	增强型设计，优化内部几何形状，提高承载能力	重载、冲击载荷工况
C3	径向游隙大于普通级	温度变化大、需要热补偿的场合
K	圆锥孔，锥度 1:12	需通过紧定套安装的场合
2CS5	两侧带接触式密封，丁腈橡胶材质	中度污染、无需频繁润滑的环境
CC	钢保持架，内圈无挡边，带引导环	高速、低摩擦需求
W33	外圈带润滑槽和三个润滑孔	需要补充润滑的长期运行设备
