恩弗特进口轴承：滚轮轴承型号与尺寸详解，选型不踩坑！

滚轮轴承型号与尺寸详解滚轮轴承作为机械传动系统中不可或缺的核心部件，广泛应用于自动化设备、输送机械、工程机械、汽车制造等多个领域，其型号与尺寸的选择直接决定了设

滚轮轴承型号与尺寸详解

滚轮轴承作为机械传动系统中不可或缺的核心部件，广泛应用于自动化设备、输送机械、工程机械、汽车制造等多个领域，其型号与尺寸的选择直接决定了设备的运行稳定性、承载能力和使用寿命。很多从业者在选型时，常常被繁杂的型号代码和尺寸参数困扰，不清楚不同型号对应的具体规格，也不知道如何根据自身需求匹配合适的产品。今天，我们就来全面解析滚轮轴承的型号分类、典型尺寸参数及选型要点，帮你快速理清思路，精准选型。

滚轮轴承的型号与尺寸并非随意设定，而是由其类型、结构特点及品牌决定，核心可分为螺栓型和支撑型两大类，常见尺寸范围覆盖内径10mm至100mm，能满足绝大多数中轻型设备的使用需求，同时不同品牌的型号命名规则和尺寸适配性也存在差异，这也是选型时需要重点关注的点。

滚轮轴承主要类型及典型型号尺寸

滚轮轴承的两大核心类型——支撑型和螺栓型，在结构设计、安装方式和适用场景上有明显区别，对应的型号和尺寸也各有侧重，下面结合常见品牌型号，详细拆解其尺寸参数，方便大家对照选型。

支撑型滚轮轴承

支撑型滚轮轴承主要用于承受径向载荷，可承受有限轴向载荷，结构通常包含滚轮、轴、轴承座及密封系统，刚性强、摩擦系数低，广泛应用于凸轮传动、输送线等连续旋转场景。其型号多以字母组合搭配数字命名，数字通常直接对应内径、外径、厚度等核心尺寸，以下是市面上最常用的几款典型型号：

PWTR1542-2RS：这款轴承是支撑型中的经典型号，后缀“2RS”代表双面接触式橡胶密封，能有效防尘防水，适配潮湿多尘环境。具体尺寸为内径15mm、外径42mm、厚度19mm，结构紧凑，承载稳定，适合小型输送机械、自动化流水线等中轻型设备。
FAG NATV12：来自德国舍弗勒集团旗下FAG品牌（世界知名轴承品牌，在机械制造领域应用广泛），属于轻型支撑型滚轮轴承，尺寸小巧，内径12mm、外径32mm、宽度15mm，适配空间狭小、载荷较轻的设备，如小型凸轮机构、电子元件贴片机的料带传输机构。
FAG PWTR50110-2RS：同样来自FAG品牌，属于中重型支撑型滚轮轴承，后缀“2RS”确保密封性能，尺寸为内径50mm、外径110mm、厚度32mm，承载能力较强，适合重型输送设备、轧钢生产线的工件传输系统等对承载要求较高的场景。

螺栓型滚轮轴承

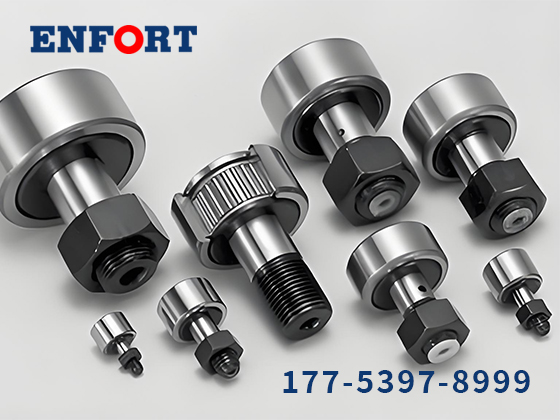

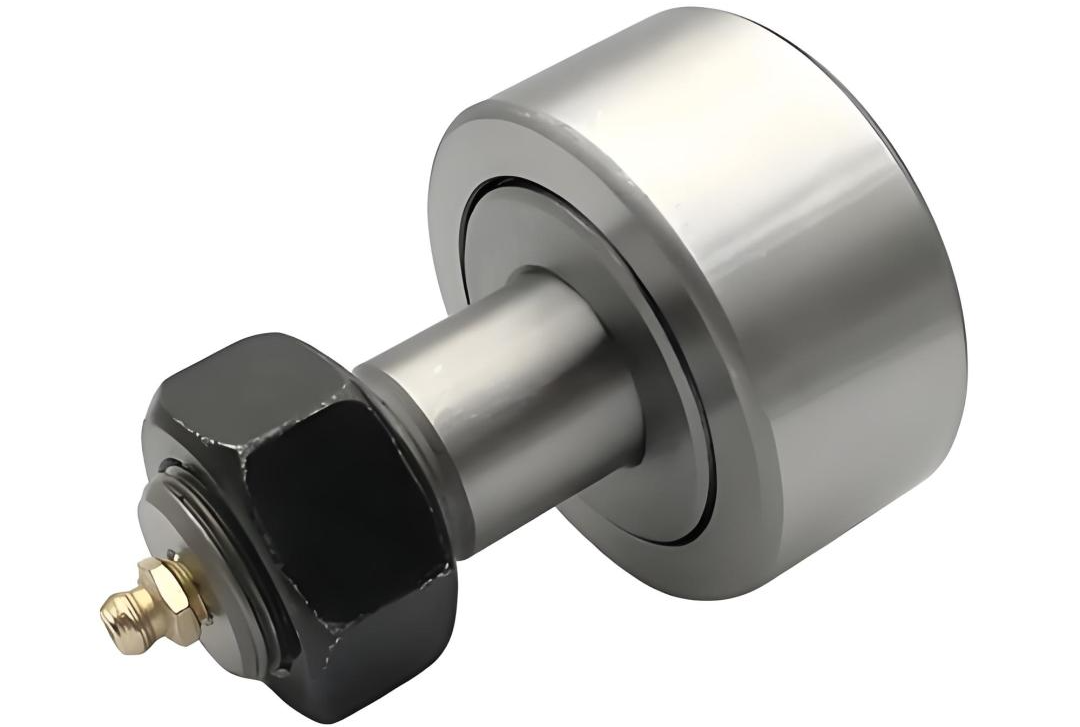

螺栓型滚轮轴承最大的特点是自带螺栓，安装方便，部分可搭配偏心套微调位置，适合空间紧凑、需要快速固定安装的场景，如工程机械导向机构、凸轮从动件等，其型号命名多包含螺栓规格或外径尺寸，核心尺寸需重点关注外径、厚度及螺栓规格（若有）：

IKO CF20：来自IKO品牌（专注于滚动轴承研发生产，在螺栓型轴承领域口碑突出），外径52mm、厚度25.6mm，螺栓规格为M20，安装便捷，承载能力强，适合需要快速固定的工况，如工程机械的导向机构、自动化设备的限位滚轮。
IKO CF20-1R：与IKO CF20同属一个系列，尺寸略有差异，外径47mm、厚度25.6mm，取消了螺栓设计，适配无需螺栓固定、空间更紧凑的场景，如小型凸轮传动机构、轻载导轨支撑。
KR35：属于螺栓型凸轮从动轴承系列，适合摆动或低速运转场景，尺寸为外径35mm、宽度18mm、内径16mm，安装灵活，承载稳定，广泛应用于凸轮机构、导轨支撑等非连续旋转场景。

其他常见型号补充

除了上述两大类型，还有一些通用性较强的滚轮轴承型号，适配多种场景，例如：

FAG LR5203-2RS：属于多功能支撑型滚轮轴承，后缀“2RS”保证密封性能，尺寸为内径17mm、外径47mm、宽度17.5mm，兼顾紧凑性和承载能力，可用于自动化设备、小型工程机械等多种场景，适配性极强。

滚轮轴承尺寸定义与选型核心提示

掌握尺寸参数的含义和品牌差异，是避免选型失误的关键。很多人在选型时只关注内径，忽略了其他关键参数，最终导致轴承无法安装或使用寿命缩短，以下几点核心提示一定要牢记：

核心尺寸参数含义

滚轮轴承的尺寸通常由三个核心参数构成，不同类型轴承的参数侧重点略有不同：

内径（d）：指轴承内圈的直径，决定了与轴的配合精度，是轴承与轴连接的关键尺寸，选型时需与设备轴径精准匹配。
外径（D）：指轴承外圈的直径，直接影响轴承的安装空间，需根据设备的安装预留空间选择，避免因外径过大无法安装，或外径过小导致承载不足。
宽度/厚度（B/C）：指轴承的轴向厚度，关系到轴承的承载能力和稳定性，宽度越大，承载能力通常越强，需结合设备的载荷需求和安装空间综合选择。
螺栓型额外关注：螺栓型滚轮轴承需重点关注螺栓规格（如M20），确保螺栓与设备安装孔适配，避免因螺栓规格不符导致安装失败。

品牌差异不可忽视

市面上主流滚轮轴承品牌（如INA/FAG、IKO、SKF等）的型号命名规则存在差异，即使是相同尺寸的轴承，不同品牌的型号也可能不同。例如，同样是内径15mm、外径42mm的支撑型轴承，FAG品牌可能采用PWTR系列命名，而IKO品牌可能采用其他系列代码。

因此，选型时不能仅凭尺寸盲目匹配型号，务必核对对应品牌的官方产品样本，确认型号与尺寸完全适配，同时结合品牌的产品特性选择——如FAG轴承侧重耐用性和高精度，适合重型、精密设备；IKO螺栓型轴承安装便捷，适合空间紧凑的场景；SKF轴承综合性能突出，适合高端设备。

选型总结

滚轮轴承的型号与尺寸选择，核心是“先定类型，再对尺寸，核对品牌”：首先根据设备的安装方式（是否需要螺栓固定）和运行场景（连续旋转或摆动），确定选择支撑型还是螺栓型；然后根据设备的轴径、安装空间和载荷需求，匹配对应内径、外径和宽度；最后核对品牌样本，确认型号与尺寸适配，避免因品牌命名差异导致选型失误。
