带偏心套外球面轴承的工作原理：无需顶丝，一转即紧【恩弗特推荐】

带偏心套外球面轴承的工作原理带偏心套外球面轴承的精髓，在于‌几何偏心‌带来的“无接触锁紧”——它不靠螺钉顶压，而是通过一个内孔与外圆轴线偏移1–3 mm的偏心套




带偏心套

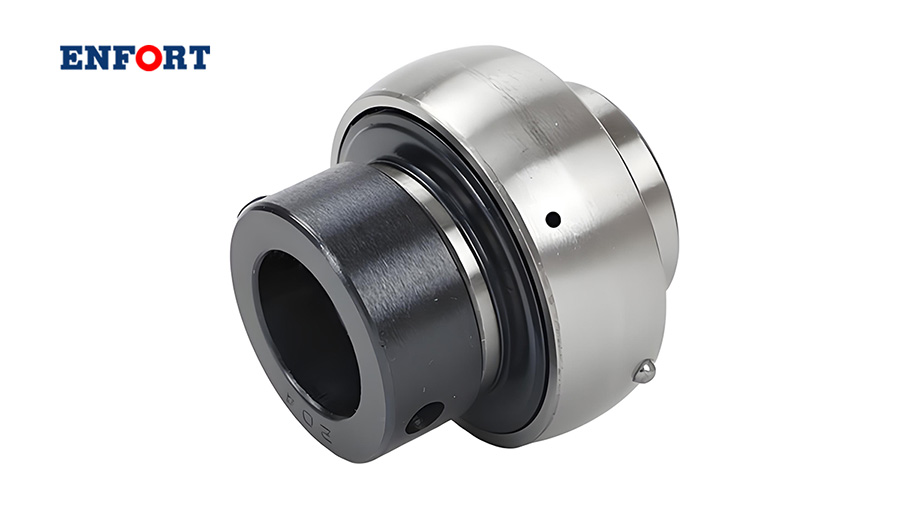

外球面轴承的工作原理



带偏心套外球面轴承的精髓，在于‌几何偏心‌带来的“无接触锁紧”——它不靠螺钉顶压，而是通过一个内孔与外圆轴线偏移1–3 mm的偏心套，将旋转动作转化为径向夹紧力。


偏心套‌：作为核心传动件，其内孔为1:12锥度，外圆为偏心圆柱面。


安装逻辑‌：先将偏心套套入光轴，再将轴承内圈压入偏心套锥孔，最后固定轴承座。


锁紧瞬间‌：旋转偏心套，使最大偏心点对准载荷方向——锥孔与轴的过盈配合被“拉紧”，瞬间产生‌径向抱紧力‌，实现轴向+周向双重定位。


关键突破‌：传统带顶丝轴承需轴向施力（≤额定动载荷20%），而偏心套结构完全规避此限制，锁紧力源自结构形变，更安全、更持久。



三位一体结构：调心、锁紧、密封协同设计



组件功能技术特征
‌外圈‌实现自动调心外径为球面，与轴承座凹面贴合，允许‌1°–3°角位移‌，补偿轴挠曲与安装误差
‌内圈‌传递锁紧力带1:12锥度内孔，与偏心套紧密配合，将旋转位移转化为径向压力
‌偏心套‌锁紧执行器内孔偏心距1–3 mm，旋转角度决定夹紧强度，无螺纹、无顶丝、无轴向载荷


注意‌：此“偏心”是‌安装辅助结构‌的几何偏移，非轴承本体作偏心运动，区别于偏心轴类机构。



调心能力：工业现场的“自动校准”系统



调心范围‌：1°–3°（保守设计），实际行业调心轴承普遍可达4°–7°，本结构在保证强度前提下，优先适配高振动、低对中工况。


补偿机制‌：当输送带跑偏、农机田间颠簸、轴受热变形时，外圈球面在座孔内自动滑动，‌动态平衡载荷分布‌，避免局部应力集中导致的早期失效。


应用场景‌：在联合收割机、饲料输送线、木材破碎机等设备中，该设计显著延长轴承寿命，减少停机维修频次。



为什么它成为农机与输送设备的首选？



对比维度带偏心套轴承带顶丝轴承
‌安装速度‌无需对准顶丝孔，旋转即锁需精确对位，易滑丝
‌适配轴型‌可直接用于‌无轴肩光轴‌仅适用于带轴肩或台阶轴
‌轴向载荷‌‌无限制‌≤额定动载荷20%
‌维护便利‌轴承座带油嘴，可在线补脂顶丝易锈死，拆卸困难
‌抗污染能力‌双重密封+无外露螺钉顶丝孔易积尘，加速磨损


行业共识‌：在粉尘大、振动强、安装精度低的环境下，偏心套结构是“简化设计、提升可靠性”的最优解。



安装流程：三步完成，一转锁死



套入‌：将偏心套滑入光轴，确保无卡滞。


装配‌：将轴承内圈压入偏心套锥孔，用螺栓固定轴承座。


旋转‌：用扳手旋转偏心套，使最大偏心点对准载荷方向——‌听到“咔嗒”锁紧声即完成‌。


无需热装、无需压装工具、无需测量游隙‌——真正意义上的“傻瓜式安装”。


不是“更高级”，而是“更懂现场”




带偏心套外球面轴承，不是为了追求极致精度，而是为‌粗糙工况‌而生。它用最简单的机械原理，解决了最复杂的工程痛点：


不靠顶丝‌ → 消除轴向载荷风险

不靠台阶轴‌ → 适配低成本光轴

不靠精密对中‌ → 容忍安装误差

不靠频繁维护‌ → 一装多年无忧


在田间地头、工厂车间，它正默默支撑着无数台设备的稳定运转——‌真正的工业智慧，往往藏在最朴素的结构里‌。
