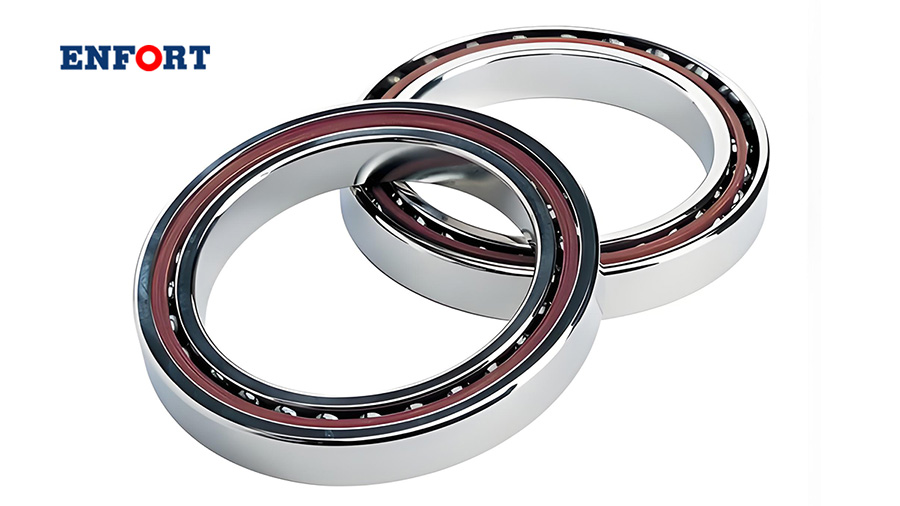

角接触球轴承轴向游隙标准：精密机械的“毫米级心跳”‌——恩弗特进口轴承

什么是轴向游隙？——不是“间隙”，而是“控制力”‌轴向游隙，是角接触球轴承在无载荷状态下，内圈与外圈沿‌轴线方向‌可相对移动的最大距离。它不是简单的“空隙”，而


什么是轴向游隙？——不是“间隙”，而是“控制力”‌




轴向游隙，是角接触球轴承在无载荷状态下，内圈与外圈沿‌轴线方向‌可相对移动的最大距离。

它不是简单的“空隙”，而是决定轴承‌轴向刚性、定位精度与热稳定性‌的核心参数。

在数控机床主轴、高速电机、航空涡轮等高端装备中，‌±1微米的游隙偏差‌，就可能引发振动、噪音甚至主轴失稳。


关键认知‌：角接触球轴承的轴向游隙，是‌可调、可预紧、可精准控制‌的工程变量，而非固定值。




轴向游隙有多大？——按精度等级与尺寸分级的“精密谱系”‌




轴向游隙没有统一数值，其范围由‌精度等级‌与‌轴承内径‌共同决定。以下是典型工程范围：


精度等级代表应用典型轴向游隙范围游隙代号
‌P0（普通级）‌通用机械、减速箱10–50 μmCN（标准）
‌P6（精密级）‌数控车床、中速主轴5–20 μmC2、CN
‌P4（超精密级）‌高速磨床、坐标测量机‌0–5 μm‌C2、C0
‌P2（超高精密级）‌半导体设备、激光主轴‌0–2 μm‌C1、C2（定制）


尺寸影响‌：内径越大，允许的轴向游隙绝对值越高。例如：

内径 30mm 的 P4 级轴承：轴向游隙 ≈ 2–4 μm

内径 100mm 的 P4 级轴承：轴向游隙 ≈ 8–12 μm



为什么接触角决定游隙？——15°、25°、40°的工程哲学‌




接触角（α）是滚道与径向平面的夹角，它直接‌重构了力的传递路径‌：


接触角轴向承载能力极限转速典型应用轴向游隙倾向
‌15° (C)‌较低‌最高‌高速电机、涡轮增压器‌较大‌（需留热膨胀余量）
‌25° (AC)‌中等中高机床主轴、工业机器人‌中等‌（平衡刚性与转速）
‌40° (B)‌‌极高‌最低重型机床、起重机回转机构‌极小‌（常预紧至零或负值）


工程逻辑‌：

15°‌：追求“快”，游隙稍大，避免高速发热卡死；

40°‌：追求“稳”，游隙趋近于零，靠预紧实现刚性锁定。



如何查准轴向游隙？——三步锁定“出厂密码”‌




1.看后缀代号‌

轴承型号后缀直接标注游隙组别：


7210AC/C3 → C3组（大游隙）


7206B/C2 → C2组（小游隙）


7204C → 无后缀 = CN（标准游隙）


代号体系‌：C1 < C2 < C0(CN) < C3 < C4 < C5（数值递增）


2.查厂商技术手册‌

所有主流厂商（SKF、FAG、NTN、NSK）均提供‌在线参数查询系统‌：


输入型号（如 7210AC）→ 选择“Internal Clearance” → 获取轴向游隙实测值

示例：SKF官网中，7210AC/P4 的轴向游隙为 ‌2–4 μm‌


3.认准“成对安装”标识‌

成对轴承（背对背 DB、面对面 DF、串联 DT）出厂时已预调：


标注 7210AC/DB → 预紧量已设定，无需再测

预紧等级：‌轻（GA）→ 中（GB）→ 重（GC）‌，对应不同刚性需求



轴向游隙 vs 径向游隙：别再混淆了！‌




维度轴向游隙径向游隙
‌方向‌沿轴承轴线方向垂直于轴线方向
‌影响核心‌轴向刚性、定位精度、抗轴向窜动旋转精度、振动、噪声
‌测量方式‌轴向推拉法（千分表）径向推拉法
‌在角接触轴承中‌‌主控参数‌，决定系统性能次要参数，常由轴向游隙间接推算
‌标准依据‌GB/T 4604.2-2013、ISO 5753-2GB/T 4604.1-2012、ISO 5753-1


重要提醒‌：‌不能用径向游隙值推算轴向游隙‌！二者虽相关，但换算需考虑接触角、滚道曲率等复杂几何关系，必须查官方数据。



行业趋势：从“游隙控制”到“智能预紧”‌




预紧技术‌：现代高端主轴普遍采用‌定压预紧‌（碟簧）或‌定位预紧‌（垫片），实现“零游隙+恒定刚性”；

智能监测‌：部分航空与半导体设备已集成‌微位移传感器‌，实时反馈工作游隙变化；

材料革新‌：陶瓷滚动体（Si₃N₄）降低热膨胀，使游隙稳定性提升40%以上。



游隙是沉默的工程师‌




角接触球轴承的轴向游隙，是精密机械的“心跳节律”。

它不喧哗，却决定成败——

0.001mm的偏差，可能让一台百万设备停摆。‌


✅ ‌行动建议‌：

选型时，‌优先确认接触角与精度等级‌，

安装时，‌严格按厂商预紧说明操作‌，

维护时，‌记录轴承型号与游隙代号‌，

——让每一次旋转，都精准如初。
