恩弗特为您分享：角接触球轴承安装方式及受力分析

角接触球轴承安装方式及受力分析在高速精密机械系统中，角接触球轴承是决定设备稳定性、寿命与精度的核心元件。但你是否知道——‌单个轴承，可能比你想象的更危险‌？为什

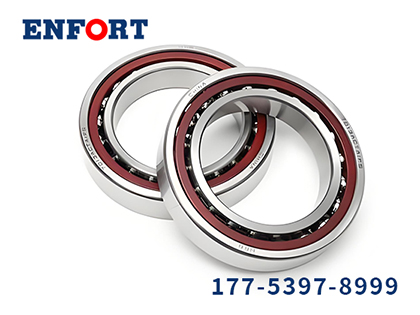

角接触球轴承

安装方式及受力分析



在高速精密机械系统中，角接触球轴承是决定设备稳定性、寿命与精度的核心元件。但你是否知道——‌单个轴承，可能比你想象的更危险‌？


为什么角接触球轴承“必须成对”？


单列角接触球轴承能同时承受‌径向力（Fr）‌ 和‌单向轴向力（Fa）‌，但它的“单向性”是致命限制：


·轴向载荷只能从‌内圈宽边指向窄边‌（正装），否则滚子将失去约束，导致‌轴向窜动、滚道剥落、瞬间失效‌。

·若存在反向轴向力，轴承将“脱开”工作状态，系统刚性归零。

·工程实践表明：95%以上的应用中，角接触球轴承均以成对预紧方式安装‌，只为一个目标——实现双向轴向限位。

✅ ‌核心结论‌：不是“最好成对”，而是“必须成对”。单列使用，是高风险的例外。


三种主流配对方式：DB、DF、DT，你选对了吗？


安装方式英文缩写接触角走向抗倾覆能力刚性表现热膨胀影响典型应用场景
背对背DB向外扩散☆☆☆☆☆☆☆☆☆☆游隙增大，安全机床主轴、减速机、悬臂轴
面对面DF向内收敛☆☆☆☆☆游隙减小，易卡死高速泵、风机、对中误差大场合
串联DT同向排列☆☆☆无调心能力起重卷扬、单向大推力设备


深度解析


DB（背对背）‌：接触角线呈“V”字向外张开，形成天然抗弯矩结构。‌最适合承受复合载荷与悬臂力‌，是高精度主轴的首选。

DF（面对面）‌：接触角线“汇流”于轴心，允许微量轴线偏移，‌高速运转更平稳‌，但对安装对中要求高。

DT（串联）‌：两轴承“肩并肩”同向受力，‌轴向承载能力接近单列的2倍‌，但‌无法抵抗弯矩‌。必须成对反向使用（如轴两端各一组DT）才能实现双向限位。

注意：DT不能单独用于双向载荷！必须成对对置安装，否则仍为单向受限。


接触角怎么选？15°、25°、40°的“黄金法则”


接触角α，直接决定轴承的“轴向能力”与“转速上限”之间的权衡：


接触角代号轴向承载能力极限转速适用场景
15°C低☆☆☆☆☆高速轻轴向载荷（如电主轴）
25°AC中等☆☆☆☆通用型，平衡性能最佳（最常用）
40°B高☆☆重轴向、低速、冲击载荷（如齿轮箱输入轴）



选型口诀‌：

“高速选15，通用用25，重载挑40”‌


在存在‌弯矩或联合载荷‌的工况下，‌DB与DF组合远优于DT‌——因为它们能有效分散应力，而DT只擅长“直推”。


安装铁律：7大关键操作规范


步骤要求说明
‌1. 成对配对‌同型号、同接触角、同精度等级不可混用不同批次或公差等级轴承
‌2. 预紧控制‌轴向游隙预留 ‌0.01–0.03 mm‌重载或高温环境可放宽至0.05 mm，避免热膨胀卡死
‌3. 预紧方式‌修磨隔套 / 锁紧螺母施加禁止用弹簧预紧，刚性不足
‌4. 装配方法‌热装（≤120℃）或压力套筒压入‌严禁锤击内圈或滚道‌！
‌5. 安装方向‌内圈宽边朝向‌主要轴向载荷来源‌错装=失效
‌6. 清洁度‌轴与座孔无毛刺、油污、铁屑微小杂质可导致滚道点蚀
‌7. 检查确认‌安装后手动旋转，无卡滞、异响预紧是否过量，一转即知


工程警示：这些“常识”正在毁掉你的设备


❌ “反正都是角接触球轴承，随便配一对就行” → ‌精度不匹配，寿命缩短50%以上‌

❌ “热装温度高点更快” → ‌超过120℃会退火，硬度下降，承载力骤降‌

❌ “DT能承受双向力” → ‌单组DT只能单向受力！必须两端对置‌

❌ “预紧越大越稳” → ‌过量预紧导致温升、摩擦增大、寿命指数级下降‌


精准安装，才是真正的“高性能”


角接触球轴承不是“装上就能转”的普通零件。它的性能，‌90%取决于安装方式，10%才是轴承本身‌。


想要‌高刚性、抗冲击‌？选 ‌DB‌ + ‌25°‌ + ‌0.02mm预紧‌

想要‌高速稳定、容忍误差‌？选 ‌DF‌ + ‌25°‌ + ‌0.015mm预紧‌

想要‌单向超大推力‌？选 ‌DT×2（对置）‌ + ‌40°‌ + ‌0.03mm预紧‌


别让错误的安装，浪费了昂贵的精密轴承。‌

每一次精准配对，都是对设备寿命的尊重。




免责声明：图文素材来源于网络，版权归原作者所有，如有侵权，请联系删除。


上一篇:【必点收藏】圆锥滚子轴承与角接触球轴承区别：重载 vs 高速

下一篇:角接触球轴承轴向游隙标准：精密机械的“毫米级心跳”‌——恩弗

推荐产品

相关资讯

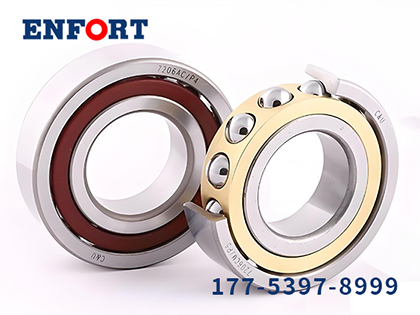

角接触球轴承轴向游隙标准：精密机械的“毫米级心跳”‌——恩弗特进口轴承
