圆柱交叉滚子轴承的作用是什么？恩弗特给您一文解析！机械人必点收藏

圆柱交叉滚子轴承的作用是什么？在精密制造与高端装备的核心传动环节，‌单套轴承‌如何同时扛住径向冲击、轴向拉压与倾覆力矩？答案，藏在一种被称作“交叉圆柱滚子轴承”



圆柱交叉滚子轴承的作用是什么？

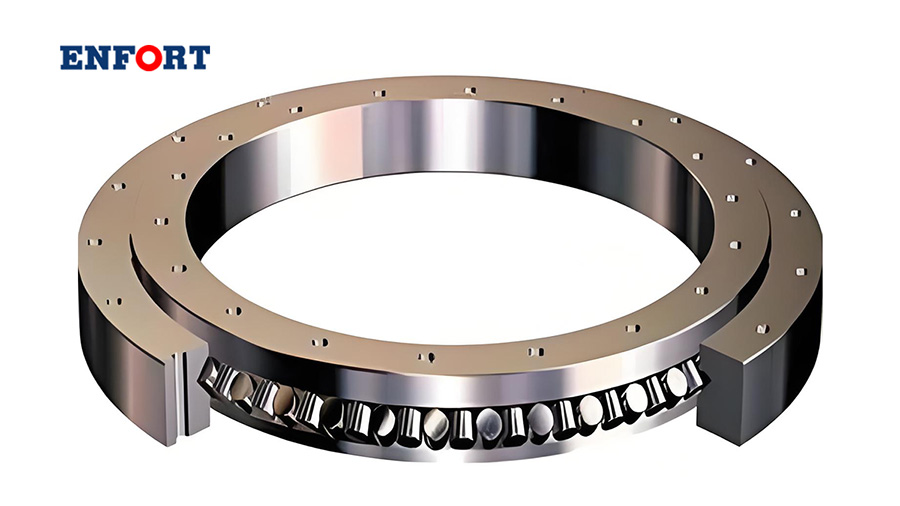

在精密制造与高端装备的核心传动环节，‌单套轴承‌如何同时扛住径向冲击、轴向拉压与倾覆力矩？答案，藏在一种被称作“交叉圆柱滚子轴承”的紧凑结构中。


01

多向复合承载：一“套”胜三“组”


传统回转系统需搭配推力轴承+径向轴承+防倾覆结构，而‌交叉圆柱滚子轴承‌通过90°交叉排列的圆柱滚子，嵌入精密V型沟槽滚道，实现：


载荷类型承载能力技术实现
‌径向力‌高滚子沿圆周均匀分布，分担切向载荷
‌轴向力‌双向交叉滚子轴向对称布置，双向受力无间隙
‌倾覆力矩‌高刚性抵抗滚子与滚道线接触，形成稳定力矩臂


单套替代传统三轴承组合，结构简化，可靠性倍增。


02

高精度回转：P4/P2级精度的幕后功臣


在半导体光刻机、CT扫描仪等对位移误差要求<1μm的场景中，普通轴承难以胜任。交叉滚子轴承通过：


隔离块设计‌：防止滚子相互摩擦偏斜，确保运动平顺

分割式内外圈‌：支持预紧力精确调整，消除游隙

超精密滚道加工‌：表面粗糙度Ra≤0.1μm，几何精度达ISO P4/P2级


旋转重复定位精度可达±1″，满足纳米级定位需求。


03

极致紧凑：为“寸土寸金”的空间而生

三、极致紧凑：为“寸土寸金”的空间而生


在工业机器人关节、微型手术臂、光学平台等空间受限系统中，轴向与径向尺寸是设计瓶颈。交叉滚子轴承的‌薄壁/超薄结构‌带来革命性优势：


结构方案轴向高度径向占用安装复杂度
传统组合（推力+径向）30–50mm大高（需对中、预紧）
‌交叉滚子轴承‌‌8–20mm‌‌极小‌‌低（单点安装）‌


安装空间缩减40%–60%，系统整体体积更轻、更紧凑。


04

典型应用场景：高端装备的“隐形脊柱”


应用领域作用体现
‌工业机器人关节‌实现多自由度高刚性旋转，抗冲击振动，保障重复定位精度
‌数控机床旋转工作台‌承受切削倾覆力，确保加工面平面度与圆度
‌医疗CT设备‌支撑高速旋转机架，降低振动噪声，提升图像清晰度
‌半导体制造装备‌在真空、洁净环境中实现纳米级晶圆定位
‌精密光学平台‌无回差、低摩擦回转，保障激光路径稳定性


这些场景的共同点：‌精度决定成败，空间决定可能‌。


不是“轴承”，而是“精密回转系统的核心引擎”


圆柱交叉滚子轴承‌，不是普通轴承的升级版，而是为现代高端装备量身定制的‌多轴刚性回转解决方案‌。它用极简结构，实现复杂功能；用微米级精度，支撑万亿级产业。


在智能制造与精密科技加速演进的今天，它正悄然成为“看不见的基石”——没有它，机器人会颤抖，CT图像会模糊，芯片制造将停滞。


它的作用，不只是承重，更是定义精度的边界。‌
