ENFORT进口轴承一文解析 — 推力球轴承安装结构：一环之差，成败千里

推力球轴承安装结构推力球轴承，看似简单，实则精密。它的成败，不在于材料多昂贵，而在于‌一个环的正确归属‌——是紧环随轴转，还是松环被误当成了“旋转主角”？错一步

推力球轴承安装结构

推力球轴承，看似简单，实则精密。它的成败，不在于材料多昂贵，而在于‌一个环的正确归属‌——是紧环随轴转，还是松环被误当成了“旋转主角”？错一步，轴颈磨损、轴承失效、设备停机，代价远超轴承本身。

核心原理：

紧环与松环的“命运分工”

组件	功能	配合方式	安装定位	运动状态
‌轴圈（紧环）‌	承受轴向载荷，传递旋转力	‌过渡配合‌（内径略小0.1–0.5mm）	依靠轴肩、螺母或卡簧轴向固定	‌随轴同步旋转‌
‌座圈（松环）‌	提供静止支撑面	‌间隙配合‌	贴合轴承座台肩、端盖等‌静止结构‌	‌绝对静止‌

✅铁律‌：松环永远贴静止件，紧环必须随轴转。

❌致命错误‌：松环被误装在旋转轴上 → 摩擦轴颈 → 磨损、发热、失效。

单向推力球轴承：

一环定乾坤

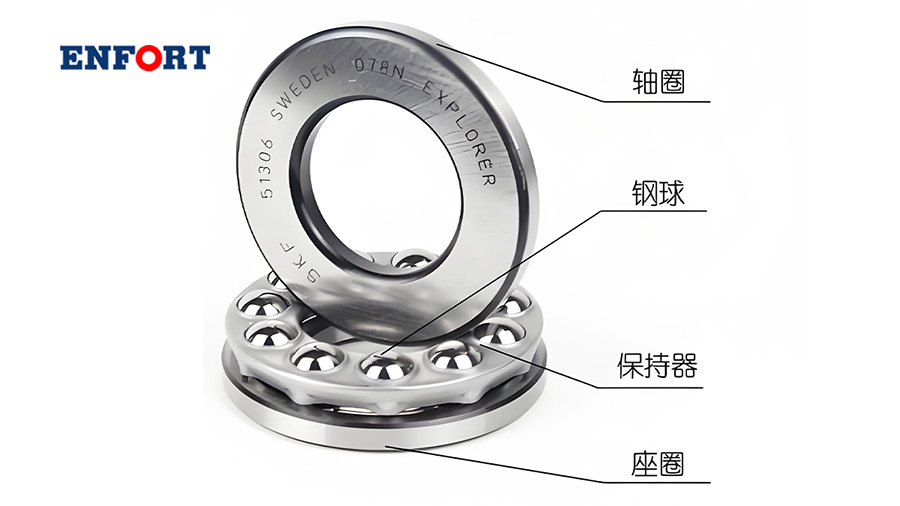

结构组成‌：1个轴圈 + 1个座圈 + 带保持架的钢球组件

安装要点‌：

轴圈‌：紧贴轴肩或用螺母锁紧，‌不可悬空‌

座圈‌：轻靠轴承座端面，‌留有微小间隙‌，避免过盈变形

禁止反装‌：一旦装反，松环随轴旋转，轴颈将被“砂纸打磨”

提示‌：单向轴承只能承受‌单方向轴向力‌。若载荷方向变化，必须更换为双向结构。

双向推力球轴承：

中圈是灵魂

结构组成‌：1个中圈 + 2个座圈 + 2个轴圈 + 钢球组件

关键逻辑‌：

中圈‌：与轴‌过渡配合‌，居中定位，‌必须轴向固定‌（卡簧/螺母）

两个轴圈‌：分别位于中圈两侧，随轴旋转

两个座圈‌：分别贴合两侧静止端面，‌绝对不动‌

安装风险	后果
中圈未轴向固定	两侧座圈受力不均 → 局部过载 → 早期疲劳剥落
座圈未贴紧静止面	轴向窜动 → 钢球偏载 → 保持架断裂

✅ ‌正确操作‌：先装中圈并锁死，再装两侧轴圈，最后确认座圈贴合无间隙。

安装铁律：

五步避免“隐形杀手”

1.禁止锤击‌

用专用压具或液压工具，‌均匀施压于紧环或中圈‌，切勿敲击钢球或保持架。

2.加热仅限轴圈‌

过盈配合时，‌仅加热轴圈至90–100°C‌，座圈严禁加热，防止变形。

3.安装面“零瑕疵”‌

垂直度 ≤ 0.02mm

表面粗糙度 Ra ≤ 1.6μm

无毛刺、油污、铁屑‌

4.轴系必须轴向对中‌
