恩弗特轴承盘点之NSK 7207角接触球轴承参数全面解析：尺寸、材质及核心特性详解

NSK 7207角接触球轴承参数解析：尺寸、材质及核心特性核心尺寸与结构特征参数项数值说明‌内径 (d)‌35 mm精密匹配标准轴径，公差等级可达P4/P5‌外

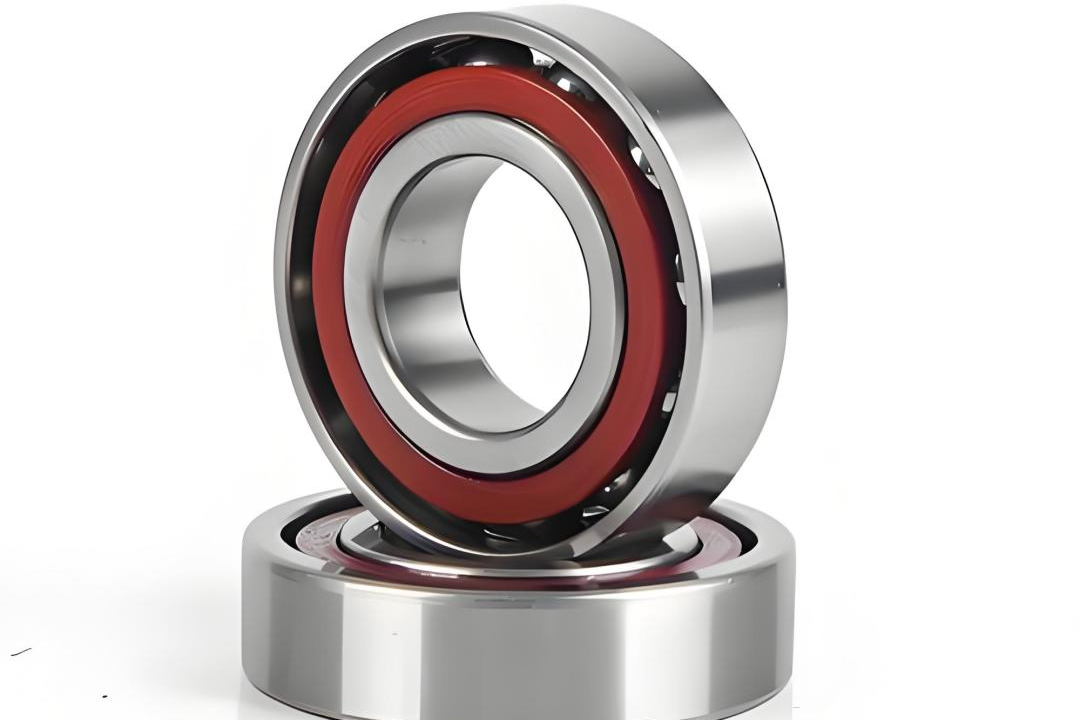

NSK 7207角接触球轴承

参数解析：尺寸、材质及核心特性



核心尺寸与结构特征



参数项数值说明
‌内径 (d)‌35 mm精密匹配标准轴径，公差等级可达P4/P5
‌外径 (D)‌72 mm外圈结构优化，适配标准轴承座
‌宽度 (B)‌17 mm单列标准宽度，轻量化设计
‌倒角半径 (r)‌≈1.1 mm保证安装时无干涉，提升装配精度
‌倒角半径 (r₁)‌≈0.6 mm最小倒角，避免应力集中
‌安装尺寸 da‌≈42 mm轴肩定位直径，确保轴向定位可靠
‌安装尺寸 Da‌≈65 mm座孔挡肩直径，防止外圈轴向窜动
‌单重‌277–284 g轻质高强，适用于高速旋转部件


关键提示‌：所有尺寸均基于‌无后缀标准型7207‌，后缀变更（如DT、DB）将导致宽度翻倍至34mm，安装空间需重新核算。


材质与制造标准



内外圈与滚动体‌：采用‌高纯度高碳铬轴承钢‌，符合 ‌JIS G 4805（SUJ2）‌ 与 ‌ISO 683-17（AISI 52100）‌ 双重标准

化学成分核心控制‌：

碳（C）：0.95–1.10%

铬（Cr）：1.30–1.60%

磷（P）、硫（S）：≤0.025%

热处理工艺‌：经830–860℃油淬 + 150–180℃回火，硬度达 ‌61–66 HRC‌


保持架材质‌：

标准型‌：冲压钢（W）

高速/高温型‌：工程塑料（PA46，T后缀）

高精度型‌：铜合金实体保持架（M后缀）


接触角与载荷能力对比



后缀接触角 α轴向承载能力额定动载荷 Cr (kN)额定静载荷 Cor (kN)典型应用场景
‌无后缀 / C‌15°基础‌28.0–30.5‌‌18.5–19.9‌通用高速电机、轻载主轴
‌A / A5‌25°中等‌30.5–32.0‌‌20.5–22.0‌数控机床主轴、齿轮箱
‌B‌40°高‌35.0–38.0‌‌25.0–27.0‌重载冲击设备、破碎机
‌ACDT / A5DT‌25°（串联）极高‌45.7‌‌37.3‌高速电主轴、精密磨床
‌ACDB / A5DB‌25°（背对背）极高‌45.7‌‌37.3‌悬臂载荷、抗倾覆工况


注意‌：后缀直接影响载荷能力。‌7207‌（无后缀）与‌7207ACDT‌虽同为35×72mm，但载荷能力提升近50%，不可互换。


极限转速与润滑方式



润滑方式标准型7207（15°）高速型（如7207ACDT）
‌脂润滑‌14,100–15,000 rpm8,800 rpm
‌油润滑‌18,700–20,000 rpm11,000 rpm


转速影响因素‌：

保持架材质（塑料 > 钢）

配置方式（DT/DB因宽度增加，转速下降）

预紧力大小（过紧降低极限转速）


推荐润滑‌：

低速重载 → 高粘度锂基脂

高速精密 → 循环油雾润滑


行业实践‌：在高速电主轴中，7207C配合油雾润滑，可稳定运行于18,000 rpm以上，寿命超1500小时。


成对安装方式：DB、DF、DT全解析



安装方式后缀代号结构特点接触角趋势适用场景优势
‌背对背‌DB / BDB外圈宽端面相对‌扩散型‌（向外发散）悬臂载荷、抗倾覆力矩刚性最强，热膨胀不卡死
‌面对面‌DF / BDF外圈窄端面相对‌收敛型‌（向内集中）高转速、低离心力易预紧，适合高速旋转
‌串联‌DT / BDT外圈同向排列‌平行型‌（轴向叠加）单向重载、轴向力集中承载能力叠加，轴向定位稳定


安装要点‌：

使用专用隔圈，平行度需控制在 ‌≤1μm‌

加热温度不得超过 ‌120℃‌，避免材料退火

预紧力需通过螺母精确调整，消除轴向游隙


典型工业应用场景



机床主轴‌：数控车床、磨床、雕铣机的高速旋转核心

高速电机‌：伺服电机、主轴电机、电动工具

齿轮传动系统‌：减速机、变速箱、差速器

精密设备‌：注塑机螺杆驱动、激光切割头、半导体设备

工业自动化‌：机器人关节、自动装配线、包装机械


工程师实录‌：

“在一台进口五轴加工中心中，我们用7207ACDB替代深沟球轴承后，主轴径向跳动从8μm降至2μm，表面光洁度提升30%。” —— 某精密机械维修工程师


选型与使用建议



选型口诀‌：


“载荷大选B，转速高选A，双向力选DB，单向重选DT”‌


避坑提醒‌：


勿将7207C与7207AC混用，接触角不同导致预紧失效

勿单列使用承受双向轴力，易造成滚道剥落

成对安装必须成对采购，确保游隙匹配

安装前必须清洗、干燥，避免杂质进入滚道


替代型号参考‌：


SKF：7207ACD/DB、7207B

FAG：B7207E·XN

NTN：7207AC/DF

NACHI：7207C


官方建议‌：NSK官网技术手册明确指出，‌所有参数以完整型号（含后缀）为准‌，仅凭“7207”无法确定性能。



为什么7207是精密机械的“黄金标准”？


尺寸标准化‌：35×72×17mm，全球通用

材质顶级‌：SUJ2钢+高精度热处理，寿命长、稳定性强

结构灵活‌：通过后缀可适配从轻载到重载、从低速到超高速的全场景

成对可调‌：DB/DF/DT三种配置，精准匹配复杂工况

行业验证‌：广泛应用于全球高端制造设备，故障率低于0.3%


最终建议‌：

若您用于‌机床主轴、高速电机或精密传动系统‌，‌7207系列‌是经过时间验证的最优解。

请务必使用完整型号（如7207ACDB）进行采购与设计‌，避免因后缀遗漏导致设备失效。
