滑块结构解析：隐藏在机械心脏中的精密运动艺术家——恩弗特

滑块结构解析滑块，这个看似简单的金属构件，实则是现代制造业中‌最沉默的运动指挥家‌。它不发声、不发光，却在注塑模具、数控机床、内燃机甚至医疗设备中，精准完成每一


滑块结构解析




滑块，这个看似简单的金属构件，实则是现代制造业中‌最沉默的运动指挥家‌。它不发声、不发光，却在注塑模具、数控机床、内燃机甚至医疗设备中，精准完成每一次侧向抽芯、直线导向与运动转换。今天，我们揭开它的神秘面纱，看它是如何以毫米级的精度，驱动整个工业体系的运转。



1

从模具到引擎的核心角色


滑块并非单一形态，而是根据功能演化出三种经典架构，各司其职：


类型核心功能典型应用场景
‌模具滑块‌实现侧向脱模，破解产品倒扣结构注塑成型：汽车灯罩、手机外壳、家电面板

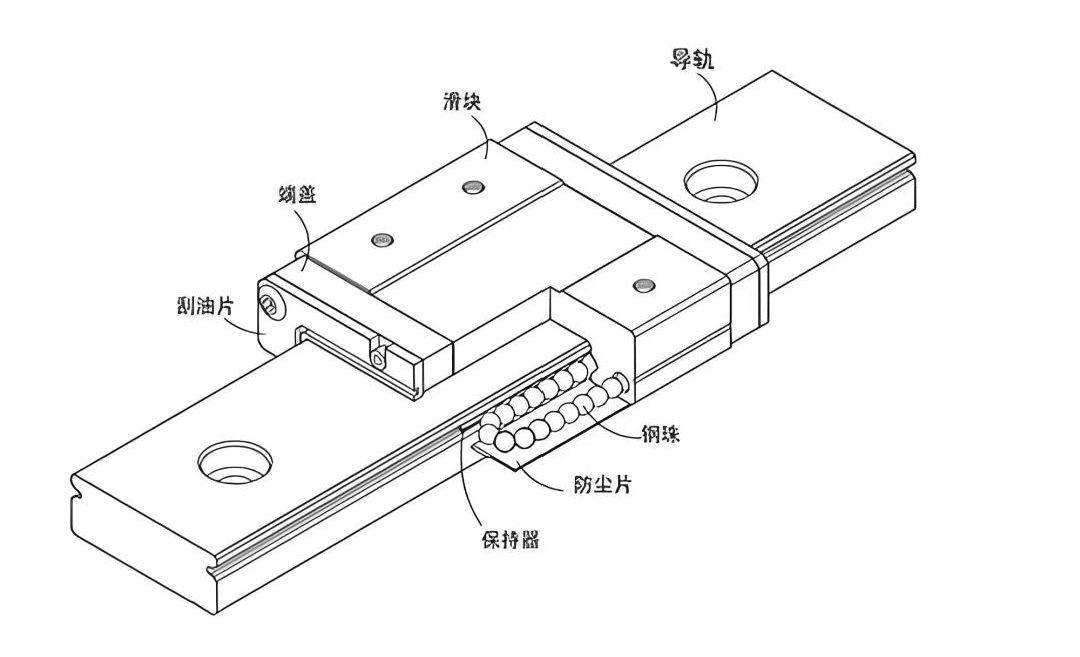

‌直线导轨滑块‌高刚性导向，支撑精密直线运动数控机床、半导体设备、自动化装配线
‌曲柄滑块机构‌将旋转运动转化为往复直线运动内燃机活塞、冲压机、空气压缩机


在注塑行业，一个小小的模具滑块，能决定一件产品是否能顺利脱模；在汽车引擎中，曲柄滑块将燃烧爆发的旋转力，转化为活塞的上下往复——‌没有它，现代机械将寸步难行‌。



2

结构拆解与材料科学


一个高性能滑块，是材料、工艺与力学设计的完美融合。



1. 驱动系统：动力的“神经中枢”


·斜导柱驱动‌：倾角控制在 ‌12°~25°‌，结构简洁，成本低，适用于抽芯力 ‌<5吨‌ 的中小型模具。

·液压驱动‌：集成‌位移传感器‌，行程可超 ‌100mm‌，精度达微米级，专为高复杂度、长行程工况设计。

·弯销驱动‌：截面呈渐变曲线，突破空间限制，实现‌非线性轨迹运动‌，常用于多向抽芯的精密结构。



2. 滑块本体：强度与轻量的平衡术


材料类型硬度范围适用场景
‌SKD61‌HRC 48–52常规塑料注塑模具
‌H13‌HRC 50–54高温工程塑料、热流道系统
‌硬质合金‌HRA >85超耐磨、长寿命需求（如电子连接器模具）

设计细节：分型面预留 ‌1°~3°‌ 脱模斜度，内部开设‌减重孔‌，在保证刚性的同时降低惯性，提升响应速度。



3. 导向与定位：精度的“守护者”


·耐磨板‌：采用‌青铜合金‌或‌石墨铸铁‌，厚度 ‌8~12mm‌，安装时需低于滑块导滑面 ‌0.5mm‌，形成“自润滑+微间隙”缓冲层。

·定位装置‌：弹簧预压或液压锁紧，确保滑块在合模瞬间‌零位移‌，重复定位误差 ‌≤0.02mm‌。



4. 锁紧机构：抵抗注射压力的“铁腕”


为抵御高达 ‌100~200MPa‌ 的熔体压力，滑块必须配备可靠锁紧：


·镶拼式‌：模块化设计，便于维修更换

·嵌入式‌：与模板一体成型，刚性极强

·整体式‌：适用于超大吨位模具，抗变形能力最优



3

5大关键参数决定成败


滑块设计，差之毫厘，谬以千里。以下五项是工程师必须死守的“黄金法则”：


设计要素规范要求失效后果
‌倾斜角α‌≤25°合模干涉、磨损加剧、寿命骤降
‌行程S‌S = 倒勾深度T + ‌2~3mm‌脱模不彻底，产品拉伤、粘模
‌配合间隙‌斜导柱-滑块：‌0.5mm‌导滑槽：‌0.01–0.03mm‌过松：晃动；过紧：卡死
‌复位精度‌重复定位误差 ‌≤0.02mm‌产品尺寸波动、良率下降
‌冷却系统‌水道距成型面 ‌5~8mm‌，流速 ‌≥1.5m/s‌温度不均→变形、缩痕、周期延长


冷却设计常被忽视，实则至关重要——‌温度波动10℃，可能导致产品尺寸偏差0.05mm以上‌。



4

从工厂到医疗的广泛应用


除了上述三大主战场，滑块技术正悄然渗透进更多精密领域：


·喷涂设备‌：实现喷头的精准往复轨迹控制

·电子机械‌：半导体晶圆搬运中的微米级定位

·纺织机械‌：梭子的高速往复运动

·医疗器械‌：CT扫描仪的滑动探测器平台

·印刷包装‌：模切机的侧向定位机构


小滑块，大世界



滑块，是机械设计中‌最低调的英雄‌。它不追求炫目的外观，却以极致的精度、可靠的耐久和优雅的力学逻辑，支撑起现代工业的骨架。



从你手中的手机外壳，到医院里为你拍片的CT机；从汽车引擎的每一次燃烧，到工厂里自动装配的精密零件——‌滑块，无处不在，无声胜有声‌。


下一次当你看到一件完美脱模的塑料件，别忘了，是它，在背后完成了那关键的0.5毫米移动。
