ENFORT疑问详解：滚珠丝杠轴承安装方式：选对方法，精度提升50%以上

滚珠丝杠轴承安装方式选对方法，精度提升50%以上在数控机床、自动化设备与精密加工系统中，‌滚珠丝杠‌是实现高精度直线运动的核心部件，而它的‌轴承安装方式‌，直接


滚珠丝杠轴承安装方式

选对方法，精度提升50%以上


在数控机床、自动化设备与精密加工系统中，‌滚珠丝杠‌是实现高精度直线运动的核心部件，而它的‌轴承安装方式‌，直接决定着整机的定位精度、刚性稳定性与使用寿命。选错一种安装方式，可能让昂贵的伺服系统沦为“振动源”。


以下是三种主流安装方式的深度解析，助你一次选对，避免返工。


1

三种安装方式对比：结构、性能与适用场景


安装方式结构特点承载能力热变形处理精度等级典型应用场景
‌一端固定一端自由‌固定端双向锁紧，自由端悬空无约束低轴向载荷自由伸缩，无需补偿★★☆☆☆（中低）短丝杠（<1m）、全闭环系统、轻载设备
‌一端固定一端支承‌固定端双向定位，支承端仅径向约束，可微量浮动中等轴向与径向载荷微量浮动释放热应力★★★★☆（高）‌中小型数控机床主流方案‌（占比超70%）
‌两端固定‌两端均施加预紧，刚性闭环结构高轴向与径向载荷必须预拉伸补偿★★★★★（超高）大型龙门机床、重型加工中心、高精度磨床




关键洞察‌：‌“一端固定一端支承”‌ 是性价比最高的方案，兼顾精度、稳定性与安装便利性，是绝大多数中端数控设备的首选。





2

安装核心要点：细节决定成败



1. ‌轴承选型：别让深沟球轴承“背锅”‌

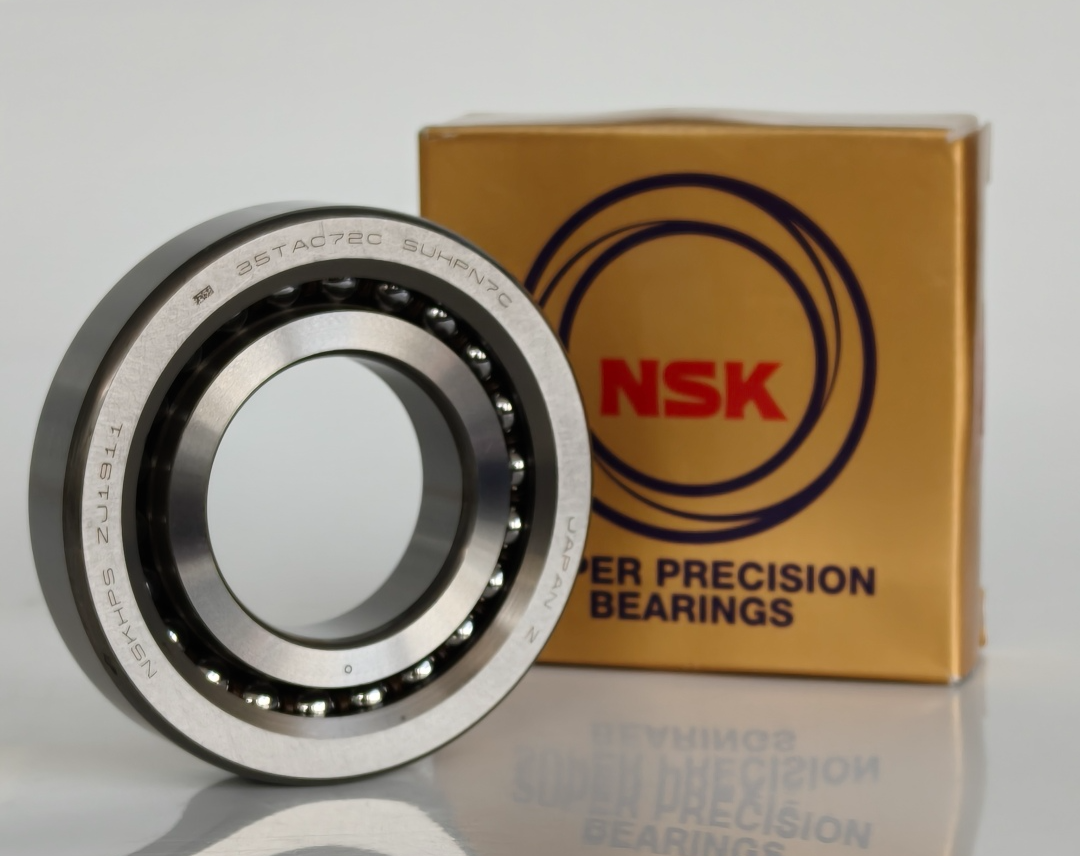

·固定端‌：必须使用‌双列角接触球轴承‌（如7000AC系列），可同时承受‌轴向+径向复合载荷‌，确保定位刚性。

·支承端‌：可选用‌深沟球轴承‌，但‌仅限径向承载‌，严禁承受轴向力，否则将导致轴承早期失效。

·严禁‌在固定端使用单列深沟球轴承——它无法承受轴向推力，会导致丝杠轴向窜动，精度瞬间崩塌。



2. ‌预紧力调整：0.01mm的误差，可能毁掉整台设备‌

·仅两端固定方式‌需施加‌轴向预紧力‌，目的是消除间隙、提升刚性。

·预紧力过大‌ → 摩擦升温、轴承寿命骤降、振动加剧。

·预紧力过小‌ → 丝杠反向间隙增大，定位精度失效。

·推荐操作‌：使用‌扭矩扳手+轴向位移传感器‌，按厂商推荐值（通常为轴承额定动载荷的1%~3%）精确设定。



3. ‌热变形补偿：长丝杠的“隐形杀手”‌

·金属丝杠每升高1°C，每米伸长约12μm。

·>2m丝杠‌必须采取‌预拉伸安装‌：在常温下将丝杠拉伸至理论热伸长量（如：2m丝杠，温升30°C → 预拉伸0.72mm）。

·或采用‌浮动支承端+弹性联轴器‌，允许热膨胀自由释放。

·忽略热补偿 → 丝杠弯曲、轴承过载、定位漂移，最终导致加工尺寸超差。


3

安装流程速记（工程师必备）



清洁‌：丝杠、轴承座、端盖无尘无油。


定位‌：固定端先装，确保同轴度≤0.005mm。


选配‌：固定端→双列角接触轴承；支承端→深沟球轴承。


预紧‌：两端固定时，用专用工具测量并设定预紧力。


补偿‌：长丝杠预拉伸，或确认支承端浮动余量≥0.2mm。


测试‌：手动旋转无卡滞，通电空转检测振动与温升。


4

行业建议：制造企业如何选？





一端固定一端支承 + 双列角接触轴承 + 预拉伸补偿‌

—— 成本可控、精度达标、维护简便，是本地企业提升产品良率的“沉默引擎”。


选对安装方式，不是技术炫耀，而是对精度的敬畏。‌

别让一个错误的轴承安装，拖垮你整台设备的竞争力。
