什么是杆端关节轴承？

核心原理、选型与保养全解析

在工程机械、液压设备、汽车传动系统中，藏着一个看似小巧、却至关重要的核心零部件——杆端关节轴承。很多机械设备之所以能灵活摆动、自适应安装偏差、稳定传递动力，都离不开它的加持。不同于普通固定式轴承，它兼具旋转、摆动、自适应错位的能力，是各类连杆传动结构的“柔性连接核心”。今天就带大家全面读懂杆端关节轴承，搞懂它的工作逻辑、选型方法与使用要点。

什么是杆端关节轴承？

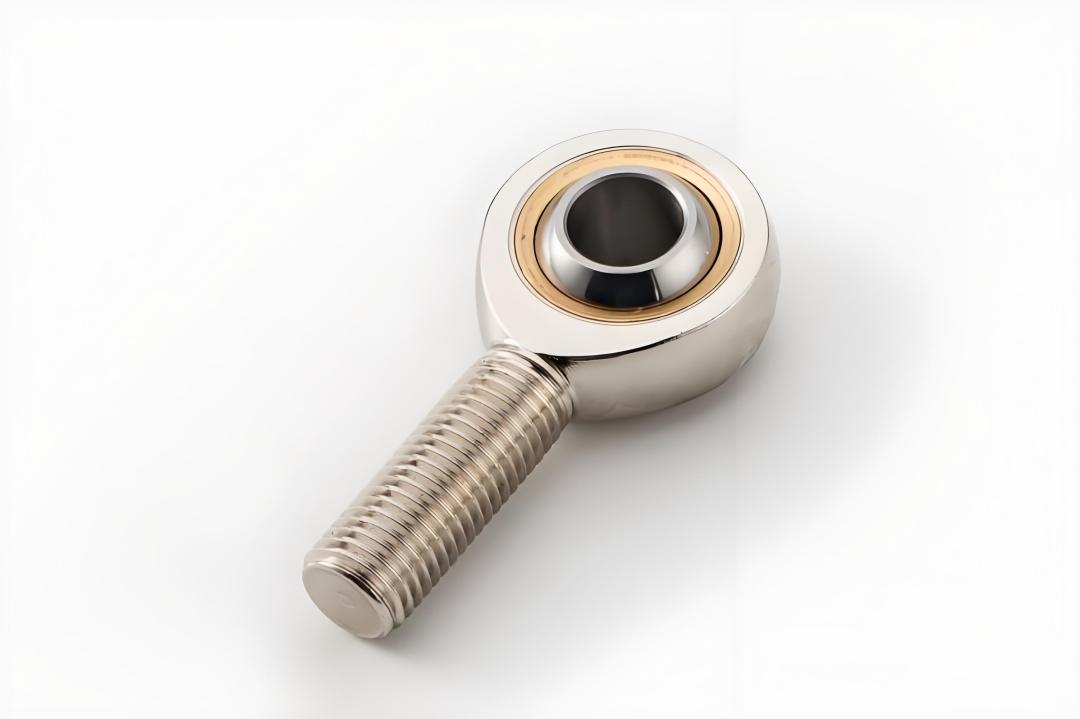

杆端关节轴承是一种自带杆端结构的球面滑动轴承，属于精密机械连接件，专门用于各类杆件对接场景。普通轴承大多只能单一旋转，而它最大的特色是可实现任意角度自由旋转、多角度摆动，完美适配设备安装错位、轴心偏移、角度动态变化的复杂工况。

简单来说，当机械设备的两个连接部件无法做到绝对同心、存在安装偏差，且工作中需要频繁摆动、转动时，杆端关节轴承就是最优连接配件。它能有效抵消安装误差、缓冲运行偏差，避免机械卡顿、部件磨损，广泛适配各类动态连杆传动结构。

杆端关节轴承的工作原理：

它能实现灵活运动的核心，源于极简且科学的内部球面结构，整体由带外球面的内圈和带内球面的外圈两大核心部件组成，二者紧密贴合形成球面滑动接触面，这也是其所有性能的基础。

区别于传统轴承的硬性对接，球面贴合的设计让轴承无需依赖精准同心度，即便支承轴与轴壳孔存在较大错位、偏心偏差，依然可以顺畅运转，实现全方位旋转、偏转与摆动。在载荷承受方面，它以承受径向负荷为主，同时可承载一定的轴向负荷，行业通用标准下，轴向载荷不超过径向载荷的0.2倍，完全满足绝大多数常规机械的动力承载需求。

怎么选合适的型号？

杆端关节轴承型号繁多，选型核心只需抓住螺纹类型、润滑方式、杆型结构、尺寸规格四大关键，快速匹配适配型号，避免错配影响设备运行。

按螺纹类型区分：

这是最基础的选型依据。内螺纹适配设备内嵌安装场景，型号以SI开头，常见SI…E型；外螺纹适配外露对接安装场景，型号以SA开头，常见SA…E型，两种型号覆盖绝大多数常规安装需求。

按润滑方式区分：

普通无润滑槽型号需定期人工加注润滑脂；自带润滑槽的专用型号，后缀会标注ES或S，如SI…ES型、SIB…S型，润滑更均匀、维护周期更长，适合高频运转设备。同时市面上也有免维护自润滑型号，可根据工况按需选择。

按杆型结构区分：

弯杆开球头结构代号为SQ，适配异形、狭窄安装空间；直杆开球头结构代号为SQZ，适配常规直线对接场景，结构规整、受力更均衡。

按尺寸系列区分：

主流分为EH加强型、EG加强型等系列，孔径规格覆盖6mm-16mm，选型时优先匹配设备实际安装孔径，同时结合设备载荷需求选择常规款或加强款。

核心应用场景：

凭借自适应错位、灵活摆动、承载稳定的优势，杆端关节轴承的应用场景十分广泛，深耕多个工业领域。核心应用包含工程液压油缸、锻压机床、各类工程机械、汽车减震器、水利机械、自动化连杆设备等。无论是大型工程设备的动力传动，还是汽车精密减震结构，它都能发挥缓冲、联动、稳传动力的核心作用，保障设备运行的稳定性与灵活性。

延长轴承使用寿命的关键

杆端关节轴承的使用寿命，除了取决于型号适配度，规范的安装与保养至关重要，日常使用需牢记三大核心要点：

润滑管理：

除专用自润滑型号外，所有轴承使用前必须加注适配油脂润滑，运行过程中需定期补加润滑脂，减少球面滑动磨损，避免干涩卡顿、异响故障。

规范安装：

严禁用锤子直接敲击轴承滑动接触面，避免球面受损、精度下降；大尺寸轴承可采用热安装工艺，但加热温度严格控制在280℃以内，防止内部聚四氟乙烯材质分解失效。

日常监测：

运行中定期监测轴承的运行声音、表面温度、振动幅度，一旦出现异常异响、高温、剧烈振动，需立即停机检查，及时排查磨损、错位、缺油等故障，避免引发设备更大损耗。

看似微小的杆端关节轴承，是工业机械不可或缺的“柔性连接枢纽”。独特的球面滑动结构，让它解决了传统轴承无法适配的偏心、错位、多角度摆动难题，凭借稳定的承载能力、灵活的运动性能，支撑着各类工业设备的高效运转。掌握它的核心原理、选型方法与保养技巧，既能精准匹配设备需求，也能有效降低设备故障概率、延长机械使用寿命。
