调心滚子轴承游隙标准：

C2/C0/C3/C4/C5 怎么选才对？

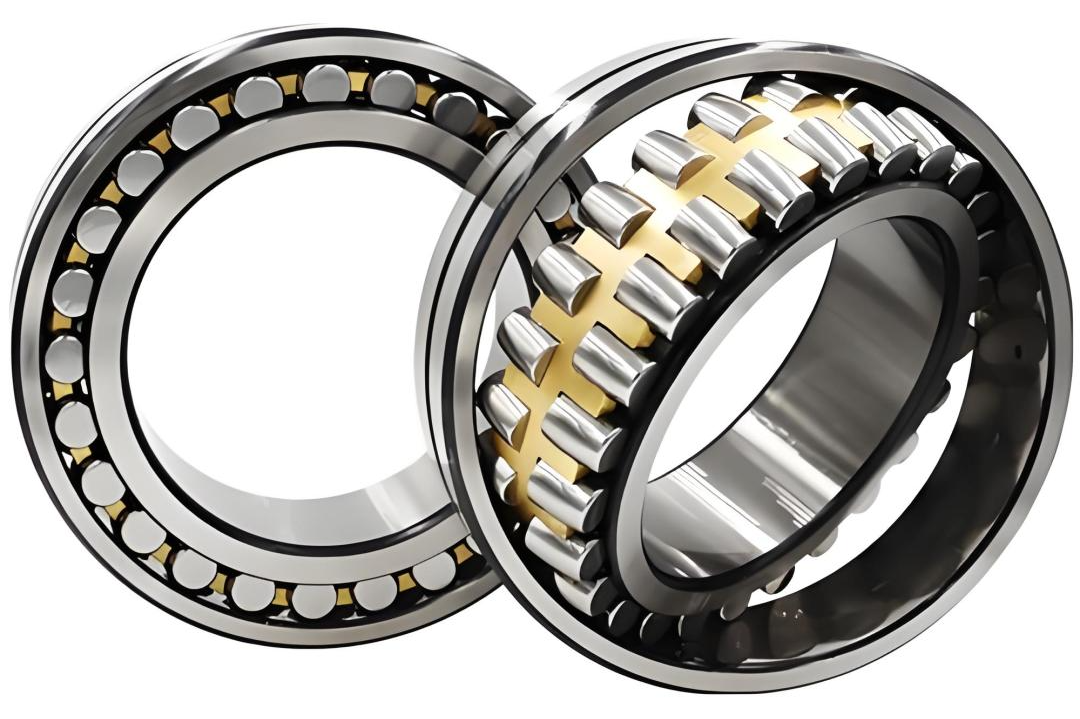

在工业传动系统中，调心滚子轴承是个 “老大哥” 级别的存在，能扛重负载、能自动调心，还能适应轴的微小偏斜。但很多工程师在选型时都会忽略一个关键参数 ——径向游隙。这个看似不起眼的 “小间隙”，直接决定了轴承的寿命、精度和运行稳定性。今天我们就来揭秘调心滚子轴承游隙的标准体系，帮你精准选型不踩坑！

一、游隙标准：国际与国标双权威背书

调心滚子轴承的径向游隙并非随意设定，而是有严格的国际和国家标准依据：

国际标准：ISO 5753-1《滚动轴承径向游隙第 1 部分：向心轴承》

国家标准：GB/T 4604.1-2012（等同采用 ISO 5753-1:2009）

行业参考：SKF 等国际知名品牌均遵循此标准体系SKF 集团

简单来说，游隙就是轴承未安装时内圈与外圈之间的径向间隙，它不是 “制造误差”，而是为适应工况变化预留的必要空间，用来补偿热膨胀、配合过盈和载荷变形。

二、游隙组别大揭秘：C2/C0/C3/C4/C5 到底啥意思？

根据 ISO 5753-1 标准，调心滚子轴承游隙分为五个组别，从紧到松依次排列：

游隙组别	代号含义	核心特点	典型应用场景
C2	小于标准组	间隙最小，旋转精度最高	精密机床主轴、高速电机、仪器仪表，需严格控制轴向位移的场合
C0 (CN)	标准游隙组	最常用，无需特别标注	普通机械、泵阀、减速器，正常工作条件及推荐配合
C3	大于标准组	间隙较大，补偿性好	电机、风机、空压机，中等过盈配合或温度变化较大的工况
C4	特大游隙组	间隙更大，适应性强	轧钢机、破碎机、振动筛，重载荷、大过盈配合或高温环境
C5	最大游隙组	间隙最大，极端工况专用	冶金设备、大型振动机械，极高温、极大过盈或强冲击载荷

关键记忆点：数字越大，游隙越大！C0 是 “中间派”，C2 偏紧，C3-C5 依次放宽。

三、数值范围：内径越大，游隙范围越宽

游隙的具体数值并非固定不变，而是与轴承公称内径尺寸密切相关 —— 内径越大，允许的游隙范围也越大。

典型数值示例（以内径 50mm 调心滚子轴承为例）：

C0 组：径向游隙约为0.025-0.055mm（25-55μm）

C3 组：径向游隙约为0.045-0.085mm（45-85μm）

实用换算技巧：

1mm = 1000μm，游隙数值通常以微米 (μm) 为单位标注

实际应用中，游隙选择需考虑安装后游隙变化（尤其是过盈配合时）

四、圆锥孔轴承：安装后游隙会 “缩水”，选型要留余量！

带圆锥孔的调心滚子轴承（如 222 系列）有个特殊属性：安装后游隙会减小！这是因为圆锥孔与锥形轴颈配合时，内圈会产生弹性变形，导致径向游隙收缩SKF 集团。

应对策略：

若采用过盈配合安装，初始游隙应选择比目标游隙大一级的组别

例如：目标工作游隙需要 C3，可选择 C4 初始游隙

安装时通过测量游隙减少量，确保达到理想工作状态SKF 集团

五、选型指南：不同工况的 “游隙密码”

选对游隙，轴承寿命可提升 30%-50%；选错游隙，可能导致轴承提前失效、噪音增大或精度下降。以下是不同工况的游隙选择建议：

1. 普通工况（首选 C0 组）

适用场景：一般机械、输送设备、离心泵、普通减速器

工作条件：常温 (20-80°C)、轻微过盈配合、平稳载荷

优势：平衡旋转精度与使用寿命，性价比最高

2. 特殊工况（C3/C4 组优先）

工况特点	推荐游隙	选择理由
过盈配合	C3/C4	补偿内圈变形导致的游隙减小
高温环境 (>100°C)	C3/C4	补偿热膨胀引起的游隙收缩
重载荷 / 冲击载荷	C4/C5	避免滚子与滚道接触应力过大
轴挠曲大	C3/C4	改善调心性能，适应轴的变形
轴向载荷大	C3/C4	降低轴向位移限制，减少摩擦
