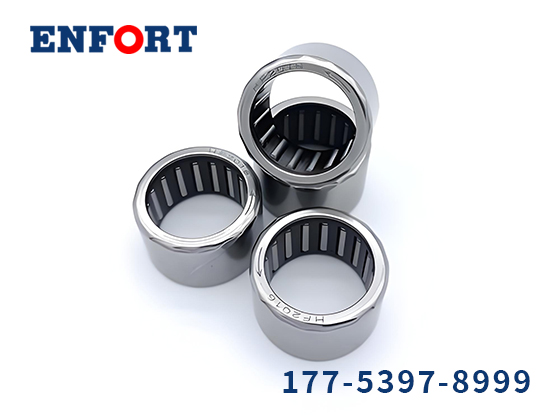

恩弗特：《单向滚针轴承：机械世界的 “单向通行” 守护者》

单向滚针轴承在精密机械的传动系统中，有一种看似小巧却至关重要的元件，它像一位严格的交通警察，只允许动力朝一个方向传递，坚决阻止反向回流 —— 这就是单向滚针轴承

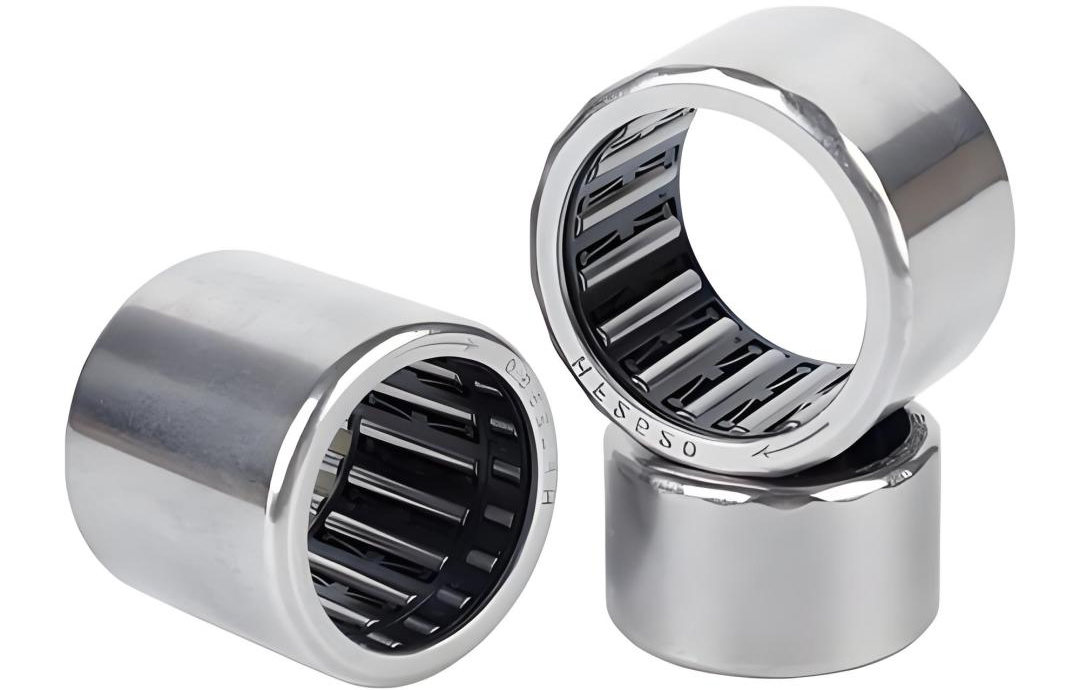

单向滚针轴承

在精密机械的传动系统中，有一种看似小巧却至关重要的元件，它像一位严格的交通警察，只允许动力朝一个方向传递，坚决阻止反向回流 —— 这就是单向滚针轴承，也被称为滚针离合器。它凭借独特的卡紧原理和紧凑结构，在纺织机械、汽车工业、渔具及健身器材等领域发挥着不可替代的作用。

什么是单向滚针轴承？

单向滚针轴承是一种允许轴单向自由旋转而反向锁死的精密传动元件，主要由冲压外圈、保持架、滚针及弹簧组成，利用斜坡滚子或楔块原理实现单向锁止。其核心优势在于径向截面小、传递转矩大，在有限空间内实现高效动力控制，最高转速可达34000r/min。

想象一下，当你骑自行车下坡时，无需持续蹬踏却能保持前进；当你使用鱼轮收线时，鱼儿拉扯不会导致线轴反转 —— 这些都是单向滚针轴承在默默工作的结果。

工作原理：精妙的 “卡紧” 艺术

单向滚针轴承的核心机制基于卡紧原理，通过滚动体在特定滚道内的位置变化实现单向锁止。根据设计不同，主要分为两种类型：

1. 斜坡滚子式设计（最常见）

自由旋转：当轴承沿允许方向转动时，滚子处于滚道 “下坡” 位置，空间较大，滚子自由滚动，内外圈脱离接触，几乎无摩擦损耗。

反向锁死：当反向转动时，滚子被推至 “上坡” 狭窄处，在弹簧压力下楔紧，将内外圈刚性连接，形成可靠的扭矩传递。

这种设计就像一个聪明的 “自动锁”，只在需要时发挥作用，无需额外控制。

2. 楔块式设计（高性能应用）

利用楔块在内外圈之间的楔入传递力量，楔块具有两个不同对角直径，通过自锁角实现扭矩传递。

随着扭矩增加，楔块滚动到新位置，确保平稳可靠的锁止，适合高负荷、高精度场合。

结构组成：精密部件的协同作战

单向滚针轴承看似简单，实则是多个精密部件的完美协同：

部件	功能与特点
冲压外圈	通常为合金板材拉伸而成的薄壁外圈，部分型号外圈具有滚花特征以增强固定，确保安装稳固
保持架	引导滚针正确排列，防止相互接触，降低摩擦和磨损，通常由高强度塑料或金属制成
弹簧	提供持续压力，确保滚针与滚道紧密接触，即使在低转速下也能快速响应锁止需求，可选用塑料簧片或不锈钢簧片
滚针	细长的圆柱形滚动体，数量多、直径小，在有限空间内提供大接触面积，保证高承载能力

特别值得一提的是，许多单向滚针轴承采用无内圈设计，直接安装在经过热处理的轴上，进一步减小径向尺寸，提高空间利用率。

主要型号与分类：按需选择的精准匹配

单向滚针轴承根据结构功能不同分为多个系列，用户需根据负载和安装空间选择合适型号：

1. HF 系列（滚针离合器）

由冲压外圈和塑料保持架组成，无内圈，直接安装在经过热处理的轴上

适用于径向空间受限的场合，是离合器中径向截面高度最小的类型

典型型号如 HF0406（轴径 4mm，额定扭矩 0.34N・m）、HF3520（轴径 35mm，极限转速 3900r/min）

部分型号如 HF..KF 采用塑料弹簧，HF..R 外圈部分滚花

2. HFL 系列（离合器和轴承组件）

在滚针离合器两侧加装支承轴承，可承受径向负荷

适用于需要同时承受径向力和单向传动的场景，如某些精密机床和自动化设备

3. 其他型号

包括 RCB、RC、FCB、FC 等系列，凡外形尺寸符合现行标准的列为标准型号，否则为特殊型号。这些系列针对不同工况设计，如高转速、高扭矩、特殊安装方式等。

应用场景：无处不在的 “单向守护者”

该轴承凭借高转速和大转矩特性，适用于多种需要逆止或超越功能的传动件，几乎渗透到我们生活的方方面面：

1. 工业机械领域

纺织机械：防止纱线缠绕时的倒转，保证织物质量稳定

印刷机械：确保纸张输送方向一致，避免套印不准

点钞机：实现钞票的单向输送，防止卡钞和逆流

洗衣机：脱水桶高速旋转时的安全保护，防止突然停机时的反转

精密机床：主轴系统的超越离合功能，提高加工精度

2. 消费产品领域

渔具收放线器（鱼轮）：钓鱼时防止鱼线因鱼的拉力而反转，是路亚爱好者的 “秘密武器”

遥控模型车：实现动力的单向传递，保护电机和传动系统

健身器材：动感单车、椭圆机等设备中防止踏板反向转动，确保运动安全

玩具车：简化传动结构，降低成本，提高可靠性

3. 汽车工业领域

发动机启动系统：起动机与发动机之间的动力传递，防止发动机启动后带动起动机高速旋转

变速箱：自动变速箱中的单向离合器，实现换挡平顺性和动力传递效率

巡航控制部件：维持车辆稳定速度，防止下坡时车速过快

关键性能指标与选型指南

选择合适的单向滚针轴承，需要关注以下关键参数和应用要点：

1. 核心性能参数

参数	说明
转矩范围	常用转矩范围为 0.34-121N・m，根据轴径和型号不同而异
转速限制	容许转速最高达 34000r/min，实际应用需预留安全系数
轴硬度要求	无内圈设计时，用户轴硬度需达 HRC58-62，建议对使用轴进行热处理以减少磨损
径向尺寸	比传统轴承小 30%-50%，特别适合空间受限场合
