你还不知道什么是推力滚针轴承？别急，恩弗特给您一分钟讲清楚

在汽车变速箱的平稳换挡中，在重型机床的精准运转里，在电动工具的持续发力时，有一种精密机械元件默默承载着关键的轴向载荷，它就是推力滚针轴承。作为推力滚子轴承的特殊

在汽车变速箱的平稳换挡中，在重型机床的精准运转里，在电动工具的持续发力时，有一种精密机械元件默默承载着关键的轴向载荷，它就是 推力滚针轴承。作为推力滚子轴承的特殊形式，它凭借“小身材、大能量”的优势，成为低速重载场景中不可或缺的核心部件。今天，我们就全面拆解推力滚针轴承，带你读懂它的核心价值与应用逻辑。

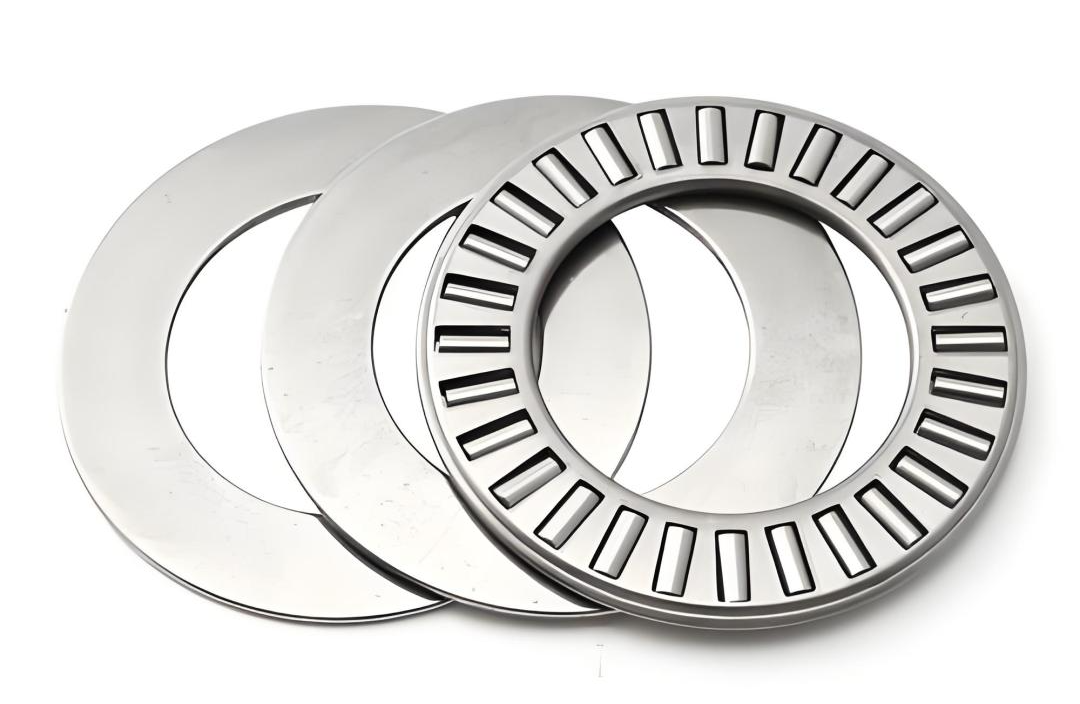

什么是推力滚针轴承？

推力滚针轴承，是一种以承受轴向载荷为主的精密机械元件，隶属于推力滚子轴承的特殊品类。它最突出的优势的是刚性大、占用轴向空间小，尤其适配低速重载的工作工况，相比普通推力球轴承，在相同外径尺寸下，能承受更大的轴向负荷，这也是它在众多重型设备中脱颖而出的关键原因。

从本质来说，它是通过模块化设计，将滚动摩擦替代传统的滑动摩擦，大幅降低部件磨损，延长设备使用寿命，其核心结构由保持架、滚针组件及定位圈构成，精准实现轴向力的传递与分散，广泛应用于汽车变速器、电动工具及重型机械等多个领域。

结构与原理：小部件里的大玄机

推力滚针轴承的卓越性能，离不开其科学的结构设计和清晰的工作逻辑，我们从核心结构和工作原理两方面，带你快速读懂它的“工作密码”。

核心结构：四大组件协同发力

推力滚针轴承采用模块化设计，主要由保持架、滚针、轴圈和座圈四大组件构成，各组件分工明确、协同工作，共同保障轴承的稳定运行：

1. 保持架与滚针：作为轴承的“核心传动件”，滚针的直径通常不大于5mm，长度为直径的3~10倍，细长的结构让它能在有限空间内承受更大载荷。不同系列的保持架设计各有侧重，NTB系列采用单保持架配圆柱滚针结构，适配常规场景；AXK系列则通过薄型保持架设计，实现更紧凑的安装高度，满足狭小空间的安装需求。部分高端型号还采用玻璃纤维增强聚酰胺保持架，在高温工况下仍能保持稳定性能。

2. 轴圈与座圈：作为“受力传递载体”，轴圈与轴配合安装，座圈则固定在轴承座或支撑结构上。其中WS/GS系列采用分体式设计，允许轴承在轴向载荷下产生±0.5°的偏转补偿，能有效适应轴系的对中偏差，避免因安装误差导致的轴承损坏。

3. 润滑系统：为减少滚动摩擦、延长使用寿命，保持架兜孔采用等角度分布设计，中间段设置鼓形凹槽用于嵌入润滑脂，形成高效自润滑系统。以AXK系列为例，采用油润滑时，其极限转速可达35500rpm，而脂润滑时极限转速会降至油润滑的25%，需根据实际工况灵活选择润滑方式。部分型号还配备微米级储油槽与多孔含油保持架，可实现3000小时免维护运行。

工作原理：高效传递轴向载荷

推力滚针轴承的工作逻辑非常简洁，核心是通过滚动摩擦实现轴向力的高效传递：滚针和圆柱滚子在推力保持架的引导和固定下，与推力轴承垫圈配合使用，可灵活组合出不同的轴承配置。当轴受到轴向力时，滚动体（滚针）会将力从轴圈平稳传递到座圈，再由座圈传递到设备的支撑结构上，通过线接触的方式有效分散轴向载荷，相比点接触的推力球轴承，承载能力大幅提升，同时大幅降低摩擦阻力，减少能量损耗和部件发热，保障设备平稳运转。

常见型号规格与应用场景

推力滚针轴承涵盖多个系列，轴径覆盖10-85mm范围，不同型号对应不同的载荷、转速需求，适配多样化的工业场景，下面为大家介绍最常用的型号和核心应用领域。

典型型号及核心参数

不同品牌、不同系列的推力滚针轴承，参数差异较大，以下是3种典型型号，覆盖常规场景和特殊需求：

1. AXK系列：应用最广泛的系列之一，动态额定负荷最高可达4380N，静态负荷达269000N，负荷能力随滚针数量线性增长，凭借薄型设计，适配轴向空间有限的场景，油润滑时极限转速表现优异。

2. FAG AXW15：精准适配单向轴向定位场景，内径15mm，外径31mm，基本额定动载荷11300N，极限转速13200r/min，稳定性强，常用于小型精密设备。

3. SKF NKXR35Z：组合式滚针轴承，内径35mm，可同时承受轴向和径向复合载荷，轴向基本额定静载荷达93kN，适配需要双向受力的复杂工况，灵活性更高。

主要应用领域

凭借“小空间、大承载”的优势，推力滚针轴承广泛应用于汽车、工业机械、重型设备等多个领域，成为设备平稳运行的“基石”：

1. 汽车工业：核心应用于液力自动变速器，需承受2000-5000N的轴向载荷及6000-15000rpm的转速，且必须配合IATF16949质量体系认证（汽车行业专用质量管理体系，是进入汽车供应链的必备条件）。此外，在差速器等部件中也有广泛应用，可有效承受轴向载荷，保障换挡平稳。

2. 工业机械：覆盖范围极广，包括酿酒设备、塑料机械、食品包装机械、罗茨泵及振动干燥机等，尤其适配空间有限、载荷较大的中小型设备，部分型号还用于烟草机械的干燥滚筒，凭借免维护特性提升设备效率。

3. 重型设备：专为低速大载荷场景设计，适用于重型机床、大功率船用齿轮箱、石油钻机及起重机吊钩等设备，能在恶劣工况下稳定承受巨大轴向载荷，保障设备安全运转。部分型号还应用于海上风机变桨轴承，通过特殊密封设计解决腐蚀难题，使用寿命可达8万小时以上。

选型指导与安装维护：延长寿命

推力滚针轴承的性能发挥，不仅取决于型号选型，更离不开正确的安装和维护。很多设备故障都源于轴承选型不当、安装错误或维护疏忽，以下要点请务必注意。

选型与安装要点

1. 公差控制：轴承压入设备后，需保证转动灵活无阻滞感；若转动卡顿，说明轴尺寸过大，需下调公差，同时需严格控制轴的圆度，避免因轴的变形导致轴承受力不均，部分精密场景需将圆度公差控制在0.002mm以内。

2. 装配方式：必须采用专用模具进行安装，压入轴时只能让小圈受力，压大圈时只能让大圈受力，严禁随意敲打轴承，否则会损伤沟道，导致轴承过早损坏。

3. 润滑管理：根据工况选择合适的润滑方式，油润滑的转速性能优于脂润滑，若设备转速较高，优先选择油润滑；若场景不便于频繁加油，可选用脂润滑，但需注意脂润滑时极限转速会大幅下降。同时，需避免润滑脂积留，防止产生异响。

4. 选型误区：避免忽视载荷大小和方向、错误预估轴承寿命、不考虑尺寸限制等问题，比如将推力滚针轴承用于高速场景，会因摩擦过热导致润滑失效甚至烧毁；在存在交变轴向力的环境中未配对使用，会造成轴承偏载或断裂。

维护与注意事项

1. 防尘设计：推力滚针轴承的外推力板与内推力板通过弧形凸起形成封闭结构，可阻隔95%以上粒径>50μm的颗粒物侵入，减少灰尘对轴承内部的磨损；在户外或多粉尘场景，可额外增加密封装置，进一步提升防尘效果。

2. 异物防止：装配前最好对相关部件做动平衡处理，避免铁屑等异物进入轴承内部；轴承室最好不要涂油或油脂，若有积留，易导致轴承运转时产生异响，影响使用体验和寿命。

3. 漆锈预防：在电机等封闭环境中，需选用优质绝缘漆，并做好烘干通风处理，防止绝缘漆产生的酸性物质腐蚀轴承沟道，导致漆锈产生，影响轴承性能。

推力滚针轴承的核心价值

推力滚针轴承以“紧凑结构、强大承载、适配低速重载”为核心优势，通过科学的结构设计和高效的力传递原理，成为汽车、工业、重型设备等领域的关键精密元件。它的存在，不仅解决了“小空间、大载荷”的安装难题，更通过降低磨损、提升稳定性，延长了设备的使用寿命，降低了维护成本。

无论是选型、安装还是维护，只要抓住核心要点，就能充分发挥推力滚针轴承的性能优势，为设备平稳运转提供可靠保障。如果您需要根据具体工况选型，或想了解更多型号的详细参数，可进一步咨询专业技术人员。
