什么是滚轮式导轨？

无论是工业车间里高速运转的自动化生产线，还是家里抽屉顺畅的推拉动作，背后都藏着一个“隐形功臣”——滚轮式导轨。它看似不起眼，却是机械传动与导向领域的核心部件，默默承担着精准导向、降低摩擦的关键作用。今天，我们就用通俗的语言，带大家全面了解：什么是滚轮式导轨？它有哪些特点？又能应用在哪些场景？

一.

核心定义：滚轮式导轨是什么？

简单来说，滚轮式导轨是一种通过滚轮在导轨面上滚动，实现物体直线或曲线运动的机械导向部件，核心作用是替代传统滑动摩擦，将其转化为阻力更小、精度更高的滚动摩擦，从而提升运动的平稳性和效率。

作为目前市场上供应最充足的导轨类型之一，滚轮式导轨涵盖了多种规格与价位，适配不同的负载需求和使用场景。从民用领域几十元的轻型滑轨，到工业领域数千元的重型导向系统，常见供应商均可提供定制化产品方案，无论是普通用户还是企业采购，都能找到适配的型号。

其中，工业级V型导向滚轮导轨凭借高承载、自清洁的突出优势，成为目前应用最广泛的类型，几乎覆盖了工业自动化的各个核心场景。

二.

工作原理：从“滑动”到“滚动”的效率升级

滚轮式导轨的核心逻辑很简单：用“滚动”替代“滑动”，从根源上降低摩擦阻力、提升运动精度。但根据应用场景的不同，其具体工作机制也有所差异，主要分为两种类型：

1. 工业V型导向机制（主流类型）

这种导轨主要用于工业重型设备，核心优势的背后，是三个关键设计：

首先是线接触与自清洁：它采用带V型槽的滚轮轴承，在经过淬硬处理的V型导轨面上滚动，滚轮与导轨的接触线和滚轮中心轴线呈斜交状态。当滚轮高速转动时，会产生瞬时“刮擦”效应，就像自带“清洁刷”，能自动清除导轨面上的灰尘、切屑等杂质，无需额外清理，特别适合粉尘较多的工业环境。

其次是低摩擦与高承载：滚轮内部通常采用双列角接触球轴承结构，外圈经过加厚设计和精密磨削，再配合V型线接触的独特设计，不仅大幅减小了摩擦阻力，还能显著提升承载能力——单个滚轮的径向负载承受能力最高可达1458kg，足以应对重型设备的运行需求。在汽车焊接系统中，这种结构还能将摩擦系数降低至传统滑动导轨的1/3，保障设备高精度运行。

最后是预紧力可调：系统支持通过调整偏心滚轮的偏心距，获得所需的预紧力，从而彻底消除导轨与滚轮之间的间隙，保证整个导轨系统的刚性和稳定性，避免运行时出现晃动，进一步提升运动精度。

2. 家具轻型滑轨机制（民用类型）

这种导轨主要用于日常家居场景，结构相对简单，早期多由一个滑轮和两根轨道构成，能实现基本的推拉功能，但承重力较差，也没有缓冲效果，目前正逐渐被更先进的钢珠滑轨取代。不过，随着技术升级，DTC、百隆等高端品牌推出的重型隐藏滑轨，已能实现40kg-60kg的承重，还具备静音阻尼和三维调节功能，广泛应用于高端住宅和商业空间。

三.

应用领域：工业民用，无处不在

滚轮式导轨的适配性极强，根据负载能力和精度要求的不同，既能胜任工业领域的重型作业，也能满足民用领域的轻型需求，真正实现“一轨多用”。

1. 工业自动化与重型设备（核心应用场景）

在工业领域，滚轮式导轨是自动化生产的“核心骨架”，广泛应用于数控机床、自动化生产线、重载设备、机器人及半导体制造设备中，用于实现高精度的直线或圆周运动。比如在汽车焊接产线中，它能让机器人手臂保持极高的定位精度，降低焊接缺陷率；在半导体制造中，可适配真空、极端温度等特殊环境，保障芯片制程的稳定性。

更突出的是它的特殊环境适应能力：凭借出色的密封设计和自清洁功能，它能在粉尘、碎屑较多，以及高温（最高可达260℃）、低温（最低可达-70℃）的恶劣环境中稳定运行，比如激光切割机、食品加工机械、纺织机械等，都能看到它的身影。

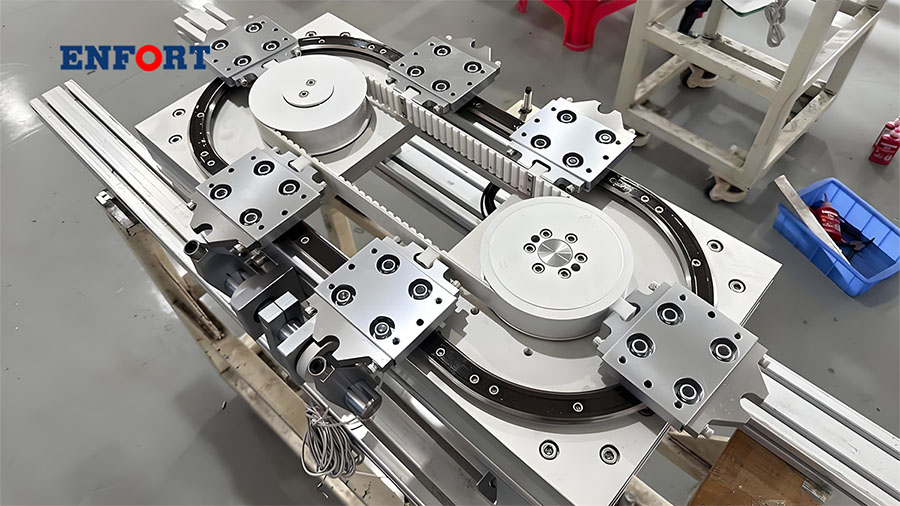

此外，圆弧型滚轮导轨通过V型滚轮在圆弧形导轨面上滚动，可实现精密自动装配和加工中的圆周运动，重复定位精度可达±0.05mm，完美适配环形装配线、检测线等场景。

2. 家具与轻型设备（日常应用场景）

在我们的日常生活中，滚轮式导轨也随处可见。比如电脑键盘抽屉、轻型衣柜抽屉等，所用的滑轨大多是简易款滚轮式导轨，能提供顺畅的推拉体验；而高端住宅、星级酒店的橱柜、衣帽间，常采用百隆、DTC等品牌的重型隐藏滑轨，不仅承重强，还能实现静音缓冲、三维调节，提升使用体验。其中百隆的760H魔顺阻尼滑轨，最大承重可达70kg，还具备四维调节功能，堪称民用滑轨的标杆产品。

四.

安装与维护：简单操作，长寿命

正确的安装和定期维护，是确保滚轮式导轨性能稳定、延长使用寿命的关键，尤其是工业级导轨，精度校准更是重中之重。不过相比其他类型的导轨，滚轮式导轨的安装和维护更为便捷，门槛更低。

1. 安装要点

V型导向滚轮导轨最大的优势之一，就是降低了对安装基准面的精度要求，装配省时省力，但仍需注意两点：一是确保滑块和轨道平行，避免受力不均；二是遵循规范流程——清理安装面、检测平面度、初步定位、按顺序锁紧装配螺钉、调整平行度，安装后进行运行测试，确保平稳无噪音。

对于圆弧导轨等特殊系统，还可根据精度、速度和成本需求，选择滚轮驱动、小齿轮驱动或同步带驱动方式，灵活适配不同场景。

2. 维护保养

滚轮式导轨的维护成本极低，核心优势体现在三点：一是免润滑设计，得益于精密密封和高品质润滑油脂，许多工业滚轮轴承可实现终身免润滑，大幅减少保养频率；二是部件可单独更换，当导轨或滚轮出现磨损时，无需整体更换，只需单独更换磨损部件，通过调整偏心距即可恢复预紧力；三是防尘防锈，在潮湿或腐蚀性环境中，只需定期检查防锈情况，必要时涂抹防锈油或加装防护罩，清理滑动面即可减少磨损。
