滚珠丝杠结构全解析

在数控机床精准切削、工业机器人灵活关节、半导体设备纳米级定位的背后，都有一个共同的核心传动部件 ——滚珠丝杠。它就像精密机械的 “心脏”，将旋转运动平稳转化为直线运动，凭借滚动摩擦原理，实现了传统滑动丝杠难以企及的高效率、高精度与长寿命。今天，我们就来深入拆解这个 “工业关节” 的内部结构，看看它是如何让精密运动成为可能的。

滚珠丝杠的核心使命

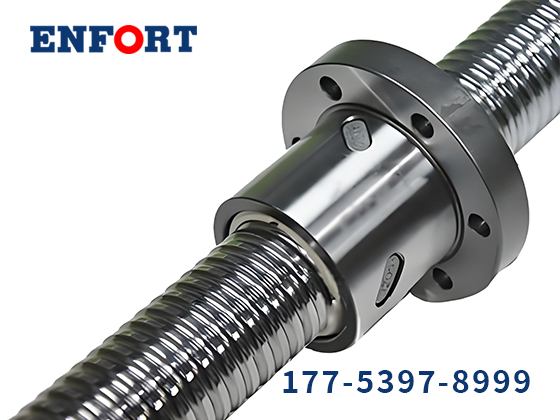

滚珠丝杠（Ball Screw）是一种基于滚动摩擦的精密传动装置，其核心功能是将电机的旋转运动高效转化为执行机构的直线运动，同时也具备可逆性（直线运动可反向驱动旋转）。相比传统滑动丝杠 20%-25% 的传动效率，滚珠丝杠效率可达92%-96%，几乎是滑动丝杠的 4 倍，这也是它成为高端装备 “标配” 的关键原因。

核心结构拆解：七大部件的精密协作

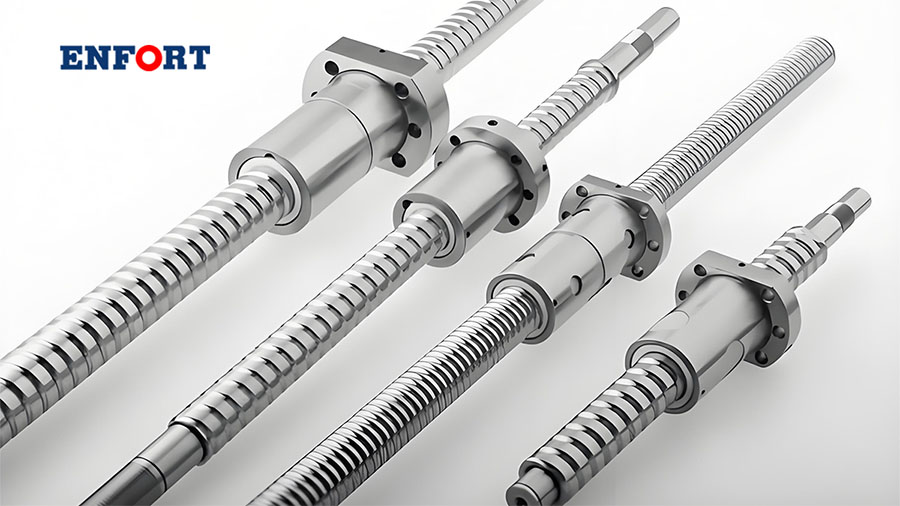

一个完整的滚珠丝杠副由七大核心部件组成，它们各司其职，共同实现高精度传动：

1. 丝杠（Screw Shaft）：传动的 “脊柱”

材质：通常采用高硬度合金钢（如 SCM450），经淬火处理后硬度达HRC 58~62，确保高强度与耐磨性

结构：表面加工有精密螺旋滚道，相当于滚珠的 “高速公路”，滚道的导程误差、牙型角偏差及表面粗糙度（通常要求Ra≤0.4 μm）直接决定定位精度

作用：作为主动输入轴，通过旋转带动滚珠与螺母运动

2. 螺母（Nut）：直线运动的 “执行者”

结构：内部设有与丝杠滚道精确匹配的螺旋滚道，是滚珠的 “跑道”，也是直线运动的输出部件

材质：与丝杠类似的高强度合金钢，部分高精度螺母采用特殊合金或复合材料提升刚性与耐磨性

创新方向：2026 年最新专利技术将反向器从螺母移至丝杠，避免在螺母上开槽，显著提升封闭性与防腐性能

3. 滚珠（Balls）：摩擦的 “终结者”

材质：采用 SUJ2 轴承钢（高碳铬轴承钢），硬度≥HRC 60，保证高耐磨性与长寿命

形状：高精度球形，直径公差控制在微米级，确保滚动顺畅与载荷均匀分布

作用：在丝杠与螺母滚道间滚动，将滑动摩擦变为滚动摩擦，大幅降低阻力，同时传递轴向力

4. 回流装置（Return Device）：滚珠的 “循环系统”

这是滚珠丝杠的核心技术之一，决定了滚珠的循环路径与性能表现，主要有三种类型：

类型	结构特点	优势	适用场景
内循环式	反向器集成于螺母内部	结构紧凑，占用空间小	小型化、高精度设备
外循环式	通过外部导管引导滚珠回流	承载能力高，加工简单	重载、高速应用
端塞循环式	从丝杠端部回流（符合 DIN 69051 标准）	节省空间、高速低噪	高精度、高速机床
