ENFORT 一文解析-鱼眼轴承工作原理：像眼球一样灵活的"关节"，藏着什么黑科技？

# 鱼眼轴承工作原理：像眼球一样灵活的"关节"你有没有好奇过，汽车悬挂、工程机械手臂、甚至飞机起落架上，那些需要"歪来歪去&quo

# 鱼眼轴承工作原理：

像眼球一样灵活的"关节"



你有没有好奇过，汽车悬挂、工程机械手臂、甚至飞机起落架上，那些需要"歪来歪去"又得扛住巨大力量的连接点，是靠什么实现的？答案就是今天的主角——‌鱼眼轴承‌，学名‌关节轴承‌。


它就像人体的肩关节、腕关节一样，既能灵活转动，又能承受巨大载荷。听起来简单，但这颗"金属眼球"背后的设计智慧，远不止"一个球在窝里转"那么简单。


# 鱼眼轴承到底是什么？

先搞懂它的"身份"

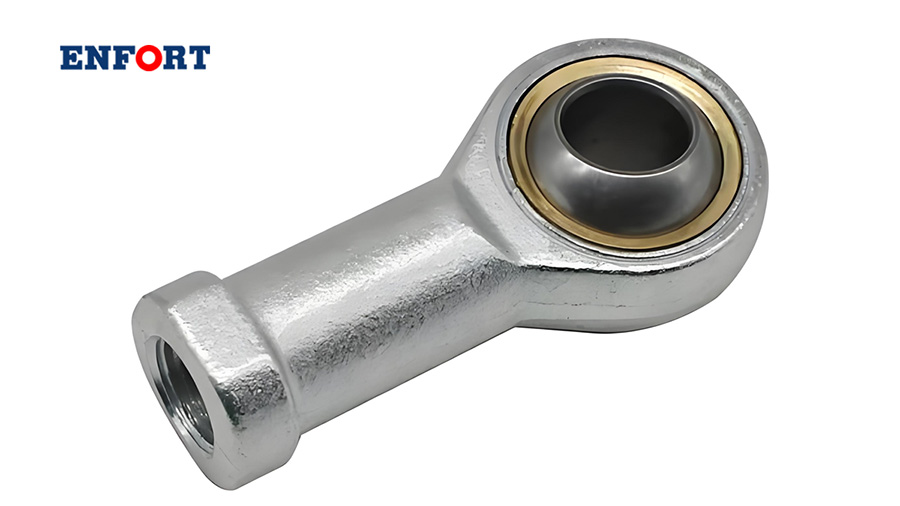

鱼眼轴承，正式名称叫‌关节轴承‌（Spherical Plain Bearing），是一种特殊的滑动轴承。


之所以叫"鱼眼"，是因为它的外形和结构都像鱼的眼睛——圆圆的、能灵活转动。它的核心任务只有一个：‌在两个部件需要相对摆动、倾斜或旋转时，提供一个低摩擦、高强度的连接点‌。


想象一下：如果两根杆子用普通轴承连起来，它们只能绕着一个轴转；但如果用鱼眼轴承，它们就能像人的手腕一样，上下左右任意角度摆动，同时还能传递巨大的力量。


# 鱼眼轴承的内部结构：

球面接触的精妙配合



鱼眼轴承能实现万向转动，秘诀就藏在它的内部配合方式里。拆开一看，结构其实不复杂，但每一处设计都恰到好处。


1. 球面接触：凸球面对凹球面，天生一对


鱼眼轴承的核心是‌两个球面的紧密贴合‌：


·内圈‌：外面是凸起的球面，就像一颗球的表面

·外圈‌：内面是凹陷的球面，正好能把内圈"包"住


这两个球面经过精密加工，贴合度非常高，形成了一个完美的‌滑动副‌。内圈可以在外圈里沿着球面任意方向转动，就像眼球在眼眶里转动一样自然。


为什么用球面不用圆柱面？因为圆柱面只能绕一个轴转，而球面能绕无数个轴转——这就是"万向"的来源。


2. 自调心能力：有点"歪"也不怕


这是鱼眼轴承最实用的特性之一。


在实际工程中，两根被连接的杆件，中心线很难做到绝对重合——安装误差、受力变形、热胀冷缩……各种因素都会导致轴线偏差。如果用普通轴承，这点偏差可能就会导致轴承卡死、磨损加剧。


但鱼眼轴承的‌球面结构天生具备自调心能力‌：即使两根杆子的中心线有角度偏差，内圈和外圈也能通过球面的相对滑动自动"找正"，始终保持良好的接触，不会出现偏磨或卡死。


简单说就是：‌装得有点歪、受力有点偏，它都能自己调整过来，照样正常工作‌。


3. 润滑方式：有的还会"自我滋养"


滑动就会有摩擦，有摩擦就得润滑。鱼眼轴承的润滑主要有两种路子：


·传统润滑型‌：需要定期注入润滑油或润滑脂，在两个球面之间形成油膜，减少摩擦

·自润滑型‌：在球面接触面上镶嵌‌聚四氟乙烯（PTFE）‌等自润滑材料，这种材料本身摩擦系数极低，‌不需要额外注油‌，就能长期稳定工作


自润滑型的鱼眼轴承特别适合那些难以维护、或者不允许油污污染的场景——比如食品机械、医疗器械、航天设备等。


# 鱼眼轴承能承受什么运动？

别把它当"高速轴承"用



鱼眼轴承虽然灵活，但它也有自己的"能力边界"。搞清楚它擅长什么、不擅长什么，用起来才不会出错。


1. 多向摆动：真正的"万向"能力


这是鱼眼轴承的拿手好戏：


·可以‌绕中心线旋转‌一定角度

·也可以进行‌倾斜运动‌（就是轴线歪来歪去）

·还能同时做旋转+倾斜的‌复合运动‌


这种多向运动能力，让它能适应各种复杂的动态轨迹——比如挖掘机铲斗的运动、汽车悬挂上下跳动时的拉杆摆动，都是靠鱼眼轴承来"跟"上的。


2. 载荷分布：扛径向力是主力，轴向力也能扛一点


鱼眼轴承的球面接触面积大，载荷分布均匀，所以承载能力很强：


·主要承受径向负荷‌：就是垂直于轴线方向的力，这是它最擅长的

·也能承受一定的轴向负荷‌：就是沿着轴线方向的力，但比例不能太大

·联合载荷也能应付‌：径向力和轴向力同时作用时，只要比例合适，没问题


不同型号的鱼眼轴承，能承受的径向/轴向载荷比例不一样，选型的时候得看具体参数。


3. 低速运行：别让它"跑太快"


这里要划重点：‌鱼眼轴承是低速轴承，不适合高转速连续旋转‌。


为什么？因为它是滑动摩擦，不是滚动摩擦。高速旋转时，球面之间的滑动会产生大量热量，磨损也会急剧加快。它的主场是：


·低速的摆动运动

·低速的旋转运动

·间歇式的往复运动


如果你需要高速旋转，那应该选滚珠轴承、滚柱轴承这类滚动轴承，而不是鱼眼轴承。


# 鱼眼轴承 vs 橡胶衬套：

金属硬刚 vs 橡胶缓冲，到底选哪个？



很多人在改装汽车或设计机械时，都会纠结：连接点用鱼眼轴承还是橡胶衬套？这俩到底有啥区别？


我们从三个维度来掰扯清楚：


1. 形变特性：硬邦邦 vs 有弹性


·鱼眼轴承‌：金属对金属的结构，‌受力几乎不变形‌，力的传递非常直接，路感清晰，就像骨头和骨头之间的关节

·橡胶衬套‌：靠橡胶的弹性形变来适应运动，‌能过滤震动和噪音‌，但力的传递会有"弹性延迟"，就像在中间垫了一块海绵


简单说：一个‌硬、直接‌，一个‌软、缓冲‌。


2. 操控表现：响应快 vs 舒适性好


这一点在汽车改装圈讨论得最多：


·鱼眼轴承‌：几乎没有形变迟滞，‌转向响应更快，车轮定位更精准‌，操控性明显提升——但震动和噪音也会更直接地传进车里，舒适性下降

·橡胶衬套‌：有弹性缓冲，‌滤震好、噪音小，坐着舒服‌，但激烈驾驶时会感觉"有点虚"，转向响应没那么干脆


所以性能车、赛车普遍用鱼眼轴承，家用车则更多用橡胶衬套——取向不同而已。


3. 使用寿命：看工况说话


谁更耐用？这个问题没有绝对答案，得看使用环境：


·鱼眼轴承‌：金属结构，‌抗冲击、抗腐蚀能力强‌，正常工况下寿命很长；但如果在泥沙、污水等恶劣环境下密封失效，球面进入杂质，磨损速度会比橡胶快得多

·橡胶衬套‌：橡胶本身有弹性，不怕小颗粒杂质；但‌橡胶会老化、会被油液腐蚀‌，时间长了会开裂、变硬，性能逐渐下降


一句话总结：‌干净环境里金属更耐用，恶劣环境下橡胶更抗造‌。


# 鱼眼轴承都用在哪儿？

到处都有它的身影



别看它个头不大，应用场景可太广了：



汽车领域‌：悬挂拉杆、平衡杆、转向拉杆、改装摆臂……尤其是性能车和越野车


工程机械‌：挖掘机、装载机、起重机的铰接点、液压杆端头


航空航天‌：起落架、操纵机构、舵面连接点


水利电力‌：水轮机、阀门机构、管道补偿连接


其他领域‌：医疗器械、健身器材、农业机械、机器人关节……


凡是需要"灵活转动 + 承受大载荷"的地方，几乎都能看到鱼眼轴承的身影。


# 一颗"金属眼球"的智慧


鱼眼轴承，这颗看起来不起眼的"金属眼球"，其实藏着非常朴素又精妙的设计智慧：



用‌球面配合‌实现万向转动，解决了多角度连接的难题


靠‌自调心特性‌容忍安装误差和受力变形，降低了使用门槛


以‌滑动摩擦‌为基础，兼顾了承载能力和运动灵活性


自润滑材料的加入，又让它摆脱了对维护的依赖


它不是最复杂的轴承，也不是转速最高的轴承，但在它擅长的领域——‌低速、重载、多向摆动‌的场合，鱼眼轴承有着不可替代的地位。


下次你看到汽车悬挂、挖掘机臂的时候，不妨留意一下那些圆圆的连接点——那里，可能就藏着一颗灵活又强悍的"金属眼球"。




免责声明：图文素材来源于网络，版权归原作者所有，如有侵权，请联系删除。


上一篇:恩弗特一文解析 —— 鱼眼轴承：机械世界里的"万向节"，一个小球面撑起大场面

下一篇:鱼眼轴承结构全解析：一颗"球头"如何撑起整个机械世界？——恩弗特进口轴承

推荐产品

相关资讯

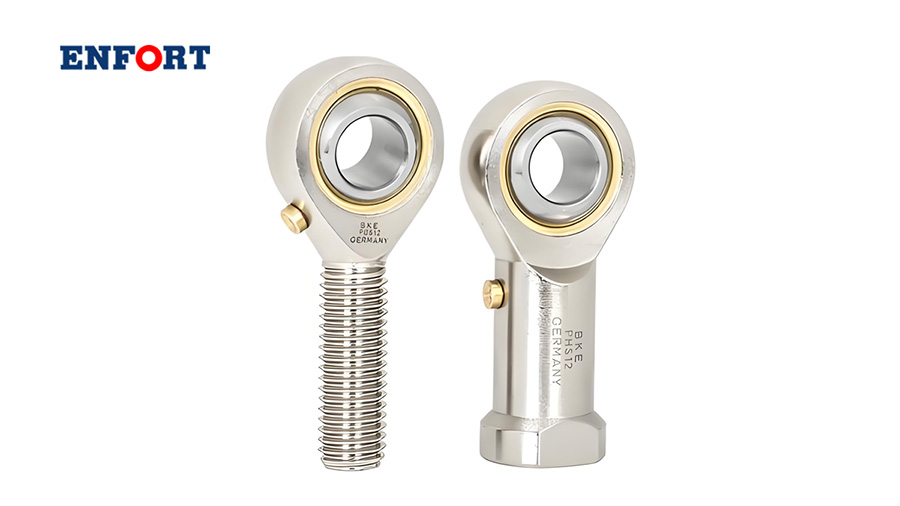

鱼眼轴承结构全解析：一颗"球头"如何撑起整个机械世界？——恩弗特进口轴承
