重型导轨：撑起工业世界的"钢铁脊梁"——恩弗特进口轴承

重型导轨撑起工业世界的"钢铁脊梁"你有没有想过，一台几十吨重的数控机床为什么能精准到微米级移动？一辆特种车辆的设备舱为什么抽拉顺滑却纹丝不动

重型导轨

撑起工业世界的"钢铁脊梁"

你有没有想过，一台几十吨重的数控机床为什么能精准到微米级移动？一辆特种车辆的设备舱为什么抽拉顺滑却纹丝不动？答案藏在一个不起眼却至关重要的部件里——‌重型导轨‌。

它是工业设备的"骨架"与"关节"，默默承受着数百公斤甚至数吨的重量，却让一切运动如丝般流畅。今天，我们就来彻底认识这个工业领域的硬核角色。

重型导轨到底是什么？

简单说，重型导轨是一种‌高精密、高承重、可超行程‌的工业机械滑动导向部件。它让设备在直线或弧线上做精准运动，核心原理是通过滚珠或滚柱在导轨面上滚动，将滑动摩擦变为滚动摩擦，从而大幅降低阻力、提升寿命。

重型导轨主要分为‌两大阵营‌：

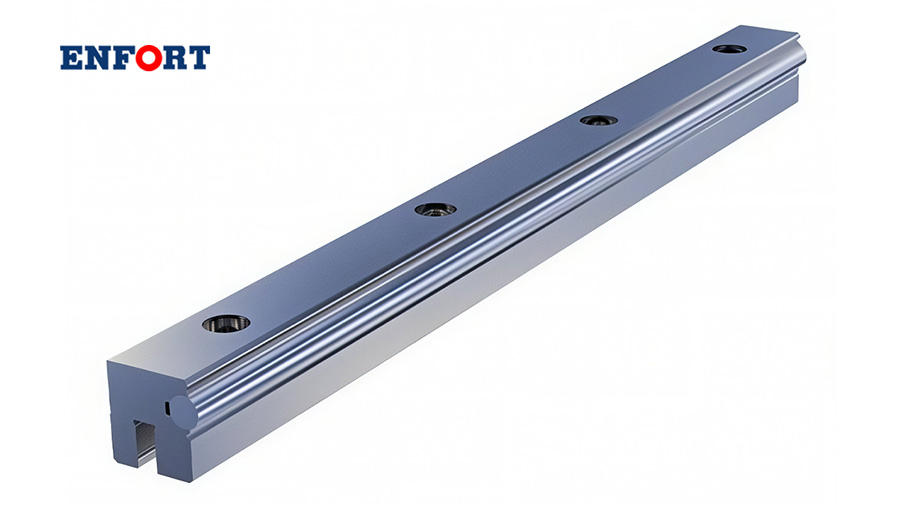

1. 工业直线导轨——精密制造的"血管"

用于机床、自动化设备、机器人、注塑机等场景。根据滚动体和结构不同，又细分为：

重负荷型（如 MSA 系列）‌：采用 4 列钢珠、四方向等负荷设计，是加工中心、铣床、大型自动化产线的主力选择。

滚柱型（如 RG 系列）‌：刚性是滚珠型的 ‌2-3 倍‌，专为高刚性、高精度要求的机床而生。

圆弧导轨‌：不走直线走弧线，用于精密自动装配、包装机械、医疗器械等需要圆周运动的场合。

2. 重型滑轨——重载抽拉的"脊梁"

多用于机柜、特种车辆、医疗设备、无人机方舱等场景，常见三节或二节伸缩结构：

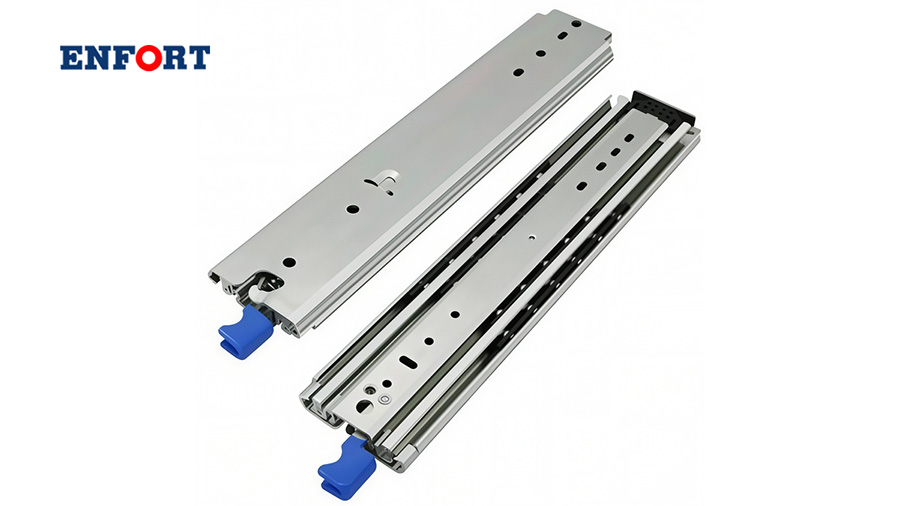

三节重型滚珠滑轨‌：可完全展开，负荷从 60 公斤到 225 公斤不等。76 系列更是能承重 ‌225 公斤‌，还可配锁定装置，锁住就是定住。

超重型铝制滑轨‌：额定动载荷达 ‌300 公斤‌，用轻质高强铝材打造，适合工业自动化、交通运输、户外严苛环境。

2026 年的重型导轨，强到什么程度？

截至 2026 年 10 月，主流重型直线导轨的负载能力已经跃升至 ‌120-150kg 范围‌，重型直线导轨额定负荷更可达 ‌63.6kN 以上‌。这意味着什么？相当于一根导轨能稳稳托起一辆小型汽车的重量，同时还能做精密定位运动。

而宽型线性导轨在重型应用中越来越普遍——更宽的结构意味着更大接触面积、更强的力矩承受力，在高速重载下依然保持定位精度，堪称重载场景的"定海神针"。

怎么选？五步选型法，小白也能上手

面对琳琅满目的型号，选重型导轨其实有一套清晰的逻辑：

第一步：先定系列

·设备重、结构悬臂、要求刚性高 → 选 ‌MSA 系列‌（重负荷型）

·设备轻、空间紧凑 → 选 ‌MSB 系列‌（轻负荷型）

第二步：再看尺寸

型号数字代表导轨宽度（毫米），数字越大负荷越强：

表格

型号	额定动负荷	典型应用
MSA15	11.8kN	轻载小型机构、医疗设备
MSA25	28.1kN	雕刻机、自动化模组（最常见）
MSA35	63.6kN	重型设备、大行程、高刚性场合

第三步：选滑块形式

·A 型（法兰型上锁）‌：常规安装，最常用

·E 型（上下锁）‌：安装空间受限时用

·S 型（四方型）‌：高度更低，空间紧张首选

·加长型（LA/LE/LS）‌：负荷更大、刚性更强

第四步：定精度等级

·N 普通级‌：木工机械、输送线

·H 高级‌：通用自动化

·P 精密级‌：加工中心、雕刻机（‌采购量最大‌）

·SP/UP 超精密级‌：高精度机床、半导体设备

第五步：选预压等级

·FZ（间隙）‌：无预压，阻力小，适合轻载高速

·FC（轻预压）‌：平衡之选

·F0（中预压）‌：悬臂结构、有冲击振动时用

·F1（重预压）‌：高刚性、高精度机床的不二之选

主流品牌有哪些？

国际实力派

来自日本、中国台湾、德国、瑞典等工业强国：

THK‌（日本）、‌NSK‌（日本）、‌HIWIN 上银‌（中国台湾）

Bosch Rexroth 博世力士乐‌（德国）、‌Schaeffler 舍弗勒‌（德国）

SKF‌（瑞典）、‌IKO‌（日本）

国产崛起力量

银泰 PMI、赛威格隆、凯贺精密、溧工精密‌等国产品牌近年来进步显著，在性价比和交付能力上不断缩小与国际品牌的差距。

重型导轨在哪里"发光发热"？

它的身影几乎无处不在：

机械制造、汽车工业、电子设备、轨道交通、ATM 机、军用系统、医用方舱、车载发电机、特种车辆、航空航天、无人机方舱……

尤其是‌三节工业重型滑轨‌，在自动化设备、医疗仪器、工业机械等领域的应用占比高达 ‌63%‌，堪称重型滑动部件中的"绝对主力"。

重型导轨不是什么"明星零件"，它藏在设备内部，不显山不露水。但正是它，让重型机械动得起来、停得精准、扛得住载荷。

选对一根导轨，就是选对了一台设备的命运。‌

如果你正在为项目选型，不妨从系列、尺寸、滑块、精度、预压这五步入手——或者，直接把你的工况参数甩给供应商，让专业的人帮你把好最后一道关。
