滚柱轴承完全指南：从结构原理到2026年选型与维护实战【恩弗特一文详解】

滚柱轴承完全指南什么是滚柱轴承？滚柱轴承（Roller Bearing）是一种以圆柱形滚子作为滚动体的滚动轴承。它通过滚子与滚道之间的线接触来传递和承受径向负荷

滚柱轴承完全指南

什么是滚柱轴承？

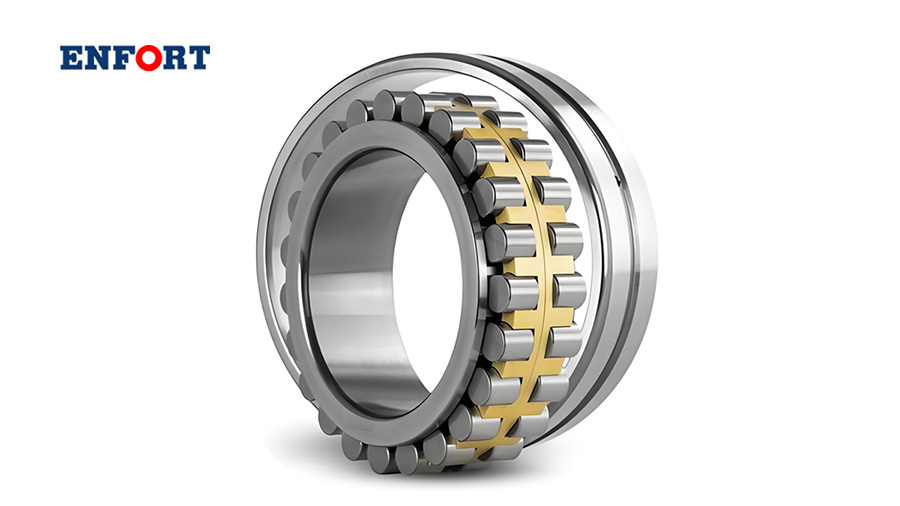

滚柱轴承（Roller Bearing）是一种以圆柱形滚子作为滚动体的滚动轴承。它通过滚子与滚道之间的线接触来传递和承受径向负荷，相比滚珠轴承的点接触，承载能力大幅提升，是重载工业设备中不可或缺的核心部件。

根据 SKF、NSK、NTN、NACHI 等全球主流品牌 2025—2026 年产品资料，滚柱轴承已广泛应用于机床主轴、电机、减速机、轧钢机、矿山机械、风电设备、铁路车辆等几乎所有重载工况领域。

结构与工作原理

四大核心部件

滚柱轴承主要由以下四个部件组成：

部件	位置与功能	特点
内圈	安装在旋转轴上，内孔与轴配合，外表面加工有滚道	随轴一起旋转，精度要求高
外圈	安装在轴承座或壳体中，内表面加工有滚道	通常固定不动，部分设计可分离
滚子	圆柱形滚动体，在内圈和外圈滚道之间滚动	线接触，承载能力强，是"滚柱"名称由来
保持架	均匀隔开各个滚子，防止相互接触摩擦	引导滚子正确进入滚道，减少磨损和噪音

工作原理

当轴旋转时，滚子在内外圈滚道内做纯滚动，将传统的滑动摩擦转变为滚动摩擦，使摩擦阻力降低 10—100 倍。

**核心优势在于"线接触"**：滚珠轴承是点接触，应力集中在很小的接触面积上；而滚柱轴承的滚子与滚道沿母线方向呈线接触，接触面积大得多，单位面积压力更小，因此能承受更大的径向载荷和冲击载荷。

预紧与游隙控制

部分滚柱轴承（如圆锥滚子轴承、配对圆柱滚子轴承）可通过预紧来调整工作游隙，实现高精度和高刚性要求。在机床主轴等精密应用中，甚至可以达到零游隙或负游隙（预紧状态），显著提高旋转精度和系统刚度。

常见类型与特点

按滚子形状的四大分类

类型	滚子形状	核心优势	典型应用	承载能力
圆柱滚子轴承	标准圆柱形	径向承载最强，高速性能好	机床主轴、电机、减速机	★★★★★
圆锥滚子轴承	圆锥台形	可同时承受径向+单向轴向负荷	汽车差速器、轧机、起重机	★★★★☆
滚针轴承	细长圆柱形（长径比大）	径向尺寸极小，空间利用率高	变速箱、连杆、万向节	★★★☆☆
调心滚子轴承	桶形/球面形	自动调心，适应轴挠曲和倾斜	造纸机械、矿山设备、风机	★★★★★

圆柱滚子轴承挡边配置详解

圆柱滚子轴承是工业中用量最大的一类，按挡边配置可分为以下常见型号：

型号	挡边配置	轴向位移能力	轴承定位功能	典型应用场景
NU型	外圈双挡边、内圈无挡边	允许双向轴向位移	非定位端轴承	长轴热膨胀补偿端、电机非驱动端
NJ型	外圈双挡边、内圈单挡边	可承受单向轴向负荷	单向定位轴承	齿轮箱中端、泵轴
NUP型	外圈双挡边、内圈带挡圈	可承受双向轴向负荷	固定端轴承	主轴固定端、减速机定位端
N型	内圈双挡边、外圈无挡边	允许双向轴向位移	非定位端轴承	与NU型类似，视安装空间选择
NF型	内圈双挡边、外圈单挡边	可承受单向轴向负荷	单向定位轴承	轻型单向定位场合

速记口诀：内无挡边NU型，内单挡边NJ型，内带挡圈NUP型，外无挡边是N型。

常见型号尺寸参数（2026年数据）

以下为市场上常见标准型号的尺寸与性能参数：

型号	品牌	内径(mm)	外径(mm)	厚度(mm)	动载荷(kN)	静载荷(kN)
NJ311	NTN	55	120	29	111	107
NU312	SKF	60	130	31	118	122
NJ316	NTN	80	170	39	190	198
22320	SKF	100	215	73	542	560
NJ2320E	NACHI	100	215	73	355	380
30210	NSK	50	90	20	74	92
HK2516	INA	25	32	16	16.8	28.5

备注：以上为典型值，不同品牌和系列存在差异，选型时请以最新样本手册为准。SKF 和 NSK 同时提供单列带保持架型（适合高速）和满装滚子型（适合重载中低速）两大系列。

滚柱轴承 vs 滚珠轴承：核心区别全对比

很多工程师在选型时纠结于"选滚柱还是滚珠"，以下从五个维度进行系统对比：

接触方式与应力分布

滚柱轴承：滚子与滚道为线接触，接触面积大，应力分布均匀，单位面积压力低
滚珠轴承：滚珠与滚道为点接触，接触面积小，应力集中，单位面积压力高

这一根本差异决定了两者在承载能力上的本质区别。

承载能力对比

性能指标	滚柱轴承	滚珠轴承（同尺寸）
径向承载	1.5—3倍	基准（1倍）
冲击负荷	优秀	一般
过载能力	强	弱
摩擦系数	略高	更低

结论：重载、冲击工况选滚柱，轻载、精密高速选滚珠。

极限转速对比

轴承类型	极限转速（同尺寸相对值）	说明
深沟球轴承	100%（基准）	高速性能最好
带保持架圆柱滚子轴承	85%—95%	接近球轴承，高速重载兼顾
满装圆柱滚子轴承	40%—60%	无保持架，滚子间有摩擦，转速受限
调心滚子轴承	50%—70%	滚子为球面，滑动分量大
滚针轴承	50%—70%	细长滚子，离心力和滑动影响大

选型建议：高速重载首选带保持架的圆柱滚子轴承；极低速重载可选满装型。

结构与安装特点

特点	滚柱轴承	滚珠轴承
可分离性	多数可分离（内圈/外圈独立安装）	多数不可分离
安装难度	相对容易，可分步安装	整体压入，需专用工具
对中要求	高，需严格控制轴线偏斜	相对宽松，调心球轴承更宽容
轴/座孔精度	要求高，需IT5-IT6级	要求中等，IT6-IT7级即可

适用场景对比

滚柱轴承的主战场：

• 重载设备：轧钢机、矿山机械、起重机

• 精密主轴：机床主轴、磨床主轴

• 大型传动：风电齿轮箱、减速机

• 冲击工况：工程机械、锻压设备

滚珠轴承的主战场：

• 高速电机：中小型电机、电主轴

• 精密仪器：机床丝杠、测量仪器

• 家用电器：空调电机、洗衣机

• 航空航天：轻量化、高转速场合

2026年滚柱轴承选型指南

选型五步法

第一步：明确载荷条件

• 计算径向载荷 Fr 和轴向载荷 Fa

• 判断载荷性质：平稳载荷、冲击载荷、交变载荷

• 确定载荷大小：轻载（<0.1C）、中载（0.1C—0.3C）、重载（>0.3C）

第二步：确定转速要求

• 计算工作转速 n（r/min）

• 与轴承极限转速 nlim 比较，要求 n ≤ 0.8nlim（脂润滑）或 n ≤ 0.9nlim（油润滑）

• 高速优先选带保持架型，低速重载可选满装型

第三步：选择轴承类型

• 纯径向载荷 → 圆柱滚子轴承（NU/N型）

• 径向+单向轴向 → 圆锥滚子轴承 / NJ型

• 径向+双向轴向 → NUP型 / 配对圆锥滚子

• 空间受限 → 滚针轴承

• 轴挠曲大或对中差 → 调心滚子轴承

第四步：确定尺寸型号

• 根据额定寿命公式计算所需基本额定动载荷 C

• 查样本选择满足 C ≥ Ccalc 的最小尺寸轴承

• 验算静载荷安全系数：C0/P0 ≥ 安全系数（静载工况1.5—3，冲击工况3—5）

第五步：校核与验证

• 校核极限转速、润滑方式、安装空间

• 考虑温度、腐蚀、振动等环境因素

• 确认游隙等级、预紧方式、密封形式

选型常见三大误区

误区一："承载能力越大越好"

• 盲目选大轴承导致重量、成本、摩擦损耗增加

• 正确做法：在满足寿命要求的前提下尽量选小尺寸

误区二："满装滚子承载力最强，优先选用"

• 满装滚子虽承载力高，但转速受限、温升大、噪音大

• 多数工况下带保持架型综合性能更优，只有低速重载才考虑满装

误区三："滚柱轴承不适合高速"

• 带精密保持架的圆柱滚子轴承极限转速可达深沟球轴承的90%以上

• SKF、NSK等高端品牌的高速圆柱滚子轴承已广泛应用于高速机床主轴

常见故障与维护保养

四大常见故障及解决方案

故障现象	主要原因	解决方案
疲劳剥落	载荷过大、寿命到期、材质缺陷	重新计算选型；更换更高等级轴承；检查载荷是否超标
磨损异常	润滑不良、杂质侵入、对中不良	更换润滑油/脂；改善密封；检查安装对中精度
胶合烧伤	润滑不足、过载超速、预紧过大	改善润滑（提高油量或换油）；降低载荷/转速；调整预紧量
保持架损坏	高速过载、润滑不足、安装损伤	检查转速是否超限；改善润滑；规范安装操作
锈蚀变色	水分侵入、防腐不当、存放不良	改善密封防锈；定期检查更换润滑脂；正确存放
