导轨滑块参数全解析：尺寸、负载、精度、选型 ENFORT为您一次讲透‌

尺寸、负载、精度、选型一次讲透导轨滑块参数全解析一台设备的直线运动精度，往往就藏在一颗小小的滑块里。选大了，成本高、惯量大、响应慢；选小了，过载、异响、精度漂移

尺寸、负载、精度、选型一次讲透

导轨滑块参数全解析

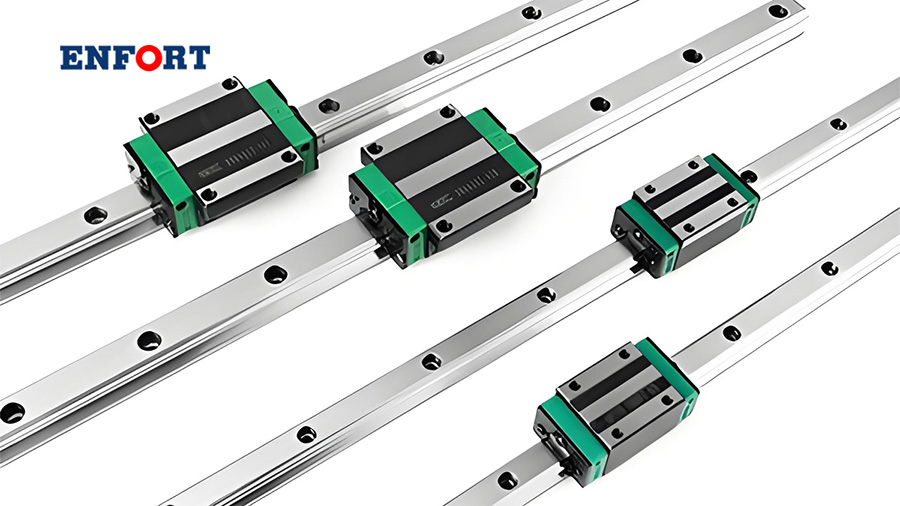

一台设备的直线运动精度，往往就藏在一颗小小的滑块里。选大了，成本高、惯量大、响应慢；选小了，过载、异响、精度漂移，甚至直接报废。导轨滑块看似只是个"铁疙瘩"，但它的参数表里，每一行数字都在替你回答三个问题：它能扛多重？它能走多准？它适不适合你的工况？

尺寸规格：从"宽多少"看承载能力

尺寸规格的第一条划分逻辑，就是截面尺寸决定承载能力。以微型导轨为例，业界普遍用宽度系列命名：MGN7（宽 7 毫米）、MGN9、MGN12、MGN15……宽度越大，滚珠数量越多、承载越强，但占用的安装空间也越大。规格系列一旦定下，承载能力的上限基本就框定了。

关键尺寸参数如下：

实战提醒：选型时最容易踩的坑，是只看了规格系列就下单，忘了核对组装高度 H 和安装孔间距。安装孔距一旦与设备底板不匹配，现场就得返工扩孔，耽误的往往是整个项目的交付周期。

微型导轨实例：NSK LU09BL（装配高度 H=10mm，总宽度 W=20mm，导轨宽度 W1=9mm）；THK SRS9（装配高度 M=10mm，滑块宽度 15mm）。

中大型导轨实例：NSK LAA55AL（组装高度 H=70mm，总宽度 W=100mm）；NSK NAH65AN（装配高度 H=90mm，总宽度 W=126mm）。

从 9mm 到 65mm 的宽度跨度，对应的是从精密仪器到重型机床的完整工况谱系——先定规格系列，再核对关键尺寸是否与安装空间匹配，是尺寸选型的两步走。

负载能力：它到底能扛多重‌

负载是选型中最"硬"的指标，也是直接决定设备寿命的指标。看懂它，先分清三组概念：动负载、静负载、静态力矩。

1. 基本额定动负载 C：运动状态下的承载能力‌

动负载决定滑块在运动状态下的承载能力，注意它有两个寿命基准——50km 和 100km（按运行距离计），基准不同数值也不同：

对比 LAA55AL 与 NAH65AN 就能看出：想要更长的寿命，要么选更大规格，要么降低实际载荷。这也是为什么样本手册里动负载总是成对出现——寿命和载荷，本质是一道选择题。

2. 基本额定静负载 C0：极限抗冲击变形能力‌

静负载描述滑块在静止或低速状态下抵抗冲击、不发生永久变形的极限能力，通常比动载高 30%-50%。冲击载荷大、有急停工况的设备，重点看这项指标：

3. 静态力矩：扛"翻倒"的能力‌

实际工况里，载荷很少正好压在滑块正中心，偏心载荷会产生力矩。静态力矩分三个方向：滚动方向 MRO、俯仰方向 MPO、偏航方向 MYO。一个实用技巧：双滑块并列使用时，抗力矩能力直接翻倍，这也是重载、大悬臂结构的设备普遍采用双滑块的原因。

4. 预紧与刚度：精度感的来源‌

刚度决定滑块受力时"让不让步"，预紧等级则是调节刚度的旋钮。以 NSK NAH65AN 为例：微预紧时上下方向刚度 580N/µm，中预紧可达 1070N/µm；NSK LA 系列最高刚度可达 1540N/µm。

怎么理解 580N/µm？相当于在滑块上压 58 公斤的力，它只下陷 1 微米——还不到头发丝的 1/70。预紧越大刚度越高，但摩擦阻力也越大、发热越多，需按精度要求和驱动能力权衡。

精度等级与选型：别让参数白选‌

1. 精度等级：各家有自己的"尺子"‌

不同品牌精度分级略有差异，选型时务必对照样本确认：SKF 提供 4 级精度（P3-P001），THK 分为普通级、精密级等。精密设备（如半导体设备、测量仪器）建议直接选用高精度等级，普通自动化设备选经济级即可，避免为用不上的精度买单。

2. 滑块类型：四组选择，四个权衡‌

·标准型 vs 加长型：加长型滚珠更多、承载更大，但惯量更高、响应变慢——适合重载慢速，不适合高频快移。

·法兰型 vs 方形：法兰型安装更方便、锁固更可靠；方形更紧凑，适合空间受限的结构。

·单滑块 vs 双滑块：双滑块抗力矩能力翻倍，但对两条导轨的平行度、同步性要求更高，安装调试成本也更高。

3. 四大选型考量：逐项对照你的工况‌
