导轨有几种承受力方式？恩弗特一文解析！90%的工程师都搞混了这两个维度

导轨有几种承受力方式？你有没有过这种经历？跟同事聊导轨选型，对方说"闭式导轨承载好"，你说"滚动导轨摩擦小"，两个人说了

导轨有几种承受力方式？


你有没有过这种经历？跟同事聊导轨选型，对方说"闭式导轨承载好"，你说"滚动导轨摩擦小"，两个人说了半天，发现聊的根本不是一回事。


导轨的"承受力方式"，是机械设计里最常被提起、也最容易被混淆的概念。有人说两种，有人说三种，还有人说四种——其实‌都没错，只是分类维度不一样‌。


今天这篇文章，我帮你把这件事彻底说清楚。看完你不仅能分清各种说法的来龙去脉，还能在选型时精准判断哪种承载方式最适合你的设备。




"承受力方式"其实有两套分类体系


导轨的核心功能就两个字：‌导向 + 承载‌。


但"怎么承载"这件事，工程师们从两个完全不同的角度去描述，于是就有了两套并行的分类体系：


分类维度看的是什么常见分类
‌受力情况‌导轨面怎么"贴"在一起，靠什么保持接触开式导轨 / 闭式导轨
‌摩擦性质‌接触面之间靠什么传递载荷、产生什么摩擦滑动导轨 / 滚动导轨 / 静压导轨


这就好比问"汽车有几种驱动方式"——有人说前驱后驱四驱（按动力分配），有人说燃油电动混动（按能源类型），答案不同，是因为分类标准不同。


下面我们分别展开说。




按受力情况分：开式导轨 vs 闭式导轨


这是机床领域最经典的分类方式，一句话概括区别：‌导轨面是"敞着"靠重力压在一起，还是"包起来"靠结构锁在一起‌。


1. 开式导轨：靠自重"压"住的导轨


工作原理：‌ 依靠外载荷和运动部件的自重，使动导轨面和静导轨面在全长上保持贴合。没有压板、没有夹紧装置，结构就是这么简单直接。


特点：‌

✅ 结构极简，制造和装配成本低

✅ 接触面大，刚性好（垂直方向）

❌ ‌不能承受较大的倾覆力矩‌——一旦受力方向偏离垂直面，导轨面就有"掀开"的风险

❌ 受载方向单一，只能压、不能拉


适用场景：‌ 受力简单、载荷方向始终朝下的场合。比如一些普通车床的床身导轨、立式铣床的工作台导轨——工件和工作台的重力永远向下压，导轨面永远贴合，用开式就足够了。


2. 闭式导轨：用压板"锁"住的导轨


工作原理：‌ 用压板（也称压条）作为辅助导轨面，把主导轨面"包"起来，形成对称或半对称的接触结构。无论力从哪个方向来，总有一面导轨在受力。


特点：‌

✅ ‌能承受多维载荷和较大的倾覆力矩‌——上下左右都有接触面

✅ 受力稳定，导向精度保持性好

✅ 可以施加预紧，进一步提高刚性

❌ 结构复杂，装配调试要求高

❌ 成本相对较高


适用场景：‌ 重载、高精度、受力复杂的设备。比如加工中心、精密磨床、重型龙门铣床——切削力方向多变，还有偏载产生的力矩，必须用闭式导轨才能稳住。


一句话记住：开式只能"承重"，闭式还能"抗翻"。‌




按摩擦性质分：三种完全不同的承载机理


如果说"开式/闭式"看的是结构，那么"滑动/滚动/静压"看的就是‌载荷是怎么在接触面之间传递的‌。这也是绝大多数工程师选型时首先关注的维度。


1. 滑动导轨：硬碰硬，直接摩擦


这是最古老、也最直观的承载方式——两个金属面（或金属对塑料）直接接触，相对滑动，载荷通过接触面直接传递。


摩擦系数：‌ 约 0.1～0.2（干摩擦），润滑后可降至 0.05 左右。


特点：‌

✅ 结构最简单，刚性最好，抗振性强

✅ 承载能力大，接触面越大越能扛

✅ 成本低，维修方便

❌ 摩擦阻力大，启动困难

❌ 低速容易"爬行"（黏滑现象）

❌ 磨损快，精度保持性差


典型应用：‌ 普通机床的硬轨（镶钢导轨、贴塑导轨）、重型设备的导轨。在重载切削、对振动敏感的场合，滑动导轨依然有不可替代的优势。


2. 滚动导轨：靠滚珠/滚柱"滚"着承载


这是目前工业领域应用最广的导轨类型。在导轨面之间放入滚珠、滚柱或滚针，把滑动摩擦变成滚动摩擦，摩擦系数直接下降一个数量级。


摩擦系数：‌ 约 0.002～0.004，大约是滑动导轨的 ‌1/50‌。


滚动导轨还能再细分：‌


类型滚动体承载特点典型应用
‌滚珠导轨‌钢球（点接触）摩擦最小，速度最高，但承载和刚性偏弱半导体设备、精密仪器、轻型自动化
‌滚柱导轨‌圆柱滚子（线接触）承载能力和刚性比滚珠高一个档次数控机床、加工中心、重载自动化
‌滚针导轨‌细长滚针尺寸紧凑，适合空间受限的场合小型精密机床、医疗器械


滚动导轨最大的优势还不止于低摩擦——它能同时承受‌上下左右四个方向‌的载荷。‌

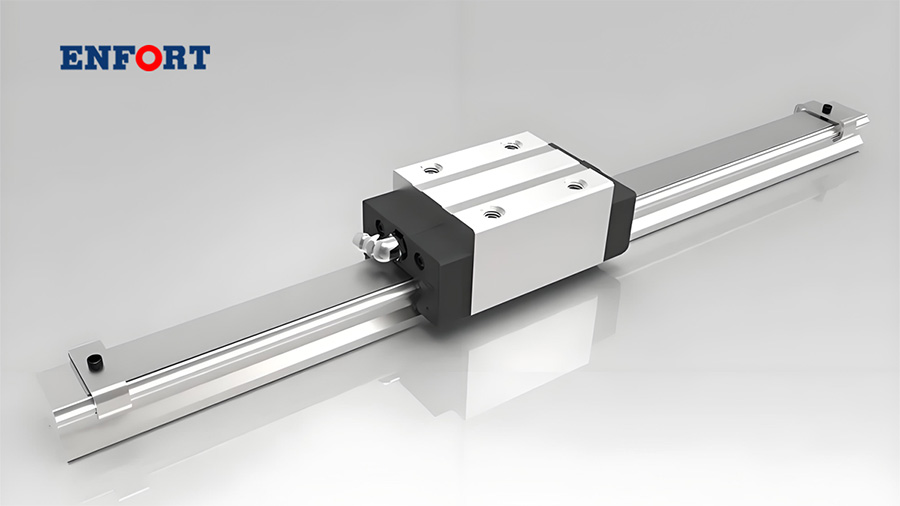

现代直线导轨（比如THK的LM导轨、上银的HG系列）通过四列圆弧滚道的设计，让滑块在径向、反径向、侧向都有承载能力，再加上预压，刚性和精度都非常出色。这也是为什么现在自动化设备几乎全用滚动直线导轨。


3. 静压导轨：靠油膜"托"着，几乎零摩擦


这是最"高端"的承载方式——导轨面之间根本不接触，靠一层压力油膜（或气膜）把运动部件"悬浮"起来。


摩擦系数：‌ 约 0.0005，接近纯流体摩擦。


工作原理：‌ 液压泵把压力油通过节流器送入导轨面的油腔，形成压力油膜，将动导轨顶起。受载时，油膜厚度变化，油压自动调整以平衡外载荷——整个过程导轨面完全不接触。


特点：‌

✅ 摩擦极小，几乎无磨损，寿命极长

✅ 运动精度极高，低速无爬行

✅ 油膜有吸振作用，抗振性好

✅ 承载能力大（取决于供油压力和油腔面积）

❌ 结构复杂，需要专门的液压站

❌ 对油液清洁度要求极高

❌ 成本高，维护难度大


典型应用：‌ 超精密机床、重型龙门磨床、大型坐标测量机。在精度要求"吹毛求疵"的场合，静压导轨是终极解决方案。


除了这三类，还有‌动压导轨‌（靠相对运动速度产生油膜压力，无需外部供油）和‌磁悬浮导轨‌（靠磁力悬浮），但应用相对小众，这里就不展开了。




不同领域，"承受力方式"含义不同


很多人争论不休，其实是因为领域不同，语境就不一样。这里帮你梳理清楚：


1. 机床领域：说的是"开式/闭式"


在机床行业，老工程师说"承受力方式"，默认就是开式还是闭式。因为机床导轨大多是滑动或静压的，摩擦形式相对固定，大家更关心的是‌能不能扛倾覆力矩‌。


2. 直线导轨领域：说的是"承载方向"


在直线导轨（滚动导轨为主）的语境里，"承受力方式"更多指的是‌载荷的方向‌：


·径向载荷（正向压力）‌：垂直向下压在导轨上，最常见的受力方式

·反径向载荷（拉力）‌：把滑块往上"拔"的力，比如倒挂安装时

·侧向载荷‌：水平方向的力

·力矩载荷‌：俯仰力矩、侧倾力矩、横摆力矩


选型时必须计算这几个方向的等效载荷，再乘以安全系数（一般2～4倍），才能选对型号。


3. 轨道工程领域：说的是"力的方向"


在铁路、起重机轨道这类大型轨道工程里，"承受力方式"又变成了：


·垂直力‌：列车或重物的重力

·横向水平力‌：拐弯时的侧向力、风力

·纵向水平力‌：制动、加速产生的力


同样是"导轨/轨道"，说法完全不一样。




选型怎么选？一张图帮你快速判断


讲了这么多分类，最后给你一个实用的选型思路：


第一步：

先看工况，再选摩擦类型‌

·重载、低速、抗振要求高 → 选‌滑动导轨‌（硬轨）

·中高速、高精度、自动化设备 → 选‌滚动导轨‌（直线导轨）

·超精密、重型、钱不是问题 → 选‌静压导轨‌

第二步：

再看受力方向，决定开式还是闭式‌

·载荷永远向下、受力简单 → ‌开式‌足够

·受力方向多变、有倾覆力矩 → 必须‌闭式‌

第三步：

别忘了安装姿态‌

·平放：正向承载最大，最安全

·侧挂：侧向力主导，安全系数要取高一点

·倒挂：反向受力最不利，能不用就不用，真要用安全系数至少取4倍


导轨的"承受力方式"说复杂也复杂，说简单也简单——无非就是‌结构形式‌和‌摩擦机理‌两个维度的交叉组合。


开式可以是滑动的，也可以是滚动的；闭式可以是滑动的，也可以是静压的。‌分类不是目的，解决问题才是。‌


下次再有人跟你聊导轨承受力方式，别急着反驳，先问一句："你说的是按受力情况分，还是按摩擦性质分？"——一句话就能看出水平。


希望这篇文章对你有帮助。如果觉得有用，欢迎转发给身边做机械的朋友。
