滚珠丝杠滚珠安装方法：从支撑选型到装珠调隙的完整指南——恩弗特进口轴承

滚珠丝杠滚珠安装方法从支撑选型到装珠调隙的完整指南滚珠丝杠的精度，一大半就靠钢珠在滚道里的那点滚动。装得好，它安静、顺滑、定位准；装不好，异响、爬行、钢珠卡死、

滚珠丝杠滚珠安装方法

从支撑选型到装珠调隙的完整指南

滚珠丝杠的精度，一大半就靠钢珠在滚道里的那点滚动。装得好，它安静、顺滑、定位准；装不好，异响、爬行、钢珠卡死、滚道压出麻点，几万块的丝杠可能就这么废了。

别急着上手拧螺丝。这件事有先后：先定支撑方式，再把钢珠装进螺母，最后整体装配、调精度。下面一步步说清楚。

先做选择题：支撑方式怎么选

支撑方式决定了丝杠能不能压住热变形、能不能扛住切削力。这一步选错，后面再精细也补不回来。常用的是三种。

一端固定、一端自由‌

固定端装一对角接触球轴承，同时扛轴向力和径向力，另一端空着。结构简单、装调方便，短行程或全封闭机床用得多。它的短板也明显：刚性差，定位最不可靠，丝杠细长时热变形尤其突出。1.5 米长的丝杠，冷热环境之间变个 0.05~0.1mm 都算正常。用这种结构，基本得加光栅做全闭环，靠反馈把精度找回来。

一端固定、一端支承（最常用）‌

固定端仍是一对角接触轴承，支承端换成深沟球轴承，只限制径向，允许丝杠轴向微量浮动。这样既能避免丝杠自重弯曲，又能让热伸长朝一端自由释放。国内中小型数控车床、立式加工中心基本都是它。拿不定主意时，多数场合选这个不会错。

两端固定‌

两端都装角接触轴承并施加预紧。轴向刚度高，大约是一端固定一端支承的 4 倍，还能预拉伸来抵消高速运转摩擦升温带来的热伸长。大型、重型机床和高精度镗铣床用它。代价是结构复杂、调整繁琐，对热变形更敏感，预紧力得按说明书来，必要时上双频激光干涉仪测。

‌

一句话选型：‌ 短行程、有闭环，选固定—自由；中小型机床求稳，选固定—支承；大型、高精度、要高刚性，选两端固定。

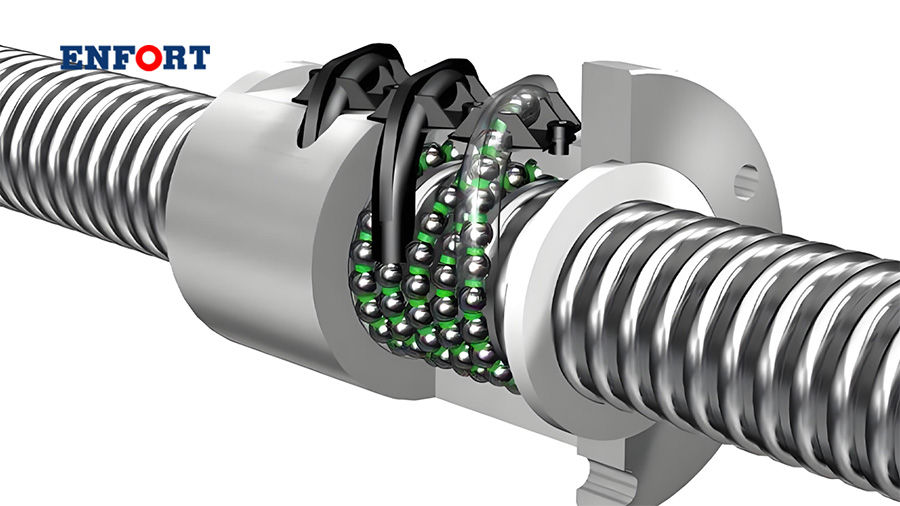

把钢珠装进螺母

‌先提醒一句：‌ 高导程丝杠不推荐自己拆装螺母。螺母一旦脱离丝杠，钢珠随时会散一地，顺序错一颗就得重来。真要动手，工具得备齐：与丝杠滚道直径相同的套筒（俗称假轴）、无尘布、清洁剂、润滑脂，以及配套的新钢珠。

‌清洁：螺母、丝杠滚道、钢珠全部清干净，油污铁屑一律不留。

装反向器：塑料挡珠器（反向器）装回螺母内，进出口要和内部螺旋槽平滑对齐，对不齐钢珠就卡

涂脂：‌螺母沟槽内涂一层润滑脂，黏度稍高一点，能"粘"住钢珠、减少掉落。

填珠：按"一个反向器对应一个循环"来填，几个反向器就是几个循环圈。用带油脂的螺丝刀或磁吸工具逐颗把钢珠塞进沟槽，每圈填满，但留半颗到一颗半钢珠的空隙，不能塞死。从底部往上填，免得钢珠顺着重力滑出来。

‌套假轴、旋入：‌填完后把假轴放进螺母，用丝杠顶住假轴慢慢旋转，把螺母旋上丝杠。假轴在这里是关键，旋入时它把钢珠挡在滚道里，不让钢珠被挤出去。

‌验证：‌螺母完全旋入后，沿丝杠全行程往复旋一到两遍，手感顺畅、没有卡顿和异响才算过关。有异常就拆开重装。

两个容易踩的坑：

1.假轴要"量身定做"。外径一般比螺杆滚道底径小 0.1mm 左右，内径比螺杆端部外径大 0.5~2mm，长度比螺母长 10~50mm。

2.钢珠直径必须对上型号。16 的丝杠配 3.175 的钢珠，32 的丝杠配 6.350 的钢珠，不能凭手感随便拿。

装到机床上：六步装配

钢珠装好，接着把整套丝杠装进设备。

1.清基准面。‌安装面不能有毛刺、锈蚀、切屑，轴承座和滑台的贴合面要平整。用无纺布蘸酒精擦，别用爱掉毛的棉布。

2.‌装固定端轴承座。‌轴承座装入丝杠，用锁紧螺母固定，锁紧螺母上涂点螺丝胶防松。螺栓按对角线顺序分两次拧紧。

3.装支承端轴承座。‌装上轴承，用弹性挡圈固定。支承端允许轴向浮动，别装死。

4.‌装螺母支座。‌先就位，暂时不拧紧，给后面调平行度留余地。

5.调平行度。‌这是重头戏。让丝杠轴线和导轨运动方向平行，上下、左右都要控制在 5 丝（0.05mm）以内。超差会在运行时产生附加弯矩，加速磨损。

6.‌测试再锁紧。‌往复转动丝杠，感觉顺畅、不卡不涩，再把所有螺丝按扭矩锁死。

精度调整与验收

装配到位后，还要把间隙和预紧调好。

间隙调整有三种常见方法：垫片式、螺纹式、齿差式。按调整精度排，齿差式最高，靠相差一齿的齿轮做微调，能到微米级；垫片式居中，结构简单、可靠性好，但调一次要拆装垫片，费时；螺纹式最低，调整方便，长期稳定性差一些。高精度设备优先考虑齿差式。

验收看两点。一是手感，正反转动阻力应均匀，不能某个位置突然卡或突然变轻。二是反向间隙，合格的滚珠丝杠反向间隙一般不超过 0.01mm，用百分表或光栅尺都能测。

装之前就该记住的几条

搬运和存放时保留保护套管，螺纹滚道一旦磕碰，精度就回不来了。

轴承必须用角接触球轴承，深沟球轴承扛不住轴向负载。

润滑脂通过注油孔注入，全行程移动两次以上，让油脂均匀铺开。

装完先低速空载磨合，确认没问题再上负载加工。

全程轻拿轻放，禁止大力敲击或冲击，钢珠和滚道都娇气。

装滚珠丝杠是耐心活。选对支撑方式，钢珠装得规矩，平行度和间隙调到范围内，这套丝杠才能跑得又准又久。真遇到拿不准的型号或结构，翻设备手册，或者找厂家技术支持，比硬试省事得多。
