恩弗特一文推荐 -- 弧形导轨：让工件走出完美圆弧的精密"跑道"，90%的工程师都在找它

弧形导轨： 90%的工程师都在找它 走进任何一座现代化的智能工厂，你都会看到这样的场景：一个个工件沿着环形轨道平稳流转，从装配工位来到检测工位，再转身前往包装环

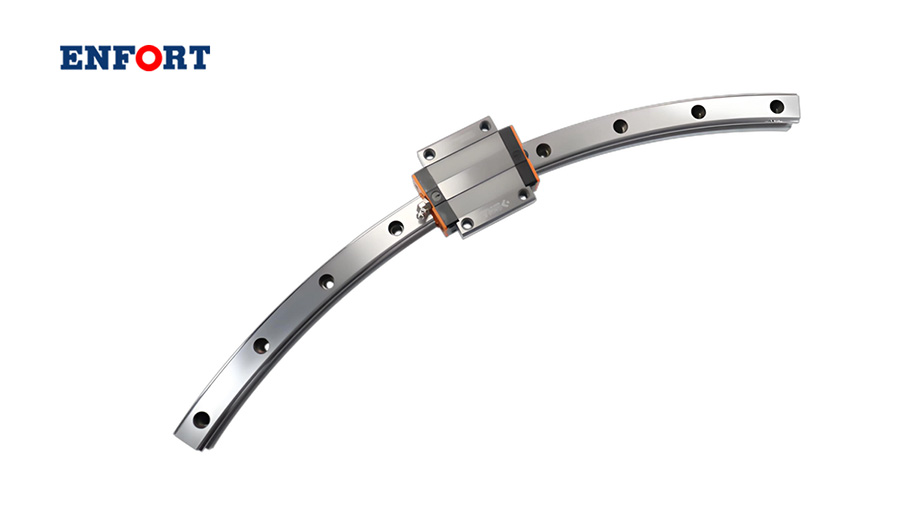

弧形导轨：

 90%的工程师都在找它


走进任何一座现代化的智能工厂，你都会看到这样的场景：一个个工件沿着环形轨道平稳流转，从装配工位来到检测工位，再转身前往包装环节——全程没有停顿，没有卡壳，精度高到头发丝的几分之一。


这背后的"隐形功臣"，就是弧形导轨。


很多人第一次听到这个名字会觉得陌生，但它早已渗透在数控机床、包装机械、医疗器械乃至高端摄影轨道里。它能让工件沿弧形或圆周路径精准移动，重复定位精度可达±0.05mm，相当于在一米长的轨道上，偏差不超过一根头发丝的直径。


今天这篇文章，我们就把弧形导轨讲透：它到底是怎么动起来的？用在哪些地方？选型要看什么参数？又有哪些靠谱品牌值得选？无论你是刚接触自动化的新手工程师，还是正在为产线选型的技术负责人，这篇内容都值得你收藏。



拆开来看：

弧形导轨到底是怎么"跑"起来的？





很多人以为弧形导轨就是"把直导轨掰弯了"，其实远没那么简单。它的每一个结构细节，都是为了"拐弯不卡死、高速不抖动"而设计的。


1. 核心秘密：V型滚轮的滚动艺术

弧形导轨的运动本质，是轨道形状与运动方式的精密配合。滑座上安装的V型滚轮，在圆弧形的V型导轨面上持续滚动——注意是"滚动"而不是"滑动"，这意味着摩擦力极小，动态响应极快，完全可以实现高速圆周运动。


这种设计的好处不止是快：滚动摩擦带来的磨损更小，寿命更长，维护成本也更低。


2. 滑块拐弯不卡死的门道：4个滚轮的梯形布局

如果你拆开一个环形导轨的滑块，会发现里面通常有4个滚轮，而且它们不是随便排列的——而是呈梯形布置。


这个设计非常关键：它能保证内侧滚轮和外侧滚轮的运动轨迹始终保持同心。当滑块从直线段进入弧线段、或者从弧线切回直线时，四个滚轮能各自"走对自己的路"，不会因为内外圈路径长度差而出现别劲、卡死的问题。这就是为什么弧形导轨能在直线+圆弧组合的环形线上流畅运行的核心原因。


3. 三种驱动方式，适配不同场景

弧形导轨并不是"一种走法走天下"，它支持多种驱动方式，你可以根据自己的负载、速度和精度需求灵活选择：


驱动方式核心优势最适合场景
滚轮驱动轻载高速、运行噪音低电子小件组装、轻型输送线
小齿轮驱动传动刚性好、定位精度高中重载工况、需要高精度定位的压装/检测工位
同步带驱动传动效率可达95%以上长距离环形输送、对效率要求高的流水线


用在哪里？

从手术室到流水线，它无处不在





很多人对弧形导轨的应用场景想象很窄，觉得它只是工厂里的东西。实际上，从救命的医疗器械到高端的摄影设备，都有它的身影。


工业自动化领域：产线效率的核心推手



这是弧形导轨最主流的应用场景：


  • 生产线环形输送：替代传统的皮带线和链条线，实现多工位同步循环作业，大幅提升装配节拍

  • 机器人第七轴：扩展工业机器人的作业范围，让一台机器人覆盖多个工位

  • 环形装配线：在3C电子、汽车零部件等行业，实现精密零部件的循环组装与检测


特殊高端设备：精度要求最苛刻的场景



在这些领域，差之毫厘就可能谬以千里，而弧形导轨的高精度特性刚好能满足要求：


  • 医疗器械：手术床的多角度调节、X光机的弧形扫描轨道，都需要平稳且精准的弧形运动

  • 航空航天设备：零部件检测、特殊加工工位的弧形进给

  • 高端摄影轨道：电影拍摄中常用的弧形滑轨，能拍出流畅的环绕镜头，核心就是精密弧形导轨


食品医药行业：洁净与可靠的双重要求



食品、化妆品、医药行业的灌装流水线、检测设备，对运行稳定性和洁净度要求极高。弧形导轨配合合适的润滑方案（比如免润滑型号），能实现长时间无故障运行，完全符合这些行业的严苛标准。


选型必看：

3个核心参数，帮你选对不选贵





弧形导轨属于工业基础件，一旦选错，轻则影响产线节拍，重则导致整套设备返工。选型时重点盯紧这三个参数，基本不会出大错。


1. 负载能力：多大的脚穿多大的鞋



导轨的截面尺寸直接决定了它能扛多重，行业内有比较清晰的分级：


  • 25mm截面：轻载型，单滑块负载约10kg，适合3C电子、小件组装

  • 44mm截面：中载型，单滑块负载约20kg，适合大多数通用装配场景

  • 76mm截面及以上：重载型，大尺寸定制型号承重甚至可达30吨，适用于汽车零部件、重型工件输送


2. 精度等级：够用就好，不必盲目追高



精度不是越高越好，而是要匹配你的工艺要求：


  • 普通组装、搬运工位：可以适当放宽精度要求，控制成本

  • 定位检测、精密压装工位：建议选择±0.02mm级别的高精度型号，保证工艺一致性


3. 运行半径与轨道形式



首先要明确你的需求是局部圆弧段还是完整环形线。两者的设计和安装难度差异很大：


  • 小半径应用目前可以做到100mm（比如igus的干滑导轨系列），适合空间紧凑的特殊设备

  • 完整环形线需要提前规划好工位数量、上下料位置，以及直线段与弧线段的衔接方式


避坑指南：

老工程师踩过的3个坑，你别再踩





弧形导轨属于精密传动部件，采购时如果只看表面参数，很容易吃亏。这三个坑是行业里最常见的：


❌ 坑1：只比单价，不算综合成本

很多采购一上来就问"一米多少钱"，但弧形导轨的成本从来不只是导轨本身。安装调试的人工成本、后期维护更换的停机损失、甚至因为精度不合格导致的产品报废，这些隐形成本加起来可能是导轨价格的好几倍。选型时一定要算全生命周期的综合成本，而不是只看报价单上的数字。

❌ 坑2：迷信标准品，拒绝定制化

弧形导轨本质上是"半标准半定制"的产品。不同设备对刚性、节拍、安装空间的要求千差万别，如果硬套标准型号，很容易出现半径不匹配、滑块受力不均的问题，用不了几个月就会出现异响、磨损加快的情况。正规厂家都会结合你的图纸做适配调整，这一步不能省。

❌ 坑3：忽略售后能力，交完钱就没人管

弧形导轨不是标准件，买回来装上就完事了——安装面的精度调试、预压调整、后期维护保养，都需要厂家的技术支持。如果供应商没有持续的技术服务能力，一旦现场出问题，很可能面临整条产线停摆的风险。选厂家时，售后响应能力和技术实力，和产品质量一样重要。


定制服务一定要确认这三点






无论选哪个品牌，最终交付前一定要确认好：


  1. 是否支持非标长度、特殊预压调整，以及提供3D建模服务

  2. 安装孔位是否与你的设备底座匹配，避免现场二次打孔

  3. 基准面精度要求，以及推荐的润滑方式（是油脂润滑、油雾润滑，还是免润滑材质）


精密制造，

藏在每一个圆弧里





弧形导轨这个东西，说简单也简单——不就是让工件拐弯吗？说难也真难——要让它在高速运动下，还能保持±0.05mm的重复定位精度，长时间不磨损、不卡死，背后是材料、加工、装配每一个环节的精密配合。


今天的智能制造，对产线的柔性和精度要求越来越高。弧形导轨作为环形线、圆弧运动场景的核心部件，正在越来越多的领域发挥作用。希望这篇文章，能帮你在下次选型、设计的时候，少走一点弯路，选到真正适合自己设备的那一款"精密跑道"。


如果你正在为弧形导轨的选型或设计问题发愁，不妨把你的工况需求整理清楚，找上面提到的正规厂家技术人员沟通——专业的问题，交给专业的人解决，往往是最高效的方式。




免责声明：图文素材来源于网络，版权归原作者所有，如有侵权，请联系删除。
