〖★调心轴承安装方法★〗

调心轴承靠球面外圈自动补偿轴与轴承座的不同心，是矿山、冶金、造纸、风机、纺织机械等设备上常见的选择。但它的"宽容"只针对运转中的微小偏斜，安装本身一点都不能将就：圆柱孔要热装到位并锁紧，圆锥孔要靠紧定套精确控制过盈量，装完还必须复测径向游隙。游隙大了振动噪声大，小了发热甚至烧毁——安装环节埋下的问题，往往要等到设备停机才暴露出来。

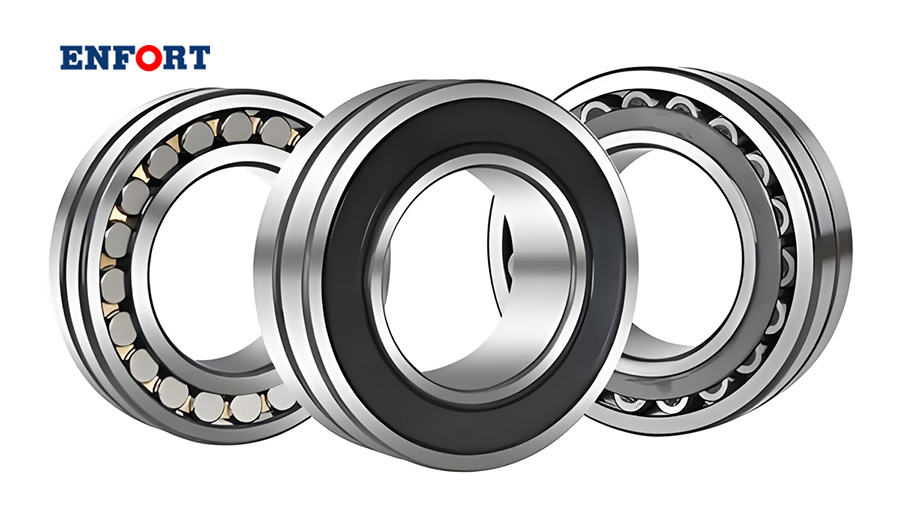

先分清对象：两种结构、两种内孔

调心轴承是一类产品，具体装法要先看手上的轴承属于哪一种。

对比项	调心球轴承	调心滚子轴承
滚动体	双列钢球，点接触	双列鼓形滚子，线接触
承载特点	主要承受径向载荷，轴向能力较小	可同时承受径向与双向轴向载荷，抗冲击
调心能力	允许的倾斜角较大	允许的倾斜角相对小，但重载下更稳
典型场合	纺织、木工机械传动轴，小型风机等轻中载场合	矿山、冶金轧机、造纸机械、破碎机、振动筛等重载场合

两类轴承的内孔都有圆柱孔和圆锥孔两种。圆锥孔的锥度通常为 1:12（部分规格为 1:30），配紧定套或退卸套即可装到圆柱轴颈上。这一点决定了后面的安装路线完全不同。

装之前的三件准备工作

清洁与环境：安装区域应干燥、清洁、无粉尘。轴承保持原包装直到安装前一刻再拆，轴颈、座孔、台肩、沟槽等配合面要清洗干净，去除毛刺、油污与铸件型砂。
核对尺寸与公差：用千分尺、内径量表核对轴颈与座孔的实际尺寸、圆度和圆柱度，确认符合图纸要求；圆锥孔还要用锥度规检查锥面贴合情况。安装前先测一次径向游隙，作为原始值记录下来。
备齐工具：安装套筒或心棒、感应加热器或加热油槽、塞尺或百分表、锁紧螺母与锁紧垫圈、扭矩扳手；大型轴承还要准备液压螺母与配套油泵。脂润滑的轴承，润滑脂一般填充轴承与轴承座空腔的 30%~50%，填充过满反而会搅拌发热。

圆柱孔轴承怎么装

小过盈量：常温压装

用套筒或心棒把轴承压入，压力必须均匀地加在配合套圈的端面上——压内圈时力就吃在内圈端面，绝不允许通过滚动体传递。严禁用锤子直接敲击轴承端面或滚子，也不要有单侧受力造成偏心。压到位后，内圈端面要紧贴轴肩，外圈端面要紧贴外壳台肩，不能有缝隙。

过盈量大、尺寸大：热装（温差法）

1. 加热套入

把轴承放在油槽或感应加热器上加热，让内孔膨胀。

温度区间：80℃~100℃是最通行的安全有效区间。按 GB 50231-2009《机械设备安装工程施工及验收通用规范》第 5.6.2 条，采用温差法装配滚动轴承时，轴承的加热温度不应高于 120℃。
为什么不能更高：轴承套圈有固定的回火温度，超温会让硬度下降、精度受影响，也就是俗称的"退火"。带尼龙保持架或橡胶密封圈的轴承耐受温度更低，建议把温度压在 80℃~100℃。反过来，温度低于 80℃ 则膨胀量不足，装不进去还可能拉伤配合面。
油浴加热：使用热稳定性好的矿物油（如变压器油）。轴承要用金属网架托起或用钩子吊住，离槽底 50~70mm，不接触槽底，避免局部过热和槽底污物进入轴承。中小型轴承在预定油温下保温 10~15 分钟，大型轴承因热容量大，一般需要 20~30 分钟。
感应加热：只加热内圈，干净、快速、温度可控，特别适合内圈紧配合的场合。速度快就更要盯紧温度，几秒到几分钟就可能到位，可用红外测温枪或示温蜡笔复核。
两条禁忌：不得用明火直接烘烤轴承，也不得让轴承直接贴在加热板或槽底上。
一个实用细节：加热温度应比安装所需温度高出 20℃~30℃，用来抵消取出、搬运过程中的温降。

2. 快速定位

一达到温度就尽快取出，擦净表面油渍，对准轴颈一次性平稳推到轴肩位置，中途可轻微转动帮助就位，确保内圈端面紧紧顶住轴肩。整个动作要连贯，中途卡顿、轴承开始收缩，就容易装不到位。

3. 冷却后复紧

轴承冷却时，宽度方向同样会收缩，内圈与轴肩之间可能重新出现缝隙。所以待冷却到接近室温后，要用锁紧螺母、锁紧垫圈或夹板复紧一次，把轴承真正锁死在轴上，防止运转中"跑内圈"。

圆锥孔轴承怎么装（紧定套 / 退卸套）

1. 先把套和轴承装到位

圆锥孔轴承要么直接装在锥形轴颈上，要么通过紧定套、退卸套装到圆柱轴上。两者结构上最好记的差别是螺纹位置：

紧定套：外螺纹开在锥面小径端，拧紧螺母时把轴承往锥面小头方向拉，靠径向收缩抱紧。它可以用在光轴上，轴承能在轴上任意位置定位，通用性好。
退卸套：外螺纹开在锥面大径端，拧螺母是把套压入轴承内孔；需配合带轴肩的阶梯轴使用，拆卸时反向拧螺母就能把套平稳退出，适合需要经常检修、规格较大的轴承。

装配时，配合面薄涂一层机油减少干摩擦。先把紧定套套上轴，轴承推到位，依次装入防松垫圈和锁紧螺母，先用手拧紧做初步固定。

2. 边加压边测游隙

用锁紧螺母（大型轴承用液压螺母配合油泵，必要时配合注油法）逐步加压，让轴承内圈沿锥面推进。推进量直接决定过盈量和装后游隙，这一步控制得好不好，决定了轴承能不能用得住。行业里常用三种口径来控制，任选一种并做好记录即可：

测游隙减小量：安装前先测原始径向游隙，边推进边用塞尺复测，直到减小量达到规定值；
测锁紧螺母收紧角：按厂家给出的推荐角度转动螺母；
测轴向推进量：用千分表测量内圈在锥座上的轴向位移。大型轴承常用的液压螺母"推进法"就属于这一种：用液压螺母把轴承推到确定的起始位置，再精确推进规定距离。

具体数值必须以轴承厂家的安装说明为准。例如按某品牌安装说明，一款内径 300mm 的调心滚子轴承，规定压入后的径向游隙减少量为 0.135mm~0.165mm。这类数值不要凭手感估，更不要"拧到拧不动为止"。

3. 锁紧防松

达到目标值后拧紧锁紧螺母，把锁紧垫圈的凸耳弯入螺母槽防止松动，再确认轴或外圈能够自由转动。

装完怎么检查

安装完成不等于交付完成，还要做两件事。

1. 复测径向游隙

塞尺法（现场最常用）：外圈固定、内圈悬空，选合适厚度的塞尺片插入滚子与滚道之间的间隙，以能顺畅通过、略带阻力为合适读数。沿圆周多点测量（通常每隔 90° 测一次）取平均值。
两列都要测：调心滚子轴承有两列滚子，两列游隙都要测，且数值应大致相等；如果两列差别明显，说明内圈相对外圈存在偏斜，需要继续调整。
百分表法（精度更高，可达 0.01mm）：用夹具固定外圈，在内圈上装百分表，径向反复晃动内圈，指针的最大摆动量即为径向游隙。
两个容易踩的坑：一是温度，环境温度偏离标准测量条件时读数会变化，装前装后最好在同一温度条件下对比；二是自重，大型轴承卧置时，外圈会被自身重量压成椭圆，最低点测出的读数会偏大，判断时要结合水平方向与最低点的多点读数综合取值。
判断标准：游隙过小会发热、卡滞甚至早期失效；过大则振动、噪声升高，抗冲击能力下降。装后游隙应符合图纸或厂家规定。
