【ENFORT】调心轴承游隙对照表：再也不怕选错游隙导致发热、异响、寿命短

调心轴承游隙对照表摘要：选对游隙，轴承寿命能延长 2～3 倍；选错游隙，轻则发热异响，重则抱死烧损。本文依据 ISO 5753-1:2009 及 GB/T 46

调心轴承游隙对照表

摘要：选对游隙，轴承寿命能延长 2～3 倍；选错游隙，轻则发热异响，重则抱死烧损。本文依据 ISO 5753-1:2009 及 GB/T 4604-2006 标准，整理了调心滚子轴承、调心球轴承 C2/C0/C3/C4/C5 各级径向游隙速查表，附选型指南，现场查用一目了然。

#为什么游隙这么重要？

90% 的轴承提前损坏都和它有关

在设备维修现场，你一定遇到过这些情况：

刚换的新轴承，开机没两小时就烫手，温度冲到 80℃、90℃ 往上飙
电机、风机运行时嗡嗡响、振动大，怎么找动平衡都没用
轴承用了不到三个月，滚道剥落、保持架断裂，拆开一看全是烧伤痕迹

这些故障，追根溯源，十有八九是游隙没选对。

什么是径向游隙？简单说：就是轴承在未安装时，一个套圈固定不动，另一个套圈在垂直于轴线方向能移动的总距离。这个"间隙"太小，轴承会憋得发热；太大，振动噪声就会上来，载荷分布也不均匀。

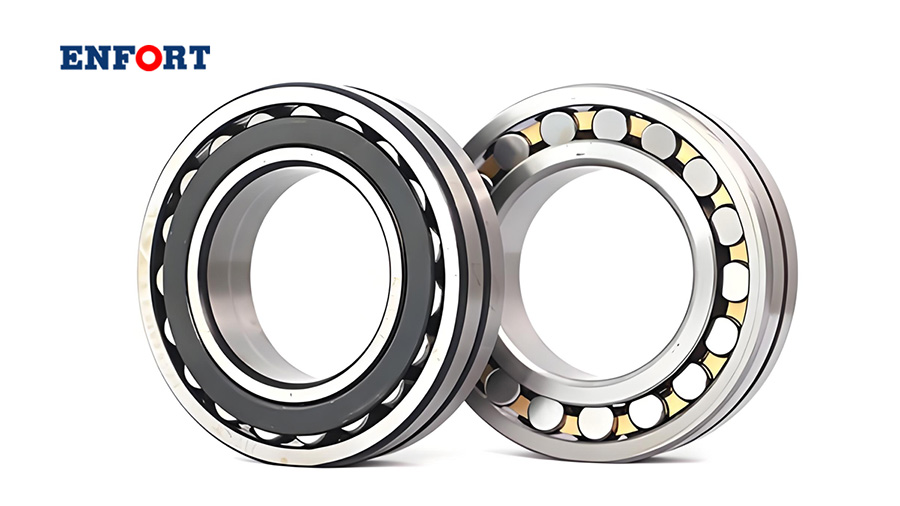

调心轴承（调心滚子轴承、调心球轴承）因为能自动调心、补偿轴的挠曲和不对中，广泛用在风机、减速机、矿山机械、造纸机、纺织机械上。但也正因为调心轴承多用于重载、有温差、长轴的场合，游隙的选择就比普通深沟球轴承更讲究。

这篇文章把标准数值、选型原则一次性讲清，建议收藏备用。

#标准依据与游隙等级说明

标准依据

本文游隙数值主要依据以下两份标准：

ISO 5753-1:2009 Rolling bearings — Internal clearance — Part 1: Radial internal clearance for radial bearings
GB/T 4604-2006 滚动轴承径向游隙（已被后续版本替代，但数值体系行业沿用广泛）

五个游隙等级

调心轴承的径向游隙从小到大分为 5 组：

游隙等级	俗称	适用方向
C2	小游隙组	游隙比标准组小
C0 / CN	标准组 / 普通组	默认首选，大部分工况都用它
C3	大游隙组	过盈配合、有温差时最常用
C4	较大游隙组	大过盈、高温工况
C5	最大游隙组	特殊重载、大温差场合

划重点：不是游隙越大越好，也不是越小越好。合适的才是最好的。选大了振动大，选小了发热烧死。

#调心滚子轴承径向游隙对照表

调心滚子轴承承载能力强、抗冲击，主要用在重载、有振动的场合。以下是常用内径段的圆柱孔轴承径向游隙数值（单位：μm，1μm = 0.001mm）：

常用内径段速查表

轴承内径 d (mm)	C0 组 (标准游隙)	C3 组 (大游隙)	C4 组 (较大游隙)
24 ～ 30	25 ～ 40 μm	40 ～ 55 μm	55 ～ 75 μm
50 ～ 65	40 ～ 65 μm	65 ～ 90 μm	90 ～ 120 μm
100 ～ 120	75 ～ 120 μm	120 ～ 160 μm	160 ～ 210 μm
200 ～ 225	140 ～ 220 μm	220 ～ 290 μm	290 ～ 380 μm

查表方法：先确定轴承内径，再按工况选游隙等级，对应的数值范围就是出厂时应该保证的原始游隙。

几个现场规律

内径越大，游隙值越大：从 d=25mm 的 25μm，到 d=200mm 的 140μm 起，游隙几乎线性增长，这是因为大尺寸轴承热膨胀量更大。
相邻组别是"首尾衔接"的：比如 24～30mm 段，C0 上限 40μm 正好是 C3 下限，C3 上限 55μm 正好是 C4 下限，不存在重叠也没有空隙。
调心滚子轴承出厂标配多为 C3：因为这类轴承通常配合较紧、工作温差大，标准 C0 容易装完变成"负游隙"而发热。

#调心球轴承径向游隙对照表

调心球轴承结构更轻巧，主要用在中小型电机、家电、纺织机械等轻载、中等转速场合，游隙数值整体比调心滚子轴承小一个量级：

常用内径段速查表

轴承内径 d (mm)	C0 组 (标准游隙)	C3 组 (大游隙)
10 ～ 18	8 ～ 9 μm	10 ～ 12 μm
30 ～ 40	11 ～ 13 μm	15 ～ 18 μm
80 ～ 100	18 ～ 24 μm	26 ～ 31 μm

重要提醒

调心球轴承游隙量级极小：以 10～18mm 内径为例，C0 只有 8～9μm，相当于一根头发丝的 1/8 量级，安装稍有过盈就可能把游隙"吃"光。
两种轴承的游隙表绝对不能混用：同是 30mm 内径，调心滚子 C0 是 25～40μm，调心球 C0 只有 11～13μm，差了两三倍，混用必然出问题。

#圆锥孔轴承的特殊说明

上面两张表都是圆柱孔轴承的数值。如果你用的是带锥度内孔的型号（后缀带 K，锥度 1:12；或 K30，锥度 1:30，用于紧定套/退卸套安装），有个重要规律：

同规格的圆锥孔调心轴承，径向游隙略大于圆柱孔轴承。

为什么？因为圆锥孔轴承是靠锥面配合安装的，推入紧定套的过程本身就会产生过盈，压缩内圈、减小游隙。为了让安装完成后的有效工作游隙落在合理范围，出厂时圆锥孔轴承的原始游隙就做得比圆柱孔稍大一些，用来"抵消"安装过盈吃掉的那一部分。

现场小经验：用塞尺测量安装后的剩余游隙，是判断圆锥孔调心轴承是否装到位最可靠的方法。推套太紧、游隙太小，会发热；推不到位、游隙太大，内圈会跑圈。

#游隙等级怎么选？一张表讲明白

选游隙不是凭感觉，本质上是在"过盈量、温升、精度、转速"这四个因素之间找平衡。记住下面这张选型建议表：

游隙等级	适用场合	典型设备举例
C2（小游隙）	高旋转精度、低振动、低噪声要求的场合；载荷平稳、配合过盈量小、温升不高	精密机床主轴、精密仪表、高速轻载电机
C0 / CN（标准）	正常工作条件下的默认首选；通用机械、中等载荷、常规转速、温差不大	普通电机、水泵、减速机、通用输送机
C3（大游隙）	内圈过盈配合较多；轴与座有一定温差；需提高极限转速；普通工况下最常用的"升级"选项	风机主轴、振动筛、空压机、矿山设备、高速电机
C4（较大）	过盈量很大；工作时内圈温度显著高于外圈；冲击振动较大	大型减速机、破碎机、造纸机烘缸、冶金设备
C5（最大）	极端工况：极大过盈、极高温差、特殊重载	大型轧机、振动机械、高温窑炉配套设备

三条黄金选型原则

有过盈配合，至少选 C3：只要内圈和轴是过盈配合（绝大多数转动内圈的情况），压装后内圈膨胀会吃掉一部分游隙，C0 很容易装完就偏紧发热。风机、电机、泵类行业，老师傅普遍默认选 C3，这不是没有道理的。
有温差，选大一档：如果工作时内圈温度比外圈高 20℃ 以上（比如烘缸、热油泵），内圈热胀大、外圈热胀小，游隙会缩小，需要选 C3 甚至 C4 补偿。
要高精度，慎选大游隙：如果对振动噪声、旋转精度要求高（比如磨床主轴、静音电机），不要盲目上 C3，应该优先考虑 C2 或 C0，同时控制配合过盈量。

#现场查用小贴士

游隙是"范围"不是"点值"

轴承出厂游隙是一个区间，比如 24～30mm 的 C3 是 40～55μm，并不代表每只轴承都是 47.5μm。只要落在区间内就是合格品，不用追求中间值。

安装后一定要复勘游隙

原始游隙（出厂）≠ 安装游隙（装完之后）≠ 工作游隙（跑起来热平衡之后）。过盈配合会减小游隙，温升会再次改变游隙。重要设备，安装完建议用塞尺打一下剩余游隙。

游隙和精度等级是两码事

P0、P6、P5 这些是尺寸精度等级，C0、C2、C3 这些是游隙组别，两者是独立的。一只 P5 级精密轴承，也可以是 C3 游隙；普通 P0 级轴承，也可以订 C2 或 C4。选型时不要搞混。

订货时一定要注明游隙组别

很多人买轴承只报型号不报游隙，结果到货的是 C0，装在风机上就发热。调心滚子轴承尤其如此——同样是 22320，C0 和 C3 差一个组别，使用效果天差地别。型号后面加 /C3（或 C2/C4/C5）必须写清楚。

游隙这东西，看似只是一个几十微米的小数值，却是决定轴承能不能"正常活着"的第一道关口。很多维修师傅以为轴承发热就是"质量差""油没加够"，拆来拆去换了三四套轴承，最后发现只是游隙选小了一档。

记住这篇文章的几个核心点：
