牛眼轴承到底是啥？

结构、型号、承重、选型一篇讲透

先搞清它是什么：一个球，解决"往哪推"的问题

搬重物的时候，最烦的往往不是重，而是转向——箱子只能往前推，想拐个弯就得抬起来重新放。牛眼轴承（也叫万向球、万向滚珠、钢球轮、万向输送球、牛眼轮）解决的就是这件事。

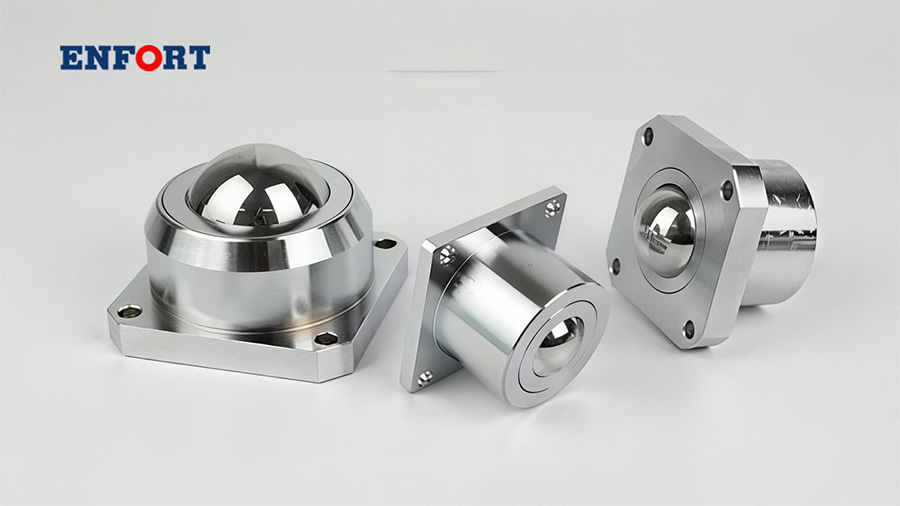

它的正式名称是‌万向滚动球‌，属于新型轴承的一类。结构非常朴素：‌一个大球嵌在底座里，球面朝上，物体压上去就能沿任意方向滑动‌。它可以直接替代滚轮、脚轮和除滚针轴承以外的大部分滚动轴承，因此常被装在需要推拉、转向的设备底部，或者输送线的台面上。

一句话概括它的价值：‌把"抬起来搬"变成"推着走"，把摩擦从滑动变成滚动。‌

它是怎么动起来的

理解原理，选型时就不容易被参数绕晕。

核心结构‌：中间一颗主球（大球），周围一圈小球或滚珠作为支撑与滚动体，整体嵌在底座壳体中，主球球面朝上承接物体。主球在下方小球上滚动，所以阻力很小。

运动方式‌：物体压住球面后，主球可以沿任意方向滚动，也能原地自转，于是能完成‌直线、曲线、曲面移动和旋转‌，这是普通脚轮做不到的。

附加功能‌：部分型号内置弹簧，可以做减震缓冲；也有带垃圾排出孔、密封圈的设计，用来防止灰尘碎屑进入卡滞。

材质怎么选：先看环境，再看载荷

材质直接决定耐腐蚀能力、噪音和寿命，常见组合如下。

主球材质‌：碳钢球、轴承钢球（如 SUJ2）、不锈钢球（如 SUS304、SUS440C）、尼龙球、POM 球。钢球承载高、耐磨；尼龙和 POM 球轻、静音、不刮伤工件表面。

底座壳体材质‌：碳钢（如 SPCC、Q235）、不锈钢、增强尼龙、工程塑料。碳钢件常做镀锌、镀镍、发黑、镀铬等表面处理提升防锈能力。

简单判断法‌：干燥车间用碳钢镀锌最划算；潮湿、清洗、食品或医药环境优先不锈钢；对噪音和工件表面有要求，选尼龙/POM 球。此外还有针对细分场景的低摩擦型、无尘室用型和弹簧加载型。

型号怎么看：数字就是主球直径

市面上的型号看着杂，其实有规律可循。

字母系列‌代表结构形式，例如 ‌CY 系列‌（冲压型，应用最广）、‌KSM 系列‌（车制圆柱直筒型，多为重载）、‌SP / IA / SD 系列‌、‌BCHA / BCHAJ 系列‌（压入式，钢球/尼龙球）、‌WRM / IK 系列‌（朝下使用的万向球）。

数字‌通常表示主球直径或整体尺寸。例如 KSM-12、KSM-15 指主球约 12mm、15mm；CY-25A 的 25 对应约 1 英寸（25.4mm）主球。

后缀字母‌表示安装形式和结构细节。以 CY 系列为例：‌A‌ 多指菱形两孔安装，‌B‌ 为飞碟型，‌D‌ 为带杆/螺杆型，‌H‌ 为平底卡边台阶型。KSM 系列中带 ‌FL‌ 的通常是螺杆（螺纹）安装款。

所以看到型号别慌，拆成"系列 + 球径 + 安装形式"三段读，基本就能对上实物。

承重能到多大

承重要按‌单个球‌看，且必须同时考虑静载和动载。

轻型‌：主球 8～19mm 的小型冲压款，单只承载通常在几十公斤以内，适合工具箱、展示架、小型治具。

中型‌：主球 25～38mm，单只承载可到一两百公斤，是最常见的输送线、工作台配置。

重型‌：主球 45mm 以上、车制结构的款式，单只承载可达数百公斤；重载系列（如 KSM-30 标称 300kg 级）往上还有更大规格，‌重型万向球整体承载能力可超过 5 吨‌。

行业里常按承载能力把万向球分为轻载（小于 1 吨）、中载（1～5 吨）和重载（大于 5 吨），注意这里的数值指的是‌多只组合后的系统承载规模‌，不是单只球的额定值，选型时务必按单只额定动载乘以数量再留安全余量。

安装方式：装错了等于白买

四种主流安装形式，对应完全不同的台面加工要求。

压入式（直筒/嵌入式）‌：底座直接压入或镶嵌进预留孔，台面平整无凸出，安装孔加工精度要求较高。

螺杆（螺纹）式‌：底部带螺纹杆，直接拧入螺纹孔，‌常用 M6～M20 规格‌（例如小尺寸配 M6/M8，中尺寸配 M10/M12，大尺寸配 M16/M20），拆装最方便。

法兰式‌：通过法兰板上均匀分布的螺栓固定，螺栓要‌对称逐步锁紧‌，避免单边受力导致法兰变形，机场行李系统、物流分拣线大量使用。

菱形两孔 / 方形多孔式‌：底座带 2 个或 4 个安装孔，用螺钉锁在台面上，是最经济通用的做法。

此外还有粘接式、气流上浮式等特殊形式。

都装在哪里好用

工业输送‌：流水线、输送机台面、机床工作台、分拣和移栽工位，让物料多方向滑动、转向。

移动设备‌：移动置物架、工具箱、治具车、大型花盆底座，推拉省力，摩擦噪音小。

转台与展示‌：配合电机做自动转台，用于产品展示、餐饮转盘等需要平稳旋转的场景。

特种行业‌：机场行李转盘、冷链食品线、无尘室设备等，多选用不锈钢或防腐蚀型号。

采购与替换的四步法

想一次装对，按这个顺序走：

量尺寸‌：测准安装孔距、安装孔径、台面厚度和可用安装高度。

定承重‌：算清总重量，分摊到每个球上，再留 1.5～2 倍安全余量（动载按额定动载算）。

定环境和材质‌：潮湿腐蚀选不锈钢，要求静音不刮伤选尼龙/POM 球，普通干燥环境碳钢镀锌即可。

定安装方式‌：能打螺纹孔优先螺杆式，台面要求平整选压入式，需要拆卸维护或承重较大选法兰式。

装好之后的维护要点

定期清理‌球面灰尘、碎屑和纤维，可用干燥压缩空气吹扫；碳钢款避免直接用水冲洗。

润滑‌：标准型号多为终身润滑，高粉尘或高频使用场景可每 3～6 个月补加少量润滑脂。

巡检‌：每月检查转动是否顺畅、有无异响和松动；发现滚珠不转、晃动过大、法兰开裂应立即更换。

防超载‌：长期超额定负载会明显缩短寿命，甚至造成球体变形、卡滞。

牛眼轴承是个看起来简单、选起来细节不少的零件。记住"孔距、承重、材质、安装方式"这四件事，再按型号里的球径和结构形式对号入座，基本就不会装错。如果是替换旧件，最稳妥的办法是量好尺寸、拍下原型号，再按上面的四步核一遍参数。
