向心关节轴承：“隐形英雄”

你知道吗？从 C919 大飞机的机翼偏转机构，到工程机械的液压连杆，再到机器人灵活的关节，都离不开一种看似简单却至关重要的机械部件 ——向心关节轴承。这种特殊的滑动轴承，以其独特的球面接触设计和强大的调心能力，成为现代工业中解决复杂运动与重载问题的 “隐形英雄”。今天，我们就来深入了解这种神奇的轴承，揭开它的技术面纱和应用密码。

什么是向心关节轴承？

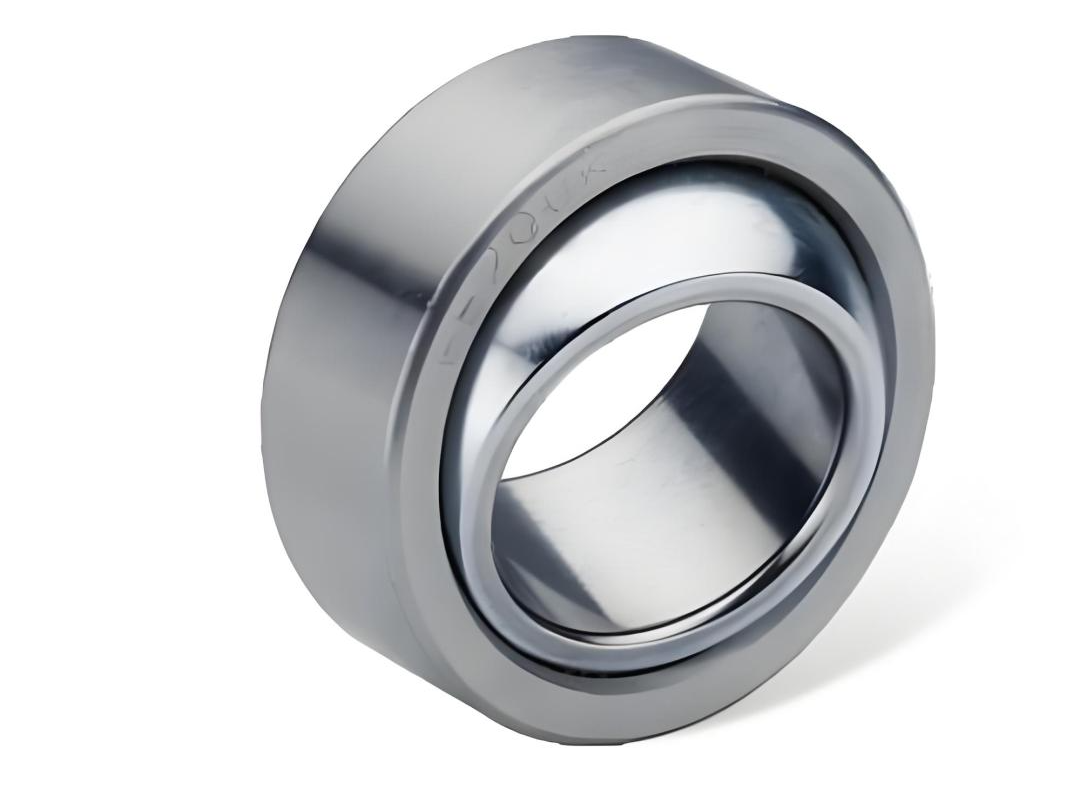

向心关节轴承是一种球面滑动轴承，主要由具有外球面的内圈和具有内球面的外圈组成，能够在一定角度范围内进行倾斜运动（调心运动），主要承受径向载荷，也能承受一定的轴向载荷，具备高承载、耐磨损及自润滑等特点。简单来说，它就像机械结构中的 “万向节”，允许连接部件在三维空间中灵活摆动，同时传递巨大的力量。

不同工况的精准匹配指南

向心关节轴承的分类体系清晰，主要基于结构与润滑方式和载荷方向与接触角两大维度，让选型变得简单高效。

（一）按结构与润滑方式分类

型号	结构特点	润滑方式	核心优势	典型应用
GE...E 型	单缝外圈，无润滑油槽	定期润滑	结构简单，成本低，适用于一般工况	通用机械、纺织设备
GE...ES 型	单缝外圈，带润滑油槽	定期补充润滑脂	承载能力强，润滑更充分	工程机械、矿山机械
GE...ES-2RS 型	单缝外圈，带润滑油槽，两面带密封圈	定期润滑	防尘防水性能优异，延长使用寿命	潮湿环境、户外设备（如 GE30ES-2RS）
自润滑型（GE...C 等）	内圈镶有复合材料（如 PTFE）	无需外部润滑	免维护，适用于极端环境	航空航天、医疗设备、食品机械

重点型号解析：

GE40-HO-2RS：内径 40mm、外径 62mm，带密封圈的加强型设计，适合高要求工况

GE8C：自润滑型，允许 ±15 度的超大倾斜角，是极端环境下的理想选择

（二）按载荷方向与接触角分类

✔ 径向接触向心关节轴承：公称接触角为0°，主要承受径向载荷，同时可承受少量轴向载荷，是最常用的基础类型

✔ 角接触向心关节轴承：公称接触角0°<τ≤30°，可同时承受径向与轴向的联合载荷，适用于复杂受力场景

✔ 推力关节轴承：公称接触角30°<τ≤90°，主要承受轴向载荷，部分型号可承受联合载荷，用于轴向受力为主的结构

从工作原理到工艺参数

（一）工作原理：调心运动的力学魔法

向心关节轴承的核心优势在于调心能力—— 滑动表面为球面形，允许支承轴与轴壳孔不同心，容许倾斜角通常为 3°-15°。这种设计能有效补偿安装误差、轴的变形和轴承座的偏转，减少边缘应力集中，大幅提升机械系统的稳定性和使用寿命。

（二）自润滑机制：免维护的黑科技

自润滑型向心关节轴承（如 GE...C 系列）采用PTFE 等复合材料作为内衬，工作时轴与内圈产生相对运动，自润滑材料在摩擦表面形成润滑膜，实现三大突破：

✔ 减少金属直接接触，降低摩擦系数（可达 0.03-0.1，远低于传统润滑）

✔ 无需外部润滑，实现终身免维护

✔ 适用于高温、低温、真空、辐射等极端环境

涂层工艺升级：高端型号采用磁控溅射、热喷涂等表面技术制备涂层，在 - 253℃至 + 350℃的温度范围内性能稳定，成为航空航天等尖端领域的首选。

（三）关键技术参数：性能的量化指标

参数类别	典型数值	重要意义
尺寸规格	GE35ES：内径 35mm、外径 55mm、宽度 25mm	适配不同机械结构空间需求
承载能力	GE35ES：静负荷 553,000N，动负荷 92,200N	静负荷远高于动负荷，适合重载静压工况
游隙控制	径向内部游隙 0.06-0.12mm，高精度型号达 0.01μm 级	影响运转精度和噪音水平
倾斜角度	一般 3°-15°，特殊型号可达 ±15°	决定调心能力和补偿偏差范围
