关节轴承尺寸规格表| 选型必备指南

在机械传动、冶金设备、工程机械、航空航天等诸多领域，关节轴承作为关键的转动部件，其尺寸规格直接决定了设备的运行稳定性、承载能力和使用寿命。无论是设备维修更换，还是新品设计选型，掌握准确的关节轴承尺寸规格及相关知识，都是提高效率、规避风险的核心前提。本文整理了国标GB/T标准下，常用关节轴承的分类、尺寸参数、安装公差及选型技巧，内容精准全面，新手也能轻松看懂、快速套用。

关节轴承的分类与型号含义

关节轴承的型号看似复杂，实则有明确的规律，不同前缀对应不同类型，后缀代表润滑方式，掌握这一点，能快速锁定所需型号，避免选型失误。

四大核心类型（按承载方向分类）

型号前缀	轴承类型	核心特点	适用标准	典型应用场景
GE	向心关节轴承	主要承受径向载荷，允许一定角度摆动（约±15°），结构简单，应用最广泛	GB/T 9163-2001	机床、工程机械连杆、纺织机械
GK	角接触关节轴承	同时承受径向和轴向复合载荷，接触角30°~90°，摆动角度约±10°	GB/T 9164-2001	汽车转向机构、精密仪器、小型传动设备
GX	推力关节轴承	主要承受轴向载荷，径向载荷承受能力弱，摆动角度约±3°	GB/T 9162-2001	机床主轴、液压设备、轴向受力部件
SI/SA	杆端关节轴承	带内/外螺纹，可直接与连杆连接，安装便捷，适配连杆机构	GB/T 9161-2001	气动元件、工程机械连杆、机器人关节

润滑方式后缀说明

除了前缀，型号后缀直接决定轴承的润滑方式，需根据使用场景选择：

ES/2RS：润滑型，需定期添加润滑油/脂，适合重载、高速场景，使用寿命长
C/CS：自润滑型，内置自润滑材料，无需频繁维护，适合维护困难、低速轻载场景

常用关节轴承尺寸规格表

以下为工业场景中最常用的三类关节轴承尺寸规格，参数均符合国标GB/T标准，包含内径、外径、宽度、重量及额定载荷，可直接用于选型、采购和维修核对，无需额外查手册。

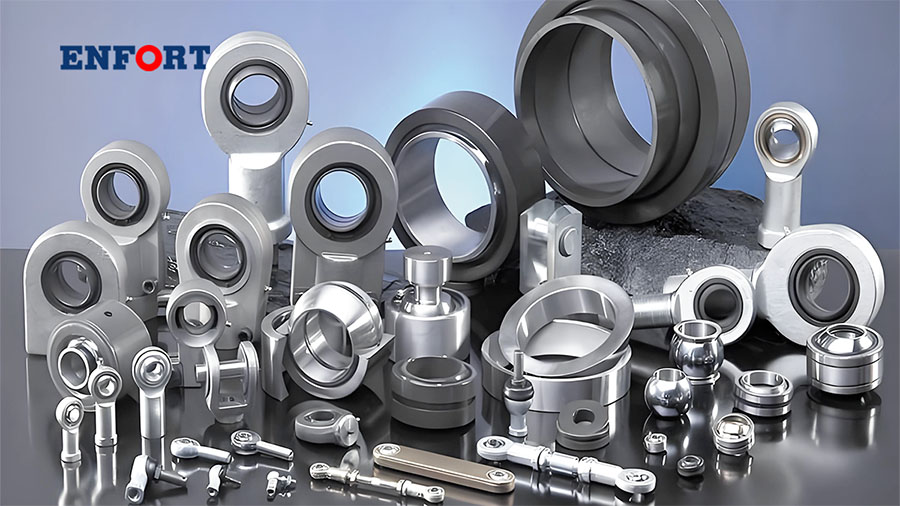

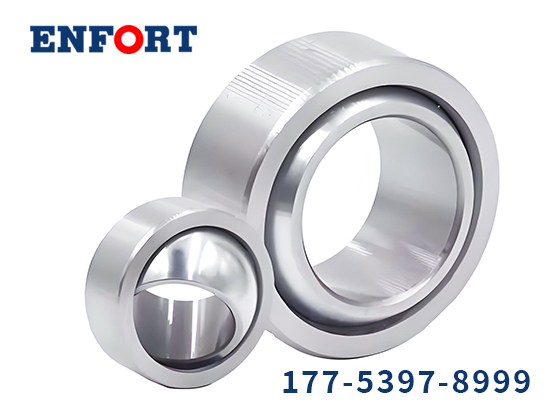

润滑型向心关节轴承（GE...ES系列）

应用最广泛，适合承受径向载荷，需定期润滑，适配多数通用机械场景，尺寸从10mm内径覆盖至100mm内径，满足不同设备需求。

型号	内径d(mm)	外径D(mm)	宽度B(mm)	重量(kg)	额定动载荷(kN)	额定静载荷(kN)
GE10ES	10	19	9	0.012	10.5	26.2
GE12ES	12	22	10	0.017	14.2	35.5
GE15ES	15	26	12	0.028	19.5	48.8
GE20ES	20	35	16	0.062	35.2	88.0
GE25ES	25	42	20	0.110	52.8	132.0
GE30ES	30	47	22	0.140	63.0	157.5
GE40ES	40	62	28	0.280	95.0	237.5
GE50ES	50	75	35	0.470	132.0	330.0
GE60ES	60	90	40	0.720	180.0	450.0
GE70ES	70	105	45	1.020	230.0	575.0
GE80ES	80	120	50	1.380	285.0	712.5
GE90ES	90	130	55	1.750	335.0	837.5
GE100ES	100	145	60	2.200	390.0	975.0

自润滑向心关节轴承（GE...C系列）

无需定期添加润滑脂，维护便捷，适合矿山、化工等维护困难、粉尘较多的场景，尺寸与润滑型基本对应，承载能力略低于同型号润滑型。

型号	内径d(mm)	外径D(mm)	宽度B(mm)	重量(kg)	额定动载荷(kN)	额定静载荷(kN)
GE15C	15	26	12	0.027	18.0	45.0
GE20C	20	35	16	0.060	32.0	80.0
GE25C	25	42	20	0.105	48.0	120.0
GE30C	30	47	22	0.135	58.0	145.0
GE40C	40	62	28	0.270	88.0	220.0
GE50C	50	75	35	0.450	120.0	300.0
GE60C	60	90	40	0.700	165.0	412.5
GE70C	70	105	45	0.990	210.0	525.0
GE80C	80	120	50	1.350	260.0	650.0
GE90C	90	130	55	1.720	305.0	762.5
GE100C	100	145	60	2.150	360.0	900.0

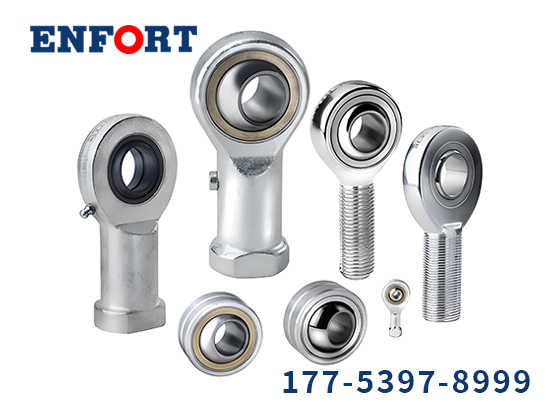

杆端关节轴承（SA...E/ES系列）

带外螺纹设计，可直接与连杆、丝杆连接，无需额外连接件，广泛应用于气动、液压连杆机构，以下为常用规格参数。

型号	螺纹规格	内径d(mm)	外径D(mm)	宽度B(mm)	重量(kg)	额定动载荷(kN)	额定静载荷(kN)
SA10E	M10×1.25	10	22	16	0.045	9.5	23.8
SA12E	M12×1.25	12	26	18	0.065	13.0	32.5
SA16E	M16×1.5	16	32	22	0.110	19.0	47.5
SA20E	M20×1.5	20	38	26	0.170	26.0	65.0
SA24E	M24×2.0	24	45	30	0.250	34.0	85.0
SA30E	M30×2.0	30	52	35	0.380	45.0	112.5

关键补充：安装尺寸与公差标准

选型后，安装精度直接影响轴承使用寿命，以下为各类关节轴承的安装公差及配合建议，均符合GB/T 12765-2023国家标准，避免因配合不当导致设备故障。

轴承类型	内径公差	外径公差	宽度公差	配合建议
向心关节轴承	G6/H7	G6/H7	js10	轴：过渡配合；座：过渡配合，避免过紧导致轴承卡死
角接触关节轴承	G6/H7	G6/H7	js10	轴：过渡配合；座：过渡配合，保证复合载荷下的稳定性
推力关节轴承	-	G6/H7	js10	座：过渡配合，重点保证轴向定位精度
杆端关节轴承	-	-	js10	螺纹：6H/6g配合，保证连接紧密且便于拆卸

关节轴承选型4大技巧

掌握以下技巧，可快速选对型号，避免选型失误导致的设备损坏、成本浪费，新手也能轻松上手：

按载荷类型选型：仅承受径向载荷，选GE型向心关节轴承；同时承受径向+轴向载荷，选GK型角接触关节轴承；主要承受轴向载荷，选GX型推力关节轴承；需要与连杆连接，选SI/SA型杆端关节轴承。
按润滑条件选型：维护方便、重载高速场景，选润滑型（ES/2RS系列），定期添加润滑脂即可；维护困难、粉尘多、低速轻载场景，选自润滑型（C/CS系列），无需频繁维护。
按摆动角度选型：设备摆动角度较大（±10°~±15°），选GE型向心关节轴承；摆动角度中等（±8°~±10°），选GK型角接触关节轴承；摆动角度较小（±3°左右），选GX型推力关节轴承。
按安装尺寸选型：根据设备轴径、轴承座尺寸，对照上述规格表选择对应型号，同时确保配合公差符合标准，避免轴与轴承过紧或过松。

注意：本文所有尺寸规格、参数均基于GB/T 9161-2001至GB/T 9164-2001国家标准，实际采购时，可结合具体设备需求，参考轴承制造商的产品样本或最新标准，确保参数完全匹配。

以上就是关节轴承尺寸规格的完整整理，涵盖了常用型号、核心参数、安装公差及选型技巧，无论是采购、维修还是设计，都能直接参考使用。如果需要特定内径范围、特殊型号的详细参数，可进一步补充需求，获取更精准的内容。
