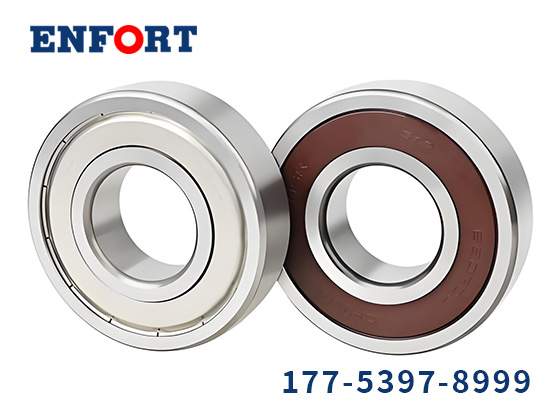

恩弗特轴承盘点之NSK 6904轴承参数全面解析：尺寸、材质及核心特性详解

NSK 6904轴承参数全面解析尺寸、材质及核心特性详解在工业传动领域，深沟球轴承凭借其结构简单、适用性广的特点成为最常用的轴承类型之一。NSK 6904 作为

NSK 6904轴承参数全面解析

尺寸、材质及核心特性详解

在工业传动领域，深沟球轴承凭借其结构简单、适用性广的特点成为最常用的轴承类型之一。NSK 6904 作为该系列中的经典型号，以其卓越的性能和可靠的质量，广泛应用于各类机械设备中。本文将从尺寸规格、材质构成、核心特性、应用场景等方面对 NSK 6904 轴承进行全面解析，帮助您深入了解这款轴承的技术细节和应用价值。

NSK 6904 轴承的基本定位

NSK 6904 轴承属于单列深沟球轴承，旧型号为 61904，是 NSK 品牌薄壁系列（9 系列）中的一员NSK。其设计特点是内外圈均带有深沟滚道，能同时承受径向载荷和双向轴向载荷，适用于中高速旋转工况。作为一款通用型轴承，NSK 6904 在保持架结构、密封方式和游隙等级上提供多种配置选择，满足不同应用场景的需求。

尺寸参数详解：精准数据决定适配

1. 核心尺寸规格（单位：mm）

参数	数值	说明
内径（d）	20	与轴径配合的关键尺寸，决定轴承安装位置
外径（D）	37	与轴承座配合的尺寸，影响设备结构设计
厚度（B）	9	轴承轴向宽度，影响轴向安装空间
倒角半径（r<sub>min</sub>）	0.3	轴和轴承座圆角的最小允许值，避免应力集中NSK
重量（约）	0.037 kg	轻量化设计，适合对重量敏感的应用NSK

2. 关键衍生尺寸

Da（最大）：35 mm（壳体挡肩直径）NSK

dx（最小）：25 mm（轴挡肩直径）NSK

球直径（Dw）：4.762 mmNSK

球数量：通常为 10 个（根据具体型号可能略有差异）

3. 型号后缀含义解析

NSK 6904 轴承通过不同后缀区分配置类型，常见后缀含义如下：

后缀	含义	适用场景
ZZ	双面金属防尘盖（非接触式）	防尘要求一般，需较高转速
2RS	双面橡胶密封圈（接触式）	防尘防水要求较高，转速适中
NR	带止动环槽和止动环	轴向定位，简化安装结构
C3	径向游隙大于标准游隙	温度变化大或需要预紧的场合
P6	精度等级为 ISO 6 级	对旋转精度要求较高的设备

材质构成解析：材料是性能保障

NSK 6904 轴承的卓越性能源于其高品质的材质选择和精密制造工艺，各部件材质如下：

1. 套圈与滚动体材质

标准材质：高碳铬轴承钢（SUJ2/SAE 52100），具有以下特性：

高硬度（HRC 60-64），确保耐磨性和使用寿命

良好的韧性和抗疲劳性能，适应交变载荷

优异的尺寸稳定性，确保长期运行精度

特殊材质选项：

不锈钢（SUS440C）：适用于腐蚀环境

陶瓷混合轴承（氮化硅 Si₃N₄球）：适用于高速、高温或绝缘需求场景

2. 保持架材质与结构

冲压钢板保持架：常用 SPCC 材质，重量轻、强度高，适合中高速工况

工程塑料保持架（如 PA66+GF）：摩擦系数低、耐腐蚀性好，适合恶劣环境

铜合金保持架：导热性好、耐高温，适合重载或高温工况

3. 密封件与润滑脂

密封件材质：丁腈橡胶（NBR）或氟橡胶（FKM），根据温度和介质选择

润滑脂：NSK 专用润滑脂，具有良好的抗氧化性、抗磨损性和高低温适应性，确保轴承长期免维护运行

核心特性深度解析：

1. 载荷承载能力

载荷类型	额定值	说明
基本额定动载荷（Cr）	6.4 kN	轴承能承受的径向动载荷，决定疲劳寿命
基本额定静载荷（C0r）	3.7 kN	轴承能承受的径向静载荷，防止永久变形
疲劳极限载荷（Cu）	0.19 kN	长期运行下不会产生疲劳损伤的最大载荷
载荷系数（f0）	14.7	用于计算额定寿命的修正系数

2. 转速性能

极限转速（脂润滑）：19,000 min⁻¹

极限转速（油润滑）：23,000 min⁻¹

优异的高速性能源于：

优化的滚道设计，减少摩擦和发热

轻量化保持架，降低离心力影响

高精度制造，确保旋转平衡

3. 精度等级与游隙控制

标准精度等级：P0（普通级），满足一般工业应用需求

高精度选项：P6、P5 等级，适用于机床、电机等对旋转精度要求高的设备

径向游隙等级：C2（小游隙）、C0（标准）、C3（大游隙），根据温度变化和预紧要求选择

4. 其他核心特性

低摩擦低噪音：优化的滚道表面粗糙度和润滑技术，确保运行平稳安静

高可靠性：严格的质量控制体系，MTBF（平均无故障时间）长

易于安装维护：结构简单，可通过加热或冷缩法安装，维护成本低

通用性强：与其他品牌同型号轴承完全互换，降低库存成本

应用场景与选型建议

1. 典型应用领域

NSK 6904 轴承凭借其均衡的性能，广泛应用于以下行业和设备：

行业	典型应用设备
电机工业	小型电机、步进电机、伺服电机转子轴承
机床设备	主轴、导轨、滚珠丝杠支撑轴承
汽车工业	发电机、空调压缩机、变速箱辅助轴承
家电行业	洗衣机、空调、冰箱等家电的旋转部件
工程机械	小型齿轮箱、液压泵、风扇轴承
医疗器械	精密仪器、牙科设备、小型离心机
