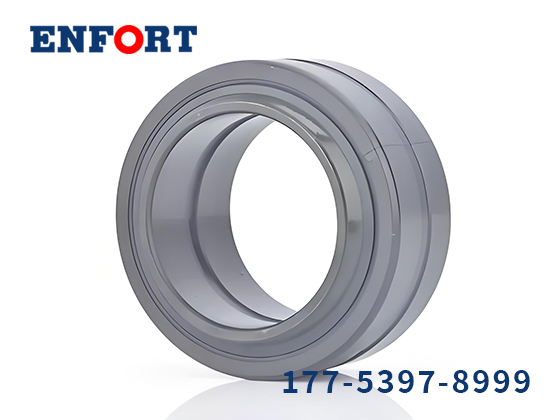

向心关节轴承的型号与尺寸

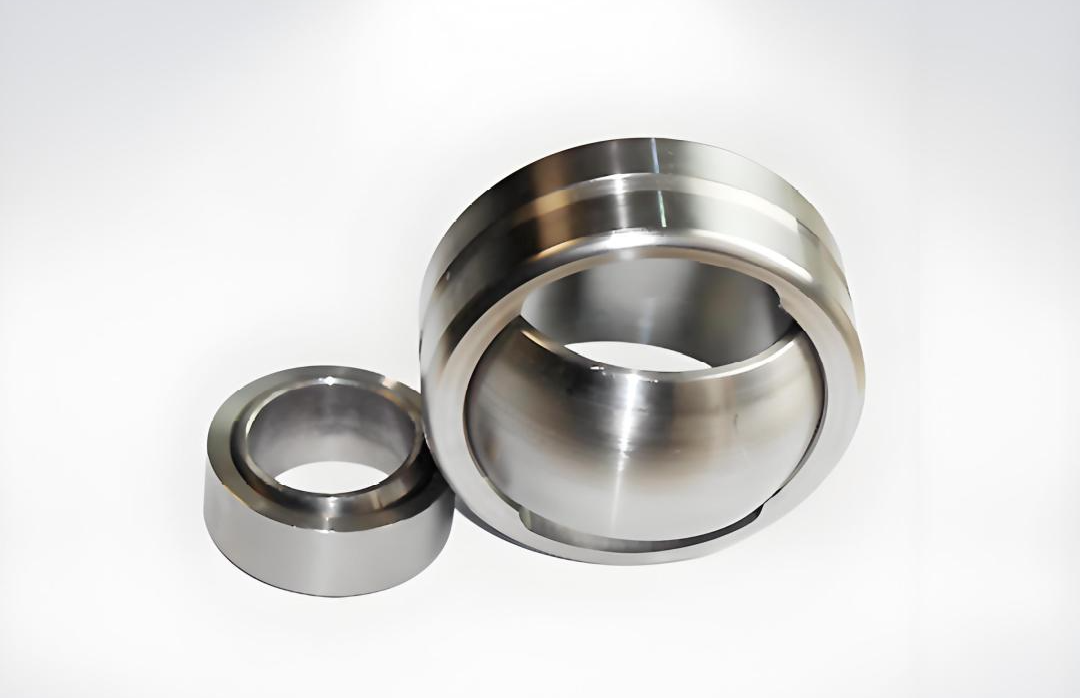

在工程机械、汽车制造、精密设备的铰接部位，向心关节轴承是不可或缺的核心部件——它凭借优异的承载能力、自调心特性和抗冲击性能，承担着连接摆动、补偿偏移的关键作用。但面对一串以“GE”开头的型号，不少采购人员、技术选型者都会陷入困惑：数字代表什么？后缀字母有何含义？尺寸与应用场景如何匹配？选对型号和尺寸，直接决定设备运行的稳定性与使用寿命，今天就为大家全面拆解向心关节轴承的型号密码，带你快速掌握选型核心要点。

型号命名规则：一眼读懂

向心关节轴承的型号命名遵循国际通用标准及国家标准（如GB/T 9163），不同品牌（如SKF、INA、NTN及国产哈轴、HRB等）间具有高度一致性，核心由“前缀+尺寸代号+后缀”三部分组成，无需死记硬背，掌握规律就能轻松解读。

1. 前缀标识：GE=径向向心关节轴承

型号开头的“GE”是识别该类轴承的核心代码，专属径向向心关节轴承系列，区别于角接触关节轴承（GAC）、推力关节轴承（GX）等其他类型，只要看到“GE”开头，即可确定其为径向承载、可实现多角度摆动的关节轴承。

2. 尺寸代号：数字=公制内径（单位：mm）

前缀“GE”后的数字，直接对应轴承的公制内径尺寸，这是选型时最关键的参数之一，无需复杂换算，简单直接：

比如“GE6”，数字“6”代表内径为6mm；“GE180”则代表内径为180mm，以此类推。向心关节轴承的常见内径范围从4mm覆盖至180mm以上，可满足从小型精密设备到大型工程机械的不同需求。

3. 后缀含义：字母=密封与润滑类型（关键选型依据）

后缀字母是轴承功能的“晴雨表”，直接决定其润滑方式、密封性能和维护需求，不同后缀对应不同工况，精准匹配才能延长使用寿命，常见后缀及含义如下：

E：滑动接触面为钢/钢组合，表面通常涂敷二硫化钼以提升耐磨性，非自润滑设计，日常需定期加注润滑油维护，适合重载、工况相对干净的场景，内径范围覆盖4~12mm。
S：内外圈均设有油槽和2个油孔，便于定期补充润滑油，可有效减少磨损，适配需要长期稳定运行、可定期维护的设备。
2RS：两侧带有橡胶密封圈，防尘防水性能优异，可避免粉尘、水汽进入轴承内部造成磨损，适合多粉尘、潮湿等恶劣工况，内径范围15~200mm，与GE…ES系列性能相近但防护更优。
C：自润滑型，滑动接触面为钢/PTFE烧结铜组合，无需定期加注润滑油，实现免维护，摩擦系数低（0.04-0.08），适合轻载、不便维护的场景，如小型精密仪器、轻载铰接部位。
DO/ES：不同品牌的等效后缀，核心功能一致，例如INA的DO系列与SKF的ES系列可相互替代，选型时无需担心品牌差异导致的
适配问题。

常见型号与尺寸对照

向心关节轴承的尺寸随内径数字增大而同步增加，核心尺寸参数为“内径d×外径D×宽度B”，不同规格对应不同的承载能力和安装空间，以下是工业领域最常用的典型型号，按“小型-中型-大型”分类，方便按需查找：

1. 小型轴承（内径4mm~30mm）：适配小型精密设备

这类轴承体积小巧、重量轻，主要用于轻载、精密摆动的场景，如小型仪器、微型机械、轻载连杆等：

GE 4 C：内径4mm，属于自润滑系列，无需维护，结构紧凑，适配轻载、不便维护的小型精密设备，是微型场景的首选。
GE 6 E：内径6mm，外径14mm，宽度6mm，钢/钢接触面，需定期维护，适合小型精密设备的铰接部位，如微型电机、小型仪器连杆。

2. 中型轴承（内径30mm~90mm）：适配通用机械连接

这类轴承承载能力适中，应用范围最广，涵盖工程机械连接、液压油缸、普通机械铰接等场景，是工业领域的“通用款”：

GE 30 ES（对应NTN SR1-30B）：内径30mm，外径47mm，厚度22mm，带油槽油孔，便于润滑，广泛用于液压油缸耳环、机械连接部位，适配多种通用机械。
GE 90 ES（对应NTN SR1-90B）：内径90mm，外径130mm，厚度60mm，承载能力较强，可承受一定冲击载荷，适合中型工程机械、重型机械的连接部位。
